Paso 11: Conectar todo y prueba

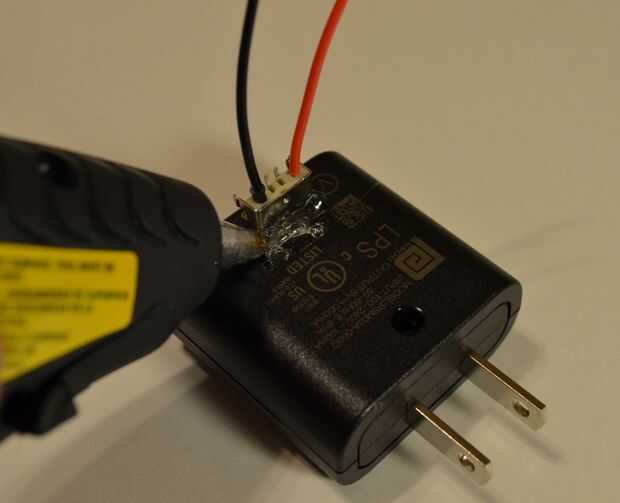

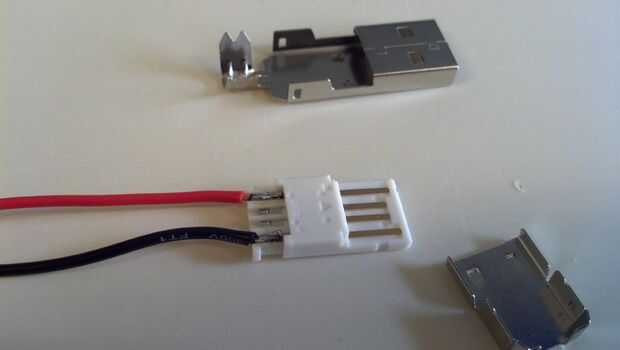

Lo primero es preparar el bloque de poder. Debe tener un pequeño pedazo de macho USB que debe encajar en el zócalo en el bloque. Entonces puede fijar un color rojo y cable negro en los agujeros de fuera de la USB pieza (ver imagen). Use un poco de soldadura para mantener estos en su lugar. Finalmente, utilice pegamento caliente para mantener el USB con seguridad en el bloque (también se puede utilizar pegamento).

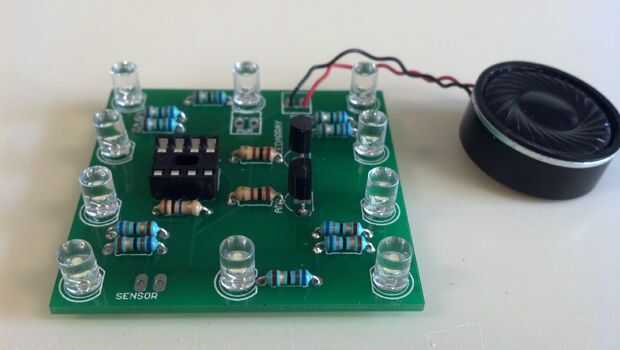

El altavoz es la pieza más difícil para conectar a la tarjeta, así que vamos a hacer ese siguiente. Se ha situado arriba y a la derecha del microcontrolador, SPKR (ver imagen). La almohadilla izquierda (desde la parte superior del tablero) es el cable negativo (negro), y el derecho es el positivo (rojo).
Los cables son muy finos, por lo que tienen una tendencia no quieres que te los pones. Es inquieto trabajo de una manera u otra, pero es un truco que he tenido algo de éxito con:
-Desenrollar una pequeña soldadura hasta su sobresale en aire
-Coge uno de los cables del altavoz, puesto por el orificio correspondiente en la parte superior de la Junta (cobre hacia arriba), luego voltee la Junta, sostiene el alambre en su lugar con una mano
-Coge el soldador y tocarlo hasta el final de la soldadura unspooled, usted consigue una cantidad decente de soldadura líquida en la punta
-Aplicar la soldadura en el cable del altavoz y la Junta lo mejor pueda
Esto no siempre funciona 100%, pero usted puede conseguir a menudo por lo menos una bolita de soldadura sobre el cable que hace que sea menos probable a salir.

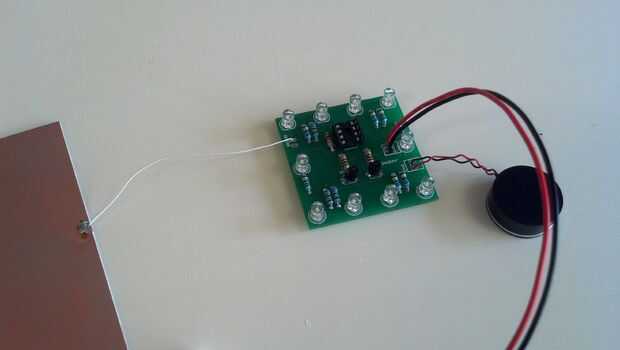

A continuación, vamos a conectar el sensor de la placa. La placa del sensor sólo tiene un cable para conectar, y va a la izquierda de las dos almohadillas marcado SENSOR debajo del microcontrolador (ver imagen). Tenga cuidado de no mezclar el sensor y el cojín de la tierra a la derecha! Poner alambre de la placa del sensor a través del agujero y soldadura de la parte inferior.
Por último, vamos a conectar la alimentación. Conecte el cable rojo en el orificio izquierdo en el conector marcado poder. El cable negro se conecta con el orificio del lado derecho.
El último paso es insertar el microcontrolador ATTiny real en la toma. La toma y el IC se están marcadas para que sepas qué camino van. En el zócalo, hay una pequeña depresión semicircular, y en la IC hay un punto sensible en un extremo. Desea que la depresión y el punto que se está enfrentando la misma manera. Las piernas sobre el ATTiny son a menudo sólo un poco demasiado grande para caber en el zócalo, por lo que se les puede exprimir hacia adentro ligeramente entre el pulgar y el índice. Cuando pones el IC en la toma de corriente, asegúrese de empuje hacia abajo firmemente hasta que hace buen contacto.
¡ Hurra! Has completado la parte electrónica de este kit.
Una vez que esté satisfecho que todo parece OK, puede conectar el adaptador de 5V directamente en un tomacorriente. Si todo está bien, la matriz de LED se debe encender y luego y si funciona, trate de darle a la placa del sensor un toque. Las luces deben activar y desactivar y el orador debe reproducir sonidos.
