Montar un Arduino Nano / LCD proyectos plataforma (1 / 16 paso)

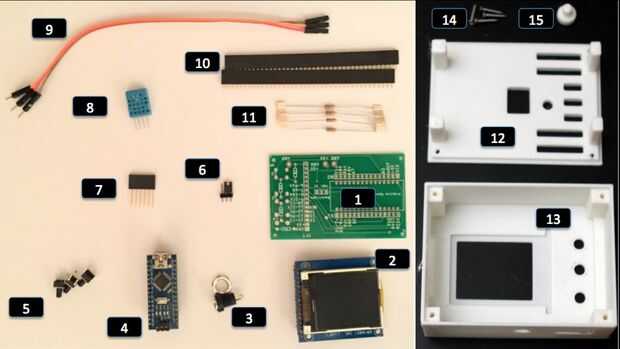

Paso 1: Reunir las piezas necesarias

  1. Dos capas de tablero de circuito impreso (PCB)
  2. 1.8" TFT LCD con lector de tarjetas SD
  3. Toma de corriente
  4. Arduino Nano
  5. Botones pulsadores
  6. Puente de luz de fondo LCD TFT
  7. 6 jefe del Pin (puede utilizarse para exponer las conexiones a través del caso)
  8. Sensor de temperatura/humedad de DHT-11 (para el proyecto de demostración)
  9. Tres conector de Cable de interconexión (por proyecto)
  10. Cuatro dieciséis cabeceras de Pin (una vez roto en pedazos, utilizados para montar el Arduino Nano o exponer sus pins)
  11. Resistencias de tres botones en un pin analógico
  12. La parte posterior del caso impreso 3D
  13. Parte delantera de la caja impresa 3D
  14. Tornillos para caja
  15. Extensor de botón de nano Reset

Este proyecto se puede comprar en eBay (Reino Unido) como un kit completo, incluyendo el caso. Alternativamente, los componentes electrónicos también están disponibles menos el caso. Encontrar buscando "Arduino Nano / 1.8"TFT LCD proyectos recinto". El caso está disponible para la impresión en Thingiverse.

Si usted decide no comprar los componentes electrónicos mediante el kit mencionado puede buscar cada parte usando el debajo de términos:

ARTÍCULO---Términos de búsqueda para comprar artículos de eBay

  • 1.8" TFT LCD SD lector de tarjetas ---1.8" TFT SPI Serial pantalla LCD módulo +128 X 160 PCB adaptador Power IC zócalo del SD
  • Base de enchufe ---2,1 mm x 5,5 mm redondo Panel montaje Chasis hembra enchufe DC conector Jack
  • Arduino Nano ---USB Nano V3.0 ATmega328P 5V 16 M tablero de micro-controlador para Arduino
  • Botones ---calidad momentánea botón táctil interruptor SPST miniatura/Mini/Micro/pequeño PCB
  • Jefe del Pin de seis ---apilable Si Pin Header para Arduino
  • Cabeceras de frágiles ---oro frágil 40 pines encabezado macho hembra 2,54 mm Socket conector manera SIL solo
  • Resistencias ---0. 25W resistencia 10kΩ de la película del carbón
  • DHT-11 ---Sensor de temperatura y humedad Digital DHT11
  • Tornillos para caja ---acero inoxidable No2 x 1/2" Pozi avellanado tornillos M2.2 x 13 mm
  • Puente de iluminación ---circuito de 2,54 mm Shunts Jumper corto Cap
  • Cable de conexión conector ---macho a hembra Jumper cable cinta Cable Pi Pic protoboard Arduino

NOTAS

  • Los encabezados de"frágil" se utilizan como la fuente para los encabezados de cuatro 16 pin para Arduino - y - para las tres clavijas puente de luz de fondo (mujer de ex y hombre para el último).
  • Hay un número de diferentes 1.8" módulos TFT LCD por ahí. El único que se adapta a la PCB y el caso son los marcados con "HY-1.8 SPI" debajo de la pantalla.
