Montaje del eslabón giratorio para el motor de luz LED (6 / 9 paso)

Paso 6: Crear una Base de montaje para montaje en tablero

Una vez que has conectado el motor de la luz LED al montaje de tablero de instrumentos que usted necesitará colocarlo dentro de su aplicación y trabarlo en su lugar. Para conectar fácilmente el montaje ligero motor/tablero de instrumentos para su aplicación, se requiere una base de fondo pequeño que a) puede colocar el soporte del tablero de instrumentos, y b) Fije la base con su montaje de tablero de instrumentos para su aplicación. Una vez que la parte inferior de la base, se preparan para perforar cinco agujeros.

para ello requiere de un taladro, un destornillador, un pequeño trozo de plástico de polietileno de alta densidad o madera y varios tornillos de madera o metales (longitud de los tornillos es determinada por el espesor del material que está perforando)

  1. el diámetro de la parte inferior del montaje del tablero de instrumentos es dos pulgadas a través. La base de montaje debe ser ligeramente más grande que el. Utilizando polietileno de alta densidad (un material plástico muy resistente) o un trozo de madera pequeño, cortar la pieza de trabajo a aproximadamente cuatro pulgadas x 4 pulgadas (o más si se prefiere).

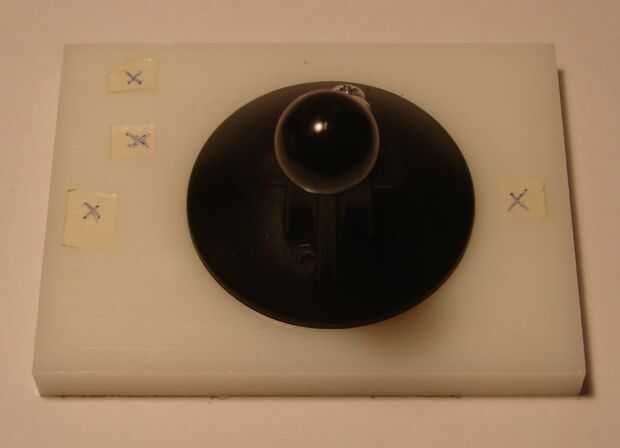

  2. Tomar el soporte del tablero de instrumentos y se coloca directamente en el centro de la montura de la parte inferior. Coloque el handdrill con poco adjunto (determinado por el tamaño de tornillo broca) a través del agujero de montaje en salpicadero y perfore a través de la parte inferior base.
  3. Taladre dos agujeros adicionales con que nylon, abrazaderas de cable se atornillarán en lugar. Estas abrazaderas se enroscará con un lazo de alambre para sujetar firmemente el BuckPuck en posición en el soporte base. Los puntos de separación entre las pinzas del cable deben ser un poco más anchos que la anchura del BuckPuck. Abrazaderas de tornillo en su lugar.
  4. Seleccione la longitud de un tornillo que será tiempo suficiente para ir a través de montaje de tablero de instrumentos y sujete bien montaje de tablero de instrumentos a base inferior. El tornillo no debe perforar la parte inferior de la base de montaje. Si el tornillo es demasiado largo (es decir que usted no puede encontrar el tamaño correcto), tomar una longitud realizable y utilizar una tuerca como una cuña para tomar x-tra largo. Esto puede tardar un poco experimentando con conseguir el tornillo para fijar correctamente tablero montaje en montaje inferior.
  5. Una vez que el montaje del tablero de instrumentos se une al soporte base, ahora es el momento para fijar base montaje a la horquilla. Encastre el soporte para montaje en base. (Esto es muy delicado, tienes que presionar muy duro insertar la bola en el tablero de instrumentos Soporte en la toma de la base).
