Paso 4: Preparar el gabinete

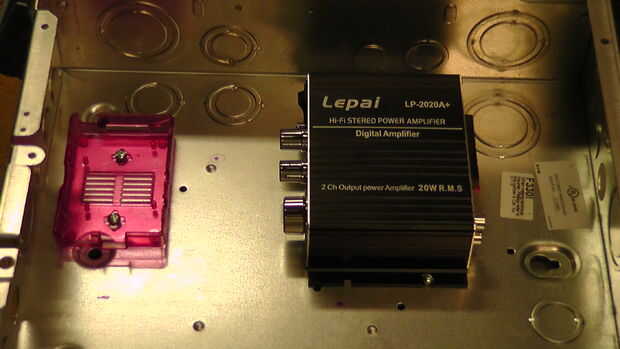

Diseño la ubicación de piezas
A pesar de que el gabinete parece amplio, asegúrese de que tener espacio para todo en allí y que allí no va a ser un problema de flujo de aire. Las piezas que terminó en mi gabinete incluyen el Raspberry Pi, un amplificador Lepai, un Rosewill 7-Puerto powered USB hub, una pequeña caja para las verrugas de conexión y pared de alimentación de 120 voltios para el amplificador y el hub USB. Usted rápidamente puede quedarse sin espacio, cuidadosamente considerar colocación y prueba, prueba!

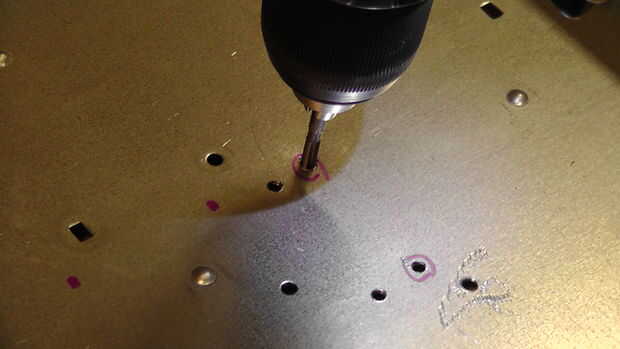

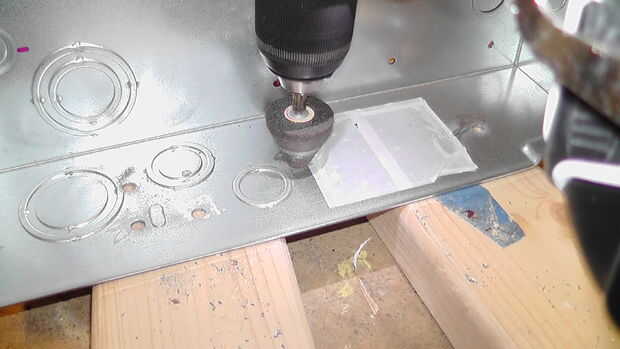

Una vez que ha presentado la colocación de las piezas, taladro y aprovechar los agujeros así que puede conectar las distintas partes. El amplificador que elegí tenía agujeros de montaje conveniente como el caso de la frambuesa Pi. Siempre asegúrese de limpiar y elimine las rebabas de los agujeros y asegurar que cualquier virutas de metal se quitan desde el interior de la caja.
También perforé un conjunto de agujeros en el lado del gabinete del interruptor por lo que podía sujetarse al columna en la pared.
El amplificador y el concentrador USB requieren voltaje total de línea (120 CA en los Estados Unidos), así que sacar energía de una toma de corriente cercana o interruptor de pared. Asegúrese de seguir el código local para conectar los cables correctamente. Instalar una pequeña caja para que usted puede poner en un enchufe de 2.
Secuencia
Instalación squence es importante aquí. Ya que estaba montando la pantalla pequeña de Mimo en la pared fuera del gabinete, que necesitaba para asegurarse de que el cable USB se ha tirado a través de la pared y la pantalla se monta antes del gabinete del interruptor interruptor estaba fijado a la pared. Porque los puntos de montaje para la pantalla de Mimo estire la pantalla a la pared, la secuencia que usé fue:

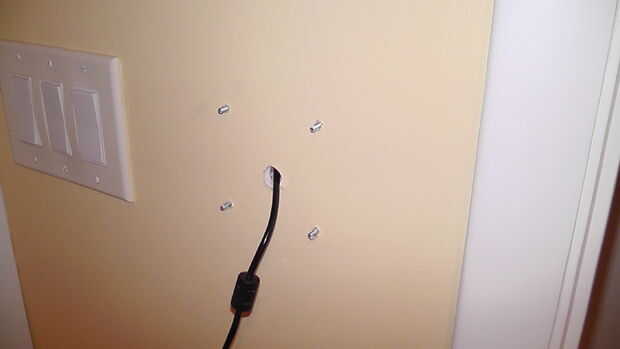

- Localizar y perforar para la pantalla de Mimo
- No tire del cable USB a través de la pared
- Conecte el cable USB en la pantalla de Mimo
- Montar la pantalla de Mimo en la pared usando los tornillos de tamaños adecuado y arandelas

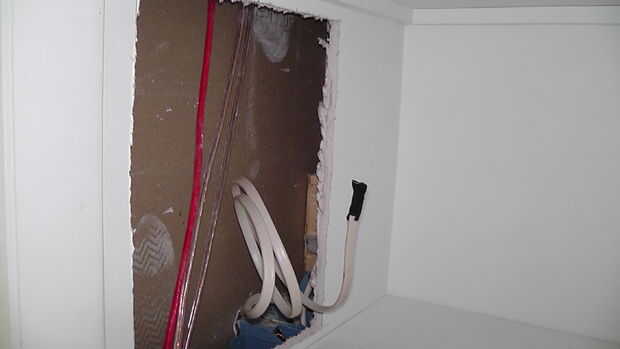

- Coloque el gabinete del interruptor cerca de la abertura
- No tire del cable USB en el interruptor automático gabinete
- Tire de los cables de altavoz en el interruptor automático gabinete
- No tire del cable de Ethernet en el interruptor automático gabinete
- Tire el cable de alimentación de tensión de línea en el interruptor automático gabinete y conectar por código (utilicé cable Romex y los accesorios de compresión estándar de rosca).
- Inserte el gabinete del interruptor en la pared y fije a la viga.

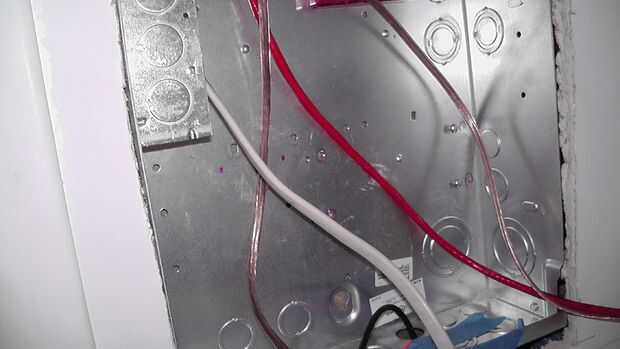

Una vez que el gabinete del interruptor en la pared, puede montar todas sus piezas y empezar a correr cables.
