Monitor vestido - conectar señales del corazón a la IoT (14 / 18 paso)

Paso 14: Integrar electrodos

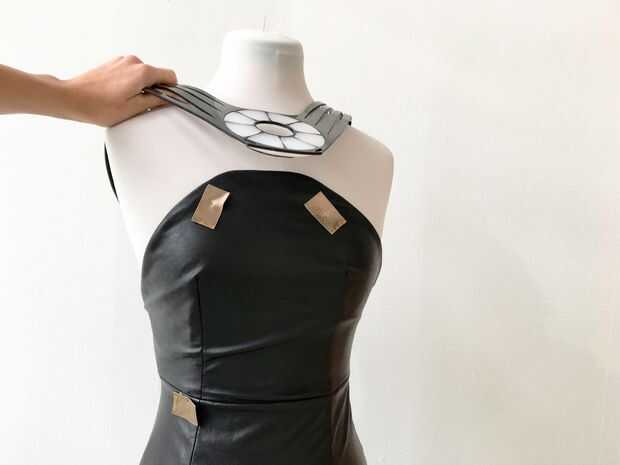

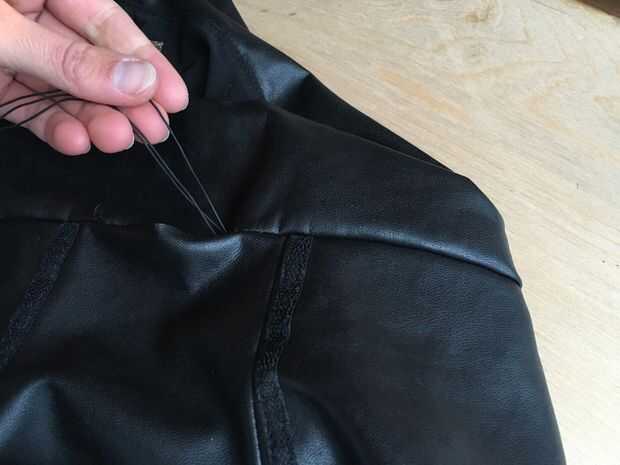

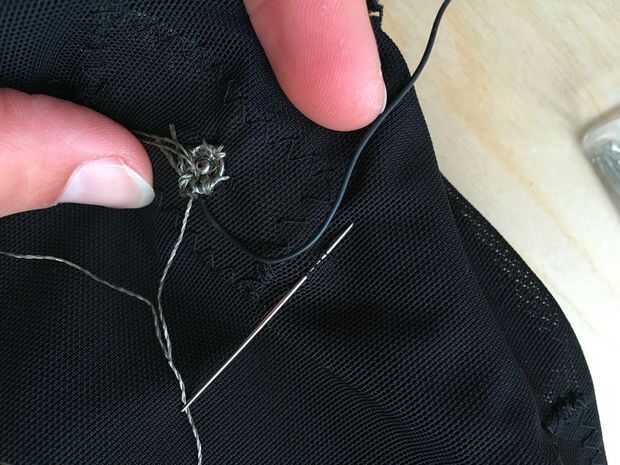

Cortar tres cuadrados de tela conductiva. La primera imagen se muestra donde tienes que colocar los electrodos dentro del vestido. Usé una puntada de zig-zag cose los cuadrados en el revestimiento. Los electrodos necesitan ser empujado firmemente sobre su piel desnuda con el fin de recoger su latido del corazón. De lo contrario el tejido conductivo no puede recoger las señales eléctricas que recorren su cuerpo. Ahora soldar un cable (recomiendo hilo de silicona flexible) en un broche de presión de botón. Preparar tres cables en total, uno para cada electrodo. Coser los broches botón detrás de la guarnición con el parche de tela conductora - entre revestimiento y capa. Es importante mediante hilo conductor para conectar los electrodos con el alambre y más tarde por el microcontrolador. A continuación pochar guía de costura de todos los tres cables por el vestido hasta que sale del punto abierto en la cintura detrás de la batería. Para proteger los cables un poco más pongo en un pequeño trozo de tubo de tela derecha donde cosí sobre ellas para cerrar la costura de la cintura abierta. Cortar los tres cables a la longitud deseada y un cable jumper hembra en cada extremo de la soldadura. Esto es necesario para conectar los electrodos con el tablero de Monitor tipo Hart. Recuerde que es importante saber qué cable se conecta a qué electrodo.

Hasta ahora, bien. El vestido está casi listo.
