Monitor de voltaje de la batería (6 / 7 paso)

Paso 6: Soldar el conector de 12V

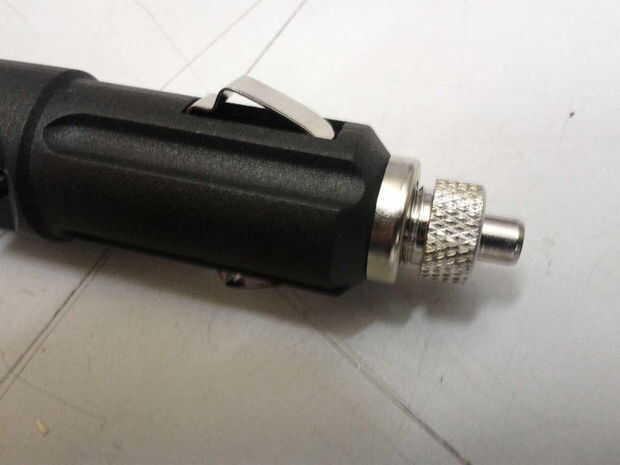

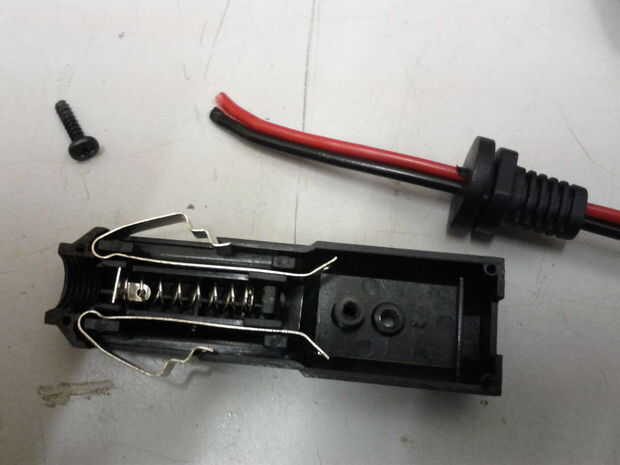

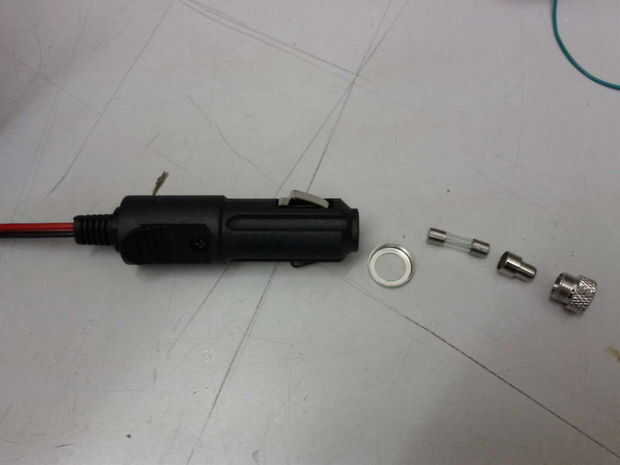

Abrir el tapón quitando el tornillo negro y el conector frontal de metal (esta se desenrosca y luego tira el disco metálico)

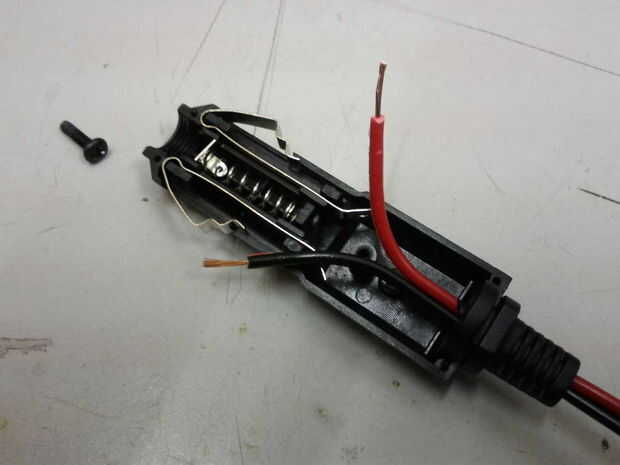

Empuje el cable rojo/negro por el agarre del cable. Se trata de trabajo duro como el agujero es apenas el tamaño correcto. Utilice unos alicates de punta larga para tirar el cable a través.

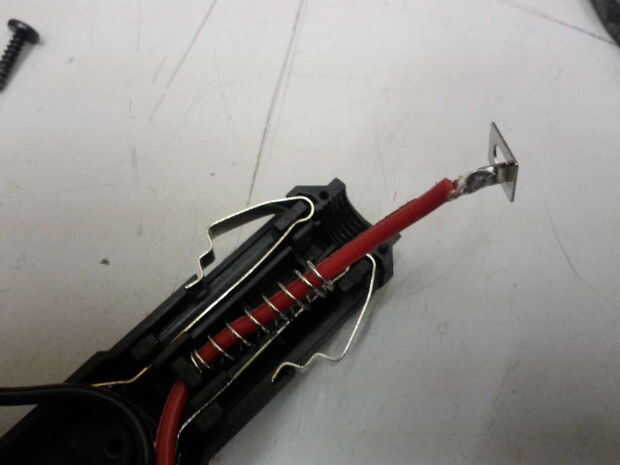

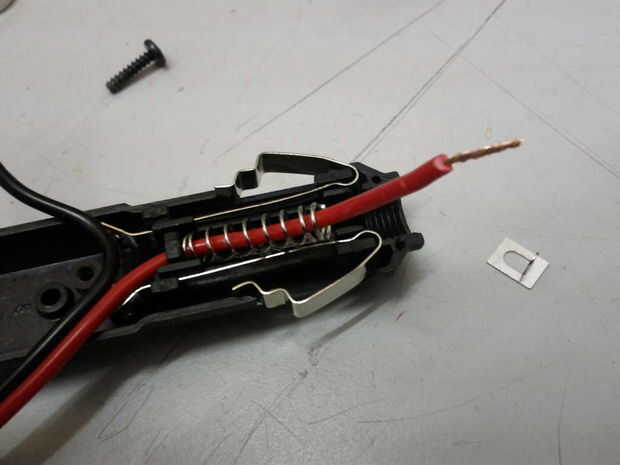

Poner el cable rojo a través de la primavera y de la soldadura en el conector.

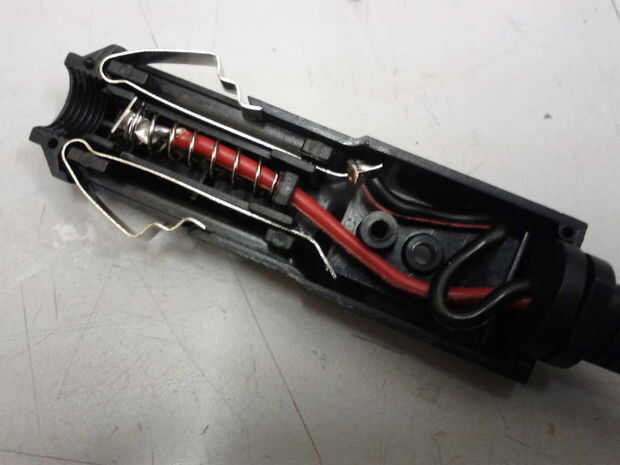

Suelde el cable negro a uno de los conectores en el costado.
Atornillar el enchufe y volver a colocar el disco metálico y fusible y conector de extremo.
