Monitor de ritmo cardíaco de Arduino que habla (3 / 5 paso)

Paso 3: Utilizando el protector de la onda

  1. Descargar la Biblioteca WaveHC de Adafruit.
  2. Formatear la tarjeta SD
    • La biblioteca de escudo de onda sólo lee archivos en formato FAT (FAT16 y FAT32).
    • Algunas tarjetas SD vienen formateados con FAT (lo mío) y una forma de comprobarlo es mediante la ejecución de un código de ejemplo que comprueba el formato de la tarjeta.
    • Un programa que Formatea tarjetas SD
    • Usted necesitará un lector de tarjetas SD para transferir archivos del ordenador a la tarjeta SD. Mayoría de portátiles viene con ranuras para SD (Macbook Pro do!). Otro necesitará comprar uno.
  3. Añadir archivos de sonido a la tarjeta SD
    • Los archivos deben ser archivos .wav
    • Decidimos utilizar el sitio web de texto a voz de AT & T para generar archivos de voz. Estos archivos ya vienen formateados en WAV.
    • Sugerencia: Se puede jugar con la voz con Audacity. (Bajar el tono y añadir algún eco de una voz de Darth Vader!)

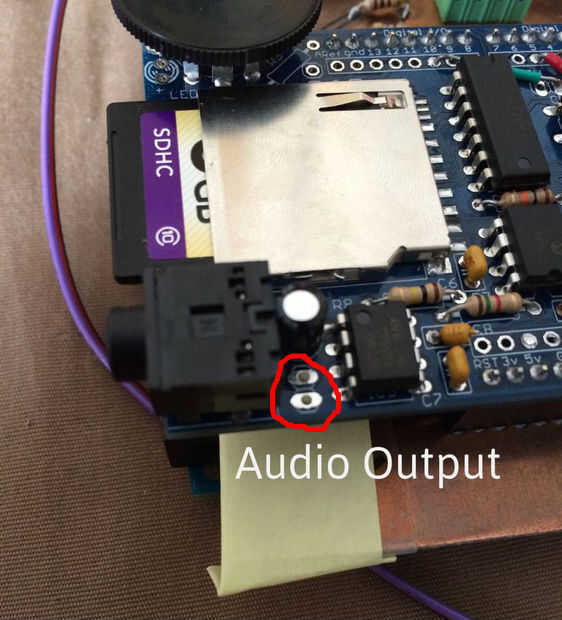

  4. Conecte el altavoz al conector de sonido. También puede soldar los altavoces a la salida de audio en el escudo.
