Paso 2: Conectar los componentes al escudo personalizado
Escudo personalizado

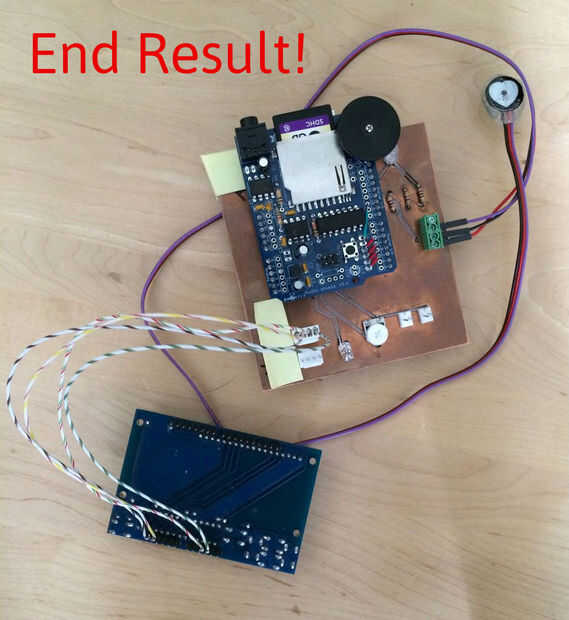

El escudo personalizado fue construido como un ejercicio de laboratorio para nuestra clase. Este escudo se monta encima del Arduino y te da acceso pernos (o pasadores que se pueden compartir) en el Arduino, permitiendo su montar múltiples pantallas o dispositivos a la vez. Adafruit también vende un escudo que debe funcionar bien como un sustituto.
El escudo de encargo fue utilizado para lo siguiente:
- El Sensor del pulso de la energía. Esto requerirá de 3 pines: 5 v, tierra y pin analógico 2.
- Energía el escudo de RGB LCD. Esto requerirá de 4 pines: 5 v, tierra y analógica de los pernos 4 y 5.
- Proporcionar espacio para montar el protector de la onda.

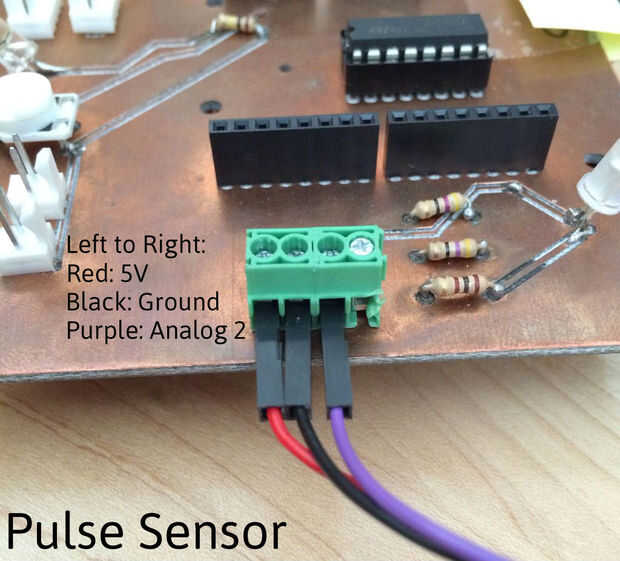

Sensor de pulso
El sensor requiere algún conjunto para arriba dependiendo de cómo usted elige utilizarlo. Hemos aislado la parte posterior del sensor de pulso con pegamento caliente. Aquí hay un video que le guía a través de la puesta en marcha (vídeo). Todos los cables en el el la terminal de tornillo en el escudo personalizado. El borne de tornillo da acceso a 4 pines de Arduino: 5V, tierra, 2 analógicas y un pin digital (que desconocemos). El cable rojo en el Sensor del pulso va a 5V, el cable negro a tierra, y el cable violeta va a analógico 2.

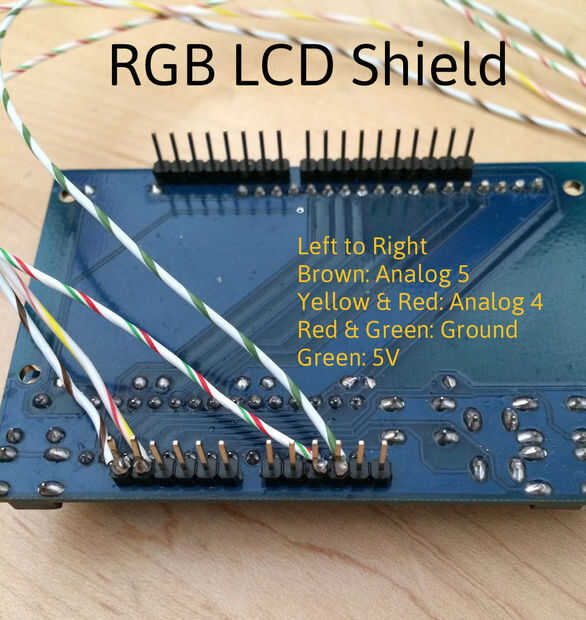

RGB LCD protector
El escudo no requiere ninguna instalación. Necesitas 4 hilos que conectan con el escudo 5V, tierra, 4 analógicas y 5 analógicas. Se recomienda soldar 4 cables directamente en la pantalla de LCD para estabilizar el dispositivo si coloca en un recipiente más adelante. Estos cables se conectan a respectivos pines de Arduino, que para nosotros se accede por el escudo personalizado.
Protector de la onda

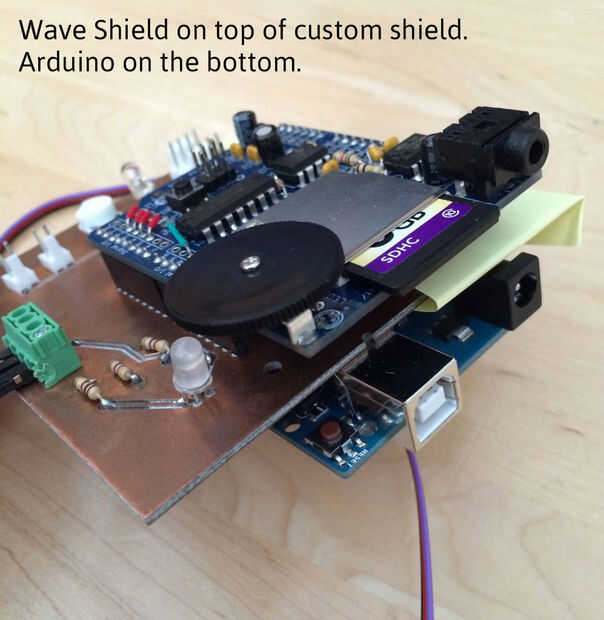

Monte el protector de la onda en la parte superior el escudo personalizado y ahora estamos listos para código!
