Monitor de bebida caliente DIY - usando el DS18B20 y Arduino Nano (4 / 6 paso)

Paso 4: Conecte el dispositivo y Copa

Para comunicarse con la caja que tenía un gran problema averiguar una solución. Finalmente me enteré de que los imanes eran la solución.

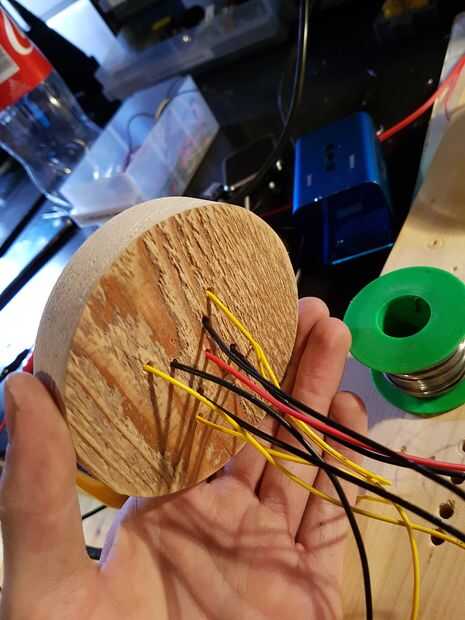

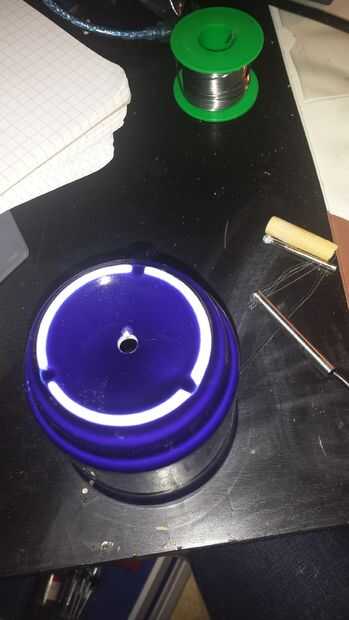

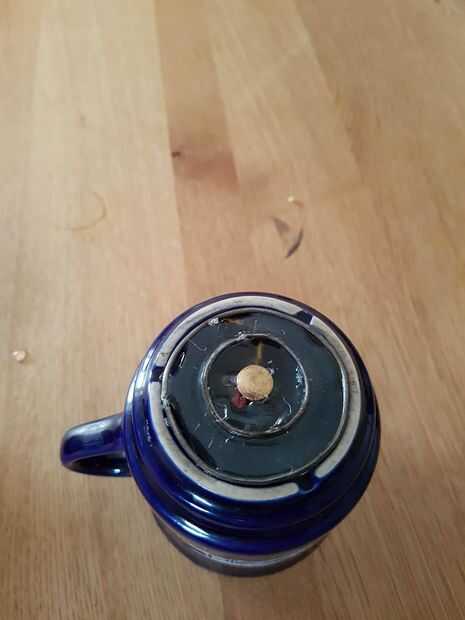

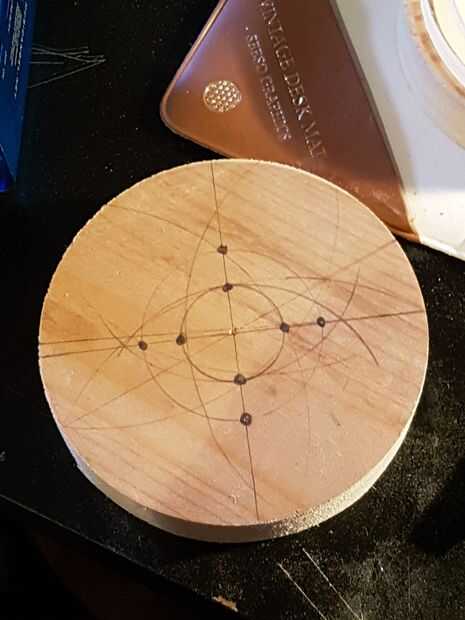

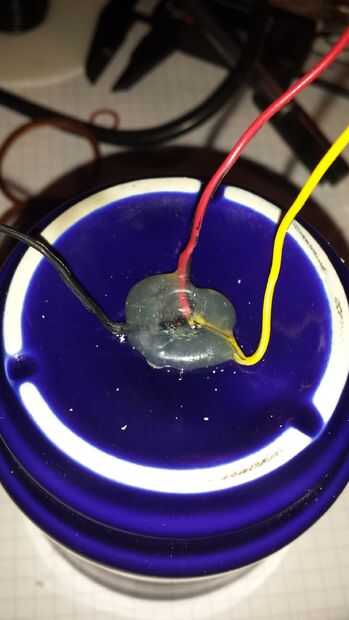

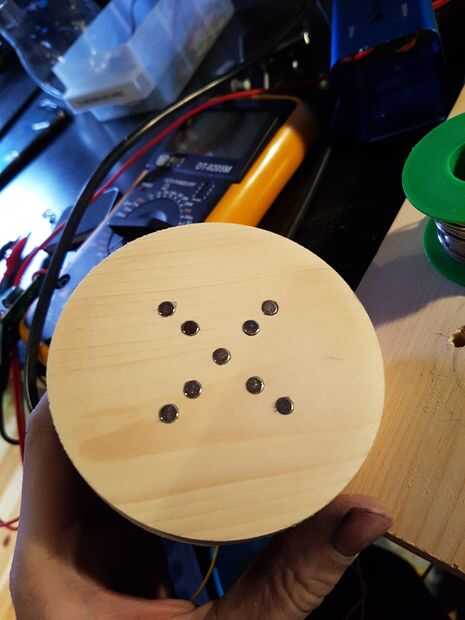

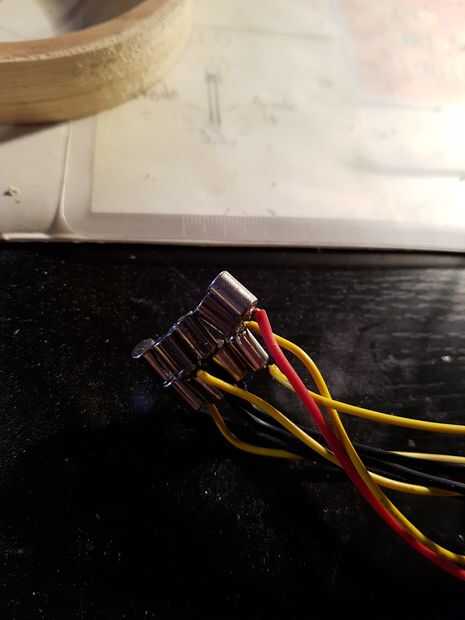

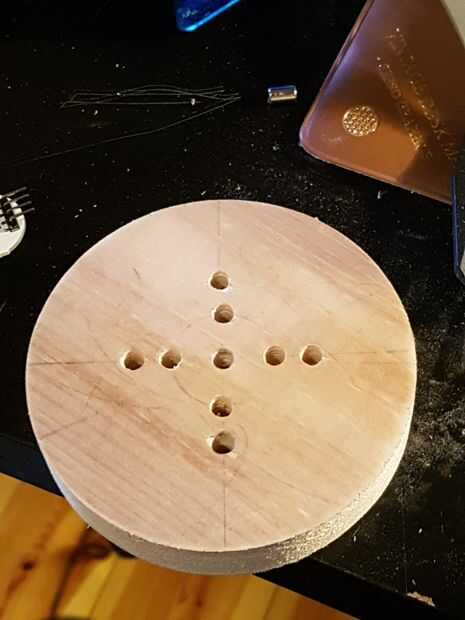

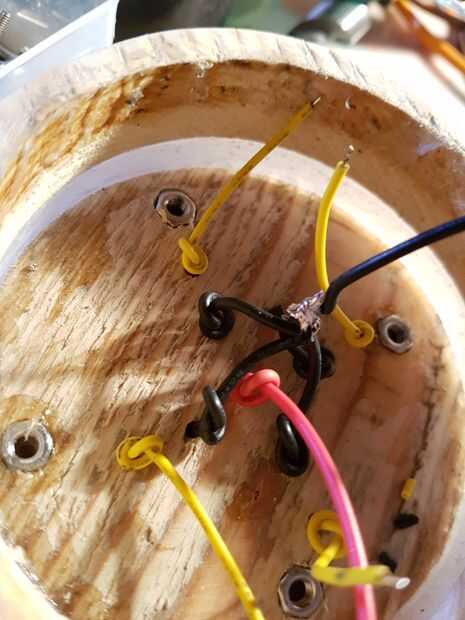

Para hacer la Copa, tomé una taza y perforó un agujero en la parte inferior, luego tomé un sensor de temperatura de 3 cables y a través y pegado a la parte inferior. Luego hacer 3 círculos de diferente tamaño y soldar los 3 cables del sensor de temperatura a los anillos. Para obtener las señales en la Copa montara 9 imanes. Taladré agujeros para estos encima de la unidad. Estos agujeros son mentidos contra los anillos de la taza. Es un imán en el medio + el sensor de temperatura, es los 4 imanes alrededor de la mitad y los 4 imanes exteriores son la señal. Utilizando alimentos clasificados pegamento caliente en la taza.

Es difícil explicar cómo lo hice pero espero que me entiendas cuando veas las fotos.
