Paso 4: molino de viento
Molino de viento
Hojas
Cortar los tubos ABS negro por la mitad longitudinalmente.
Marca la mitad (longitudinalmente) de esas mitades.

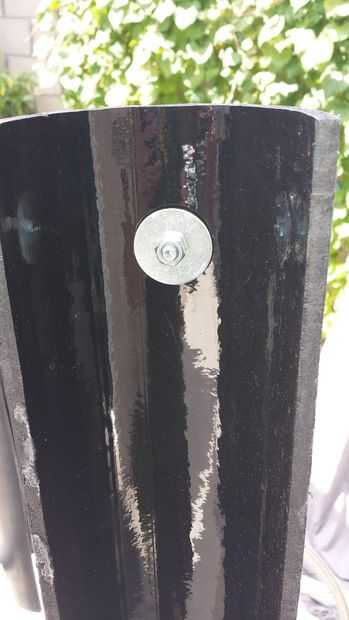

Taladre agujeros de tornillo 2" de la parte superior e inferior en esas marcas.
Taladre agujeros de tornillo de 1.5" de la parte superior de la tubería de PVC de 10". Trate de pasar por el centro de la circunferencia.

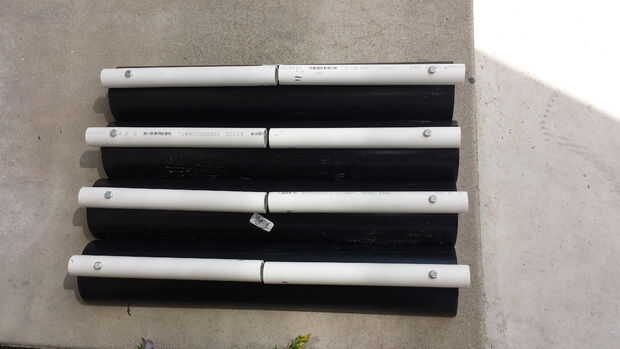

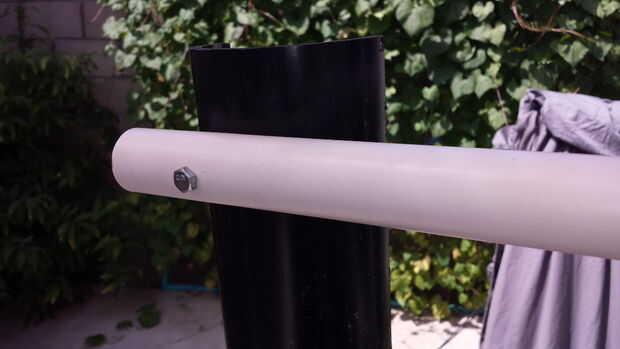

Utilice pernos, tuercas y arandelas de compresión para bloquear todos los tubos de PVC en la parte posterior de las mitades del ABS.

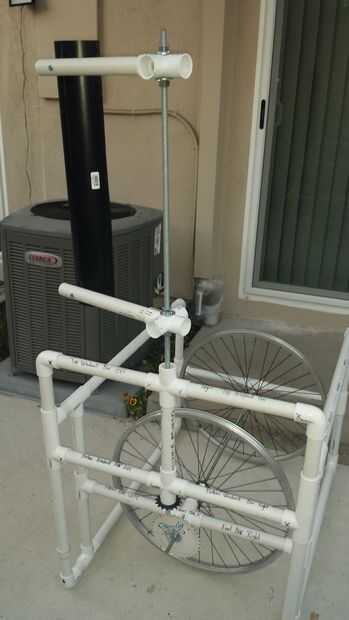

Eje
Corte ½" agujeros de diámetro en medio de cruces de PVC 2.

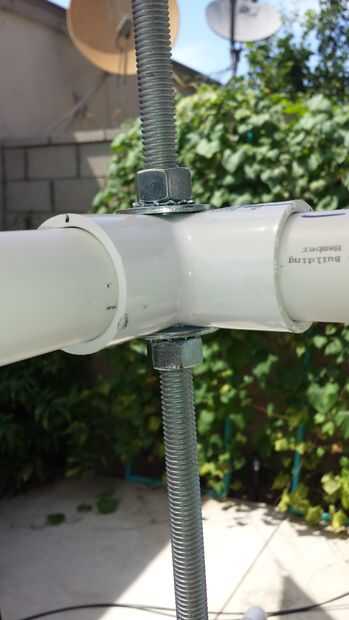

Inserte una tuerca, la arandela de compresión y la arandela (en este orden) en el vástago de tornillo de ½"(cerca de 26 pulgadas hacia abajo).

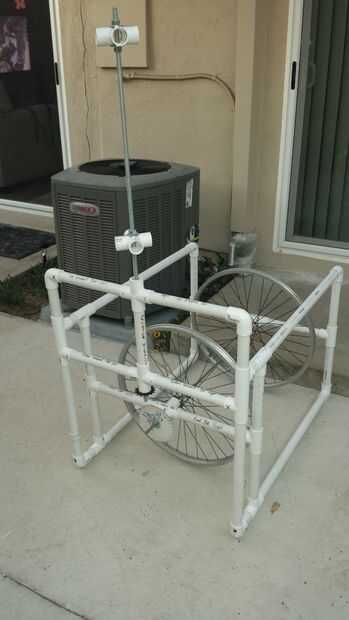

Poner la Cruz en la barra con los agujeros taladrados.

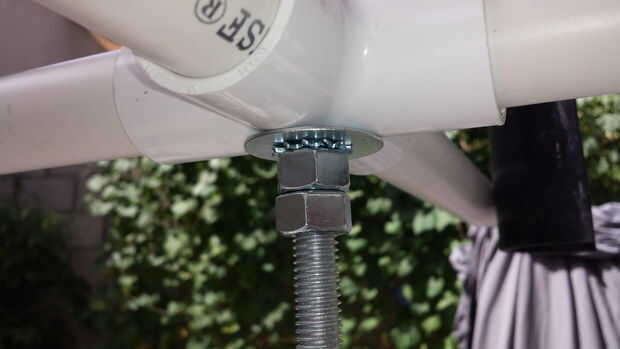

Inserte una arandela, arandela de compresión y la tuerca (en este orden) todo el camino cerca de la Cruz.
Gire los tubos de PVC de las láminas de 90 grados (superior e inferior en la misma dirección) e inserte la parte inferior unos en la cruz que acaba de instalar.
Inserte una tuerca, la arandela de compresión y la arandela (en este orden) en la barra (cerca de 4 pulgadas hacia abajo).
Poner la Cruz segundo en la varilla con el agujero perforado.
Inserte una arandela, arandela de compresión y la tuerca (en este orden).

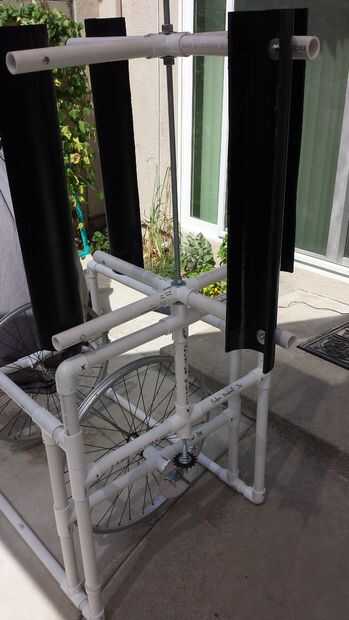

Inserte los tubos de PVC parte superior de las hojas en la segunda cruz. Ajuste la altura de la parte inferior transversal utilizando los 2 conjuntos de tuercas y arandelas colocando en su lugar. La distancia entre los centros verticales de las cruces es igual a la distancia entre los orificios de la tubería ABS. Si usted mide correcto, debe ser unos 20" aparte.
Desde el otro lado de la barra, instalar un cojinete cerca del molino de viento, inserte el eje en el PVC la Cruz en el marco y trabarlo en su lugar al igual que lo hizo para los cojinetes del tambor de mojado.
Nota: Asegúrese de que las cuchillas giren libremente. Si golpea el marco de PVC, baje el rodamiento de la varilla. Esto debería plantear el molino de viento.
Una vez que estés satisfecho con la posición, inserte el segundo cojinete a través de la parte inferior del eje (sin quitar el eje de la estructura) y bloquearlo en su lugar dentro de la parte inferior transversal en el marco.
Ahora usted debe tener la barra horizontal (desde el tambor) y la varilla vertical (desde el molino de viento) en algún lugar de reunión en la parte media de la frente de su Evapotron a la derecha. Si usted tiene un montón de excesos, tocará sus cañas.
Nota 2: corte ambos/ambas barras lo suficiente como para que ya no tocan.
Nota 3: quitar las cuchillas del eje hasta que su equipo (abajo) funciona correctamente.
