MÓDULOS de controlador de tubo NIXIE - parte II (3 / 11 paso)

Paso 3: montaje

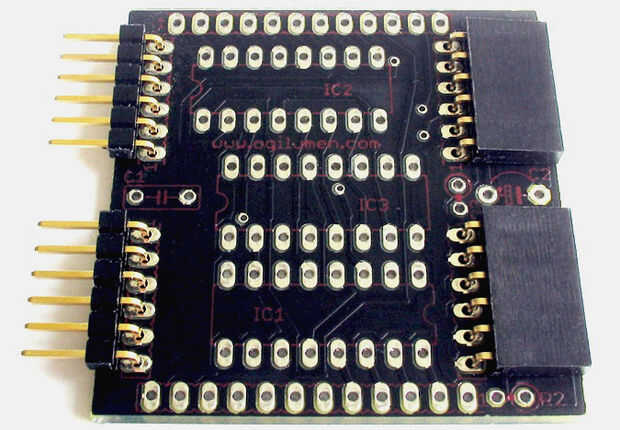

Insertar los encabezados de 6 pines machos y hembras ángulo recto como se muestra y comenzar a soldar. Estos encabezados pueden celebrarse en el lugar por el peso de la Junta. Anclaje de los pernos con soldadura en cualquiera de los extremos primero y confirman la posición final, antes de soldar todos los pines.
