Paso 5: Modificar 2

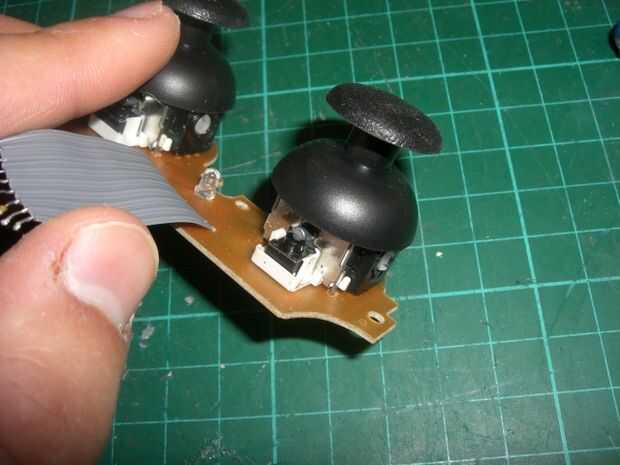

Como la suerte lo tendría, los potenciómetros utilizados en los joysticks PSX son un partido bastante cercano para el Vectrex original unos. La resistencia de la pista lineal es 9,4 k ohmios, y el limpiador se mueve en toda esta gama como el palo se mueve de un lado a otro, lo mismo que el original.

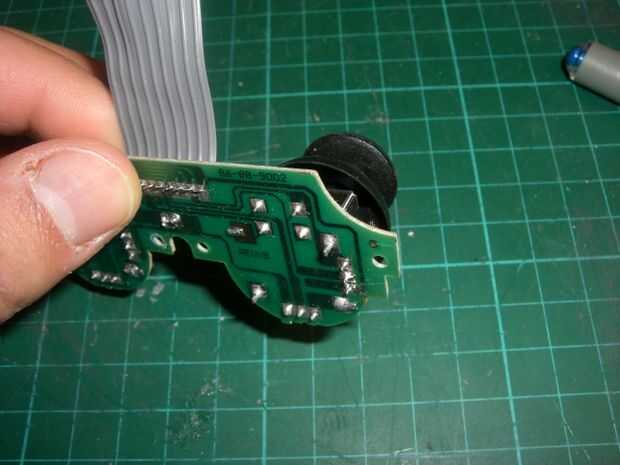

Por desgracia, la pista Y se conecta la manera opuesta redonda a lo que espera la Vectrex. Los rastros de PCB necesitan ser cortadas y renovado para dar cabida a esto.
Usé el palo de la mano izquierda para las direcciones X e Y, dejando la mano derecha uno desconectado. Para obtener el rango de voltaje deseado de 2:57 voltios, resistencias de 3 k ohmios deban añadirse a cada uno de los extremos de la pista. He usado resistencias de montaje superficial que soldada directamente al PCB usando un pluma cuchillo para raspar un poco de verde soldadura resistir en la zona que quería colocarlo. Este método es bastante más incómoda y desperdiciador de tiempo, para que cableado en resistores ordinarios puede ser más fácil.
Yo también quería tener la opción de usar el D-pad. Para evitar tener un interruptor, conectados en paralelo con el potenciómetro y usan resistencias para limitar la corriente sangra pulg (véase circuito diagrama.) 4,7 resistencias de ohm k entre los contactos del D-pad y los rieles de voltaje resultará en sobre +-3 voltios en la entrada de Vectrex cuando se presiona el botón y la palanca está centrada. El Vectrex no ser dañado si las entradas analógicas van más allá de esta gama, por lo que no es necesario cambiar hacia fuera el limpiaparabrisas de joystick.
Por último, hay un interruptor de puch en cada joystick en la PSX. En lugar de tirar esto, decidí cablear en paralelo con el pulsador 4 en el tablero principal. Nunca se encontró que realmente usé aunque, así que no sé si es que realmente vale la pena.
