Modificar controlador PSX para Vectrex consola (3 / 6 paso)

Paso 3: enchufe

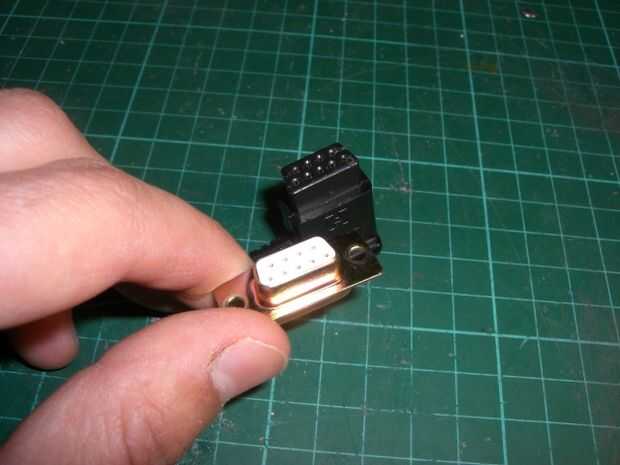

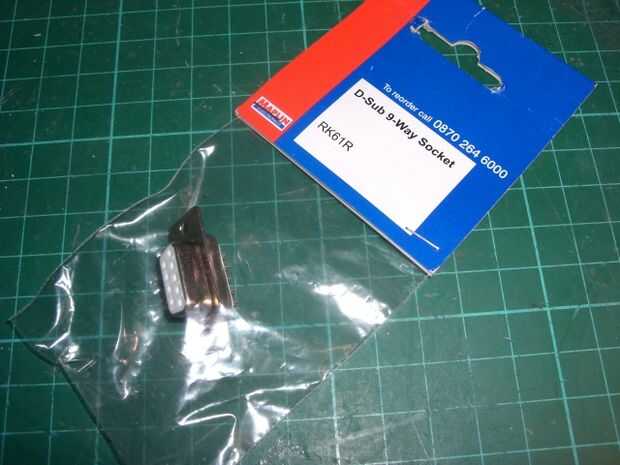

La Vectrex utiliza un zócalo de camino tipo D de 9 de largo alcance que es moldeado en el extremo del cable de control. Al parecer, Sega Megadrive/Genesis extnesion cables pueden ser realizadas para caber la Vectrex con un poco de corte, pero como no tengo ninguno a mano, compré conectores 9 vías chasis en su lugar. Se trata de montaje de cable, no tipos de PCB.

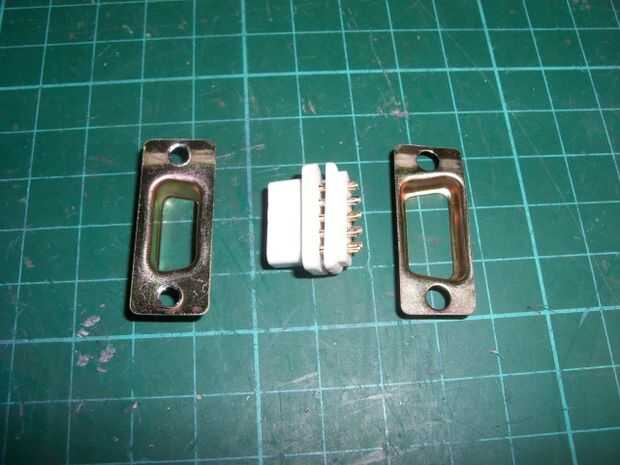

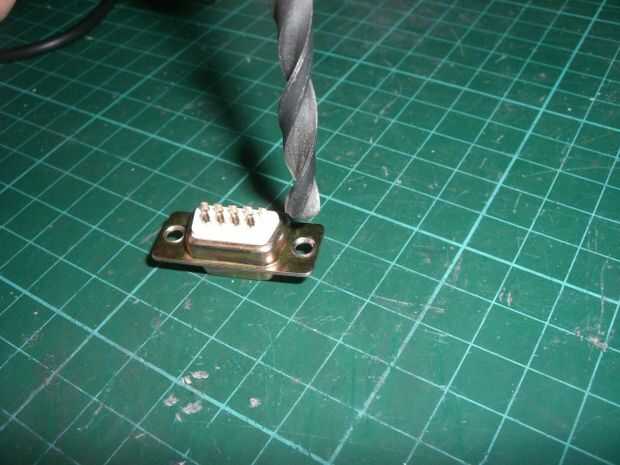

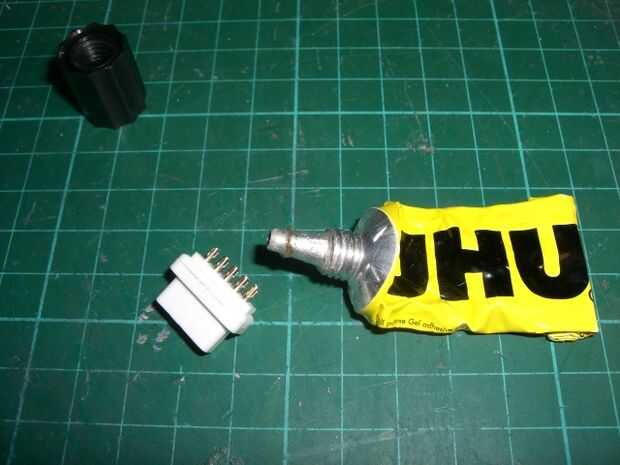

Primero, taladrar los remaches y separar cuidadosamente las mitades del metal. El plástico interior ya no se celebra en el lugar, así que para evitar todos los contactos que caen, que pegué las dos piezas con algún pegamento de contacto.

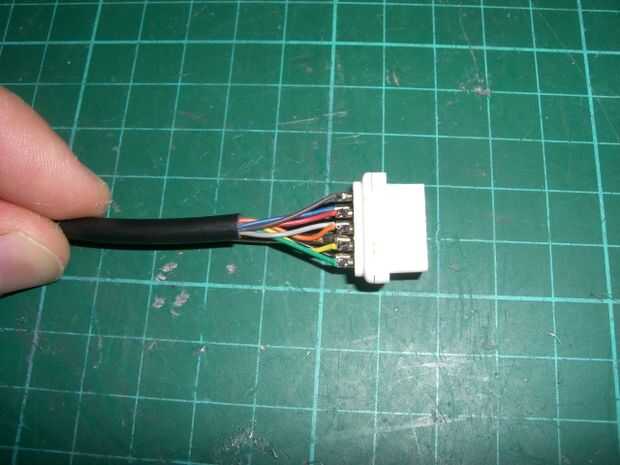

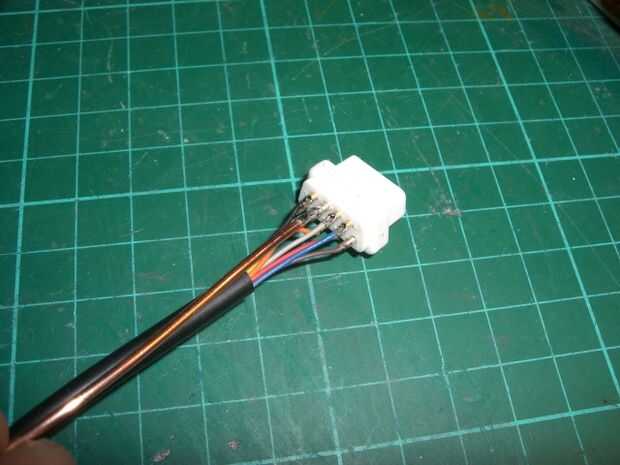

A continuación, cortar el cable justo antes de la caja del adaptador USB y quitar un par de centímetros de la cubierta externa, exponiendo los alambres de colores. Controladores de PSX tienen sólo ocho cables, mientras que el Vectrex necesita nueve. Mi solución es detallada en el siguiente paso, así que por ahora soldar un cable a cada pin, excepto el pin 8. No importa que color va a que pin, el controlador será despojado de todos modos. Me he pegado a los códigos de color de resistencia aquí. Recuerde observar abajo que color va a que pin para más adelante.

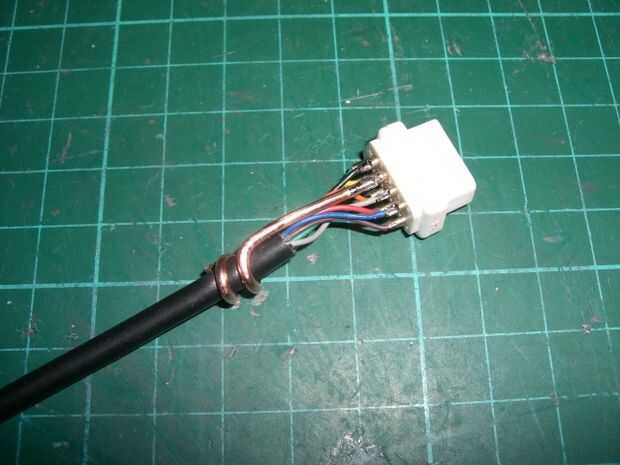

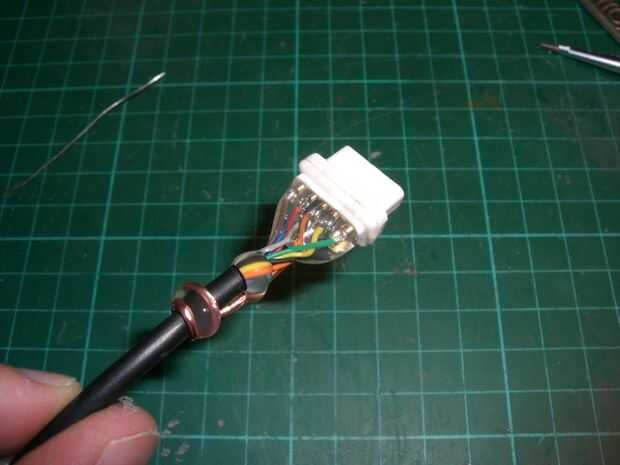

El pasador de repuesto (8) puede utilizarse para hacer un alivio de tensión. Soldar un pedazo corto de alambre de cobre robusto que y el otro extremo firmemente alrededor del cable externo para mantener rígidamente la torcedura. Poner algun pegamento caliente sobre la parte posterior de las patas y la cepa releif para mantenerlo todo junto.

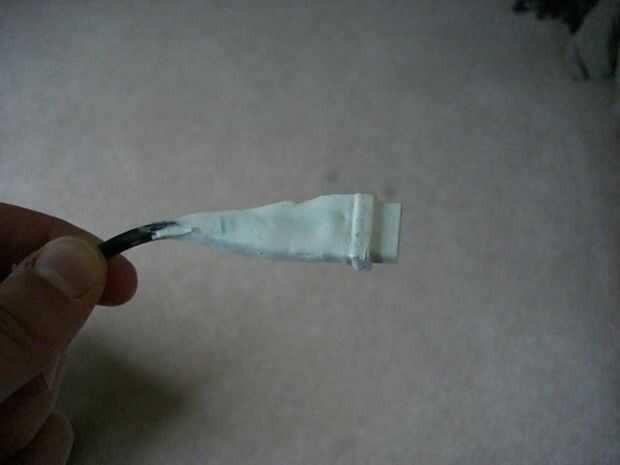

Por último, asfixiada sellador de silicona sobre la totalidad del lote para ocultar el cableado. Aplicar la silicona un poco a la vez y usar un dedo mojado para trabajar en forma. Dejarlo toda la noche en un lugar cálido para establecer.
