Desactivar imagen superpuesto:

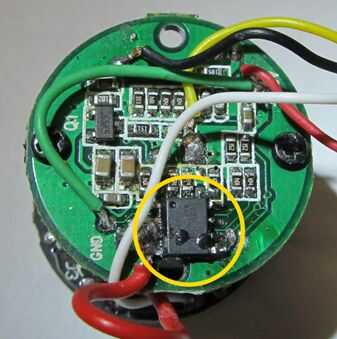

Primer paso consiste en exponer la placa de circuito y localizar el IC EEPROM SOIC-8 (Microchip 24C04A) como se muestra en la figura 1. Tenga en cuenta que esto puede ser diferente para cada cámara. (Tuve 2 cámaras modelo idéntico con diferentes circuitos)
Pin 5 es la conexión de datos serie (SDA) que programas la imagen trapezoidal en el arranque. Utilizar una soldadura de hierro para sacar este pin como se muestra en la figura 1. Nota, si la imagen es siempre deseado podría colocar un interruptor en estas conexiones no obstante la distancia sería limitada debido a normas de I2C.
En este punto encender la unidad para verificar que se ha eliminado la imagen superpuesta. Si la imagen es todavía presente busque un pequeño puente entre el pin y la almohadilla o intente quitar el pasador completamente.
Invirtiendo la señal de Video:
El sensor de imagen PC1030D es realmente un sensor rico muy característica. El fabricante tiene una imagen característica de inversión colocando lógica 0 o 1 en un pin de datos. Dependiendo de la placa de circuito este pin puede ser accesible desde la parte posterior de la junta sin embargo en mi caso tuve uno que era y que no era. El cable verde en la figura 1 está conectado al pin reversa y 3.3V. Algunos modelos disponen de un cable externo para esta prueba tan las instrucciones antes de completar este paso.

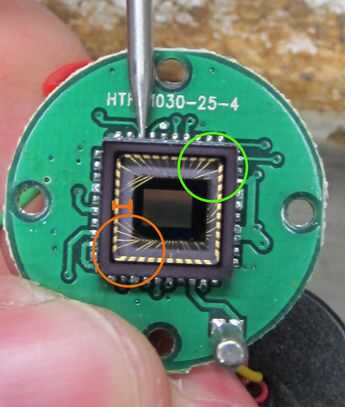

Si el modelo no tiene ya un hilo para esto o no se ve exactamente como la imagen en la figura 1 se necesita acceder a la clavija directamente desde el sensor de imagen PC1030D. Quitar los 2 tornillos pequeños que retienen la cubierta de la lente. NO TOQUE EL SENSOR. Aceites de la piel manchan la imagen e intenta limpiarlo será producir ralladuras. Figura 2 muestra la parte frontal del sensor de imagen.
Por desgracia, no podrían encontrarse manchas discernibles para indicar un "PIN 1" (que es en medio de la viruta), sin embargo el sensor de imagen sí mismo ayudar a indicar la posición de pin. Gira la cámara hasta que el sensor de imagen es la misma como figura 2. La medida de distancia naranja indica que el sensor es un poco más a la derecha. También, tenga en cuenta la diferencia en los alambres de oro de los círculos de color naranjas y verdes. Utilizarlos como marcas para orientar el sensor. Una vez en la misma orientación que la figura 2, el pin que desee es la tercera de izquierda a derecha según lo indicado por la sonda del medidor. Tienes dos opciones desde este punto; cuidadosamente un pequeño cable con el conector de la soldadura o intentar ubicar este pin en el otro lado de la tabla usando un medidor de continuidad. Si soldar al pin, asegúrese de cortar una entalladura muy pequeña de la caja de lente para hacer espacio para el cable. Una fracción de milímetro hará que la cámara fuera de foco cuando se vuelve a montar. Si la imagen es borrosa después de la terminación es la causa probable. Suelde el otro extremo del cable a los 3.3V pin.
Vuelva a montar la cubierta de lente con muy poco torque en los tornillos como tira fácilmente. Ahora, encienda la cámara y confirmar la operación. Si la imagen no se invierte, compruebe las conexiones y asegúrese de que hay no hay puentes de soldadura entre los pines adyacentes en el sensor de imagen.
Nota adicional:

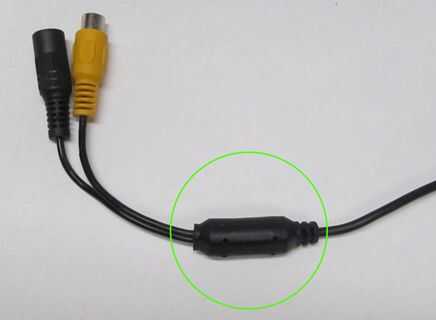

Si la cámara será duro por cable y los conectores compuestos retirado es importante conocer los 3.3V regulador de voltaje se encuentra en el cable como se muestra en la figura 3.
Se disfraza como una conexión de ferrita pero dentro es un 3.3V lineal regulador. Esto puede no ser verdadera para todos los modelos sin embargo tomar precauciones antes de retirar.
