Paso 7: Instalar el Teensy
En primer lugar, algunos teensys vienen con cabecera pins ya soldados en ellas. Mía no, así que tuve que soldar los pines de cabecera en. Luego usé un par de 4 pines de puente largo de perno. Supongo que todo el largo puente se trabaja, o incluso más cortos, pero sugiero por lo menos tener uno en cada esquina, uno de 5V y tierra de la teensy (que son realmente las esquinas de todos modos) y uno de los pines 2 y 3 (que son los pines de datos y reloj en el teensy).

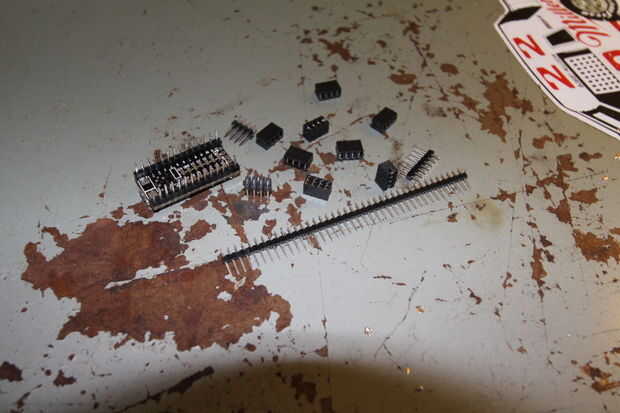

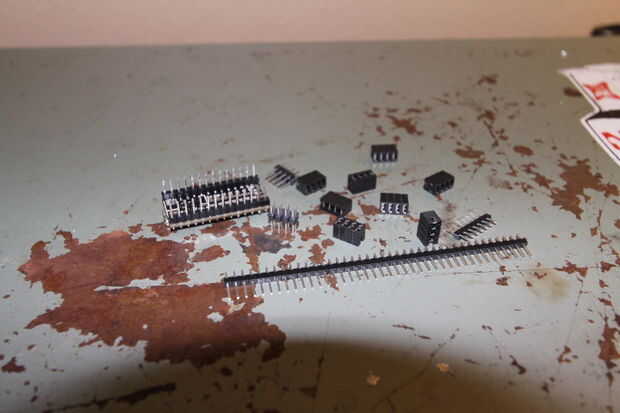

Las dos primeras fotos muestran la teensy con cabecera pernos soldados en (es al revés) y los pasadores de encabezado adicional y los pines de jumper.

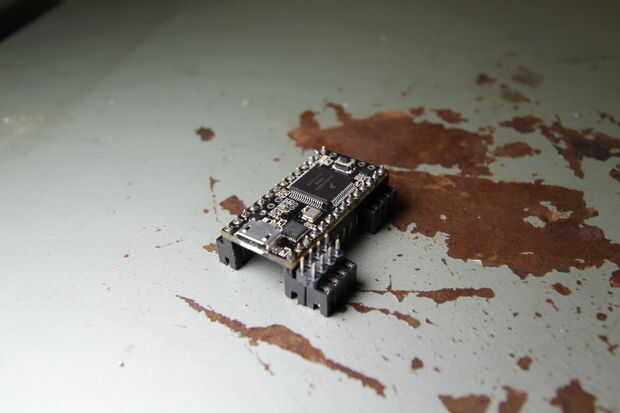

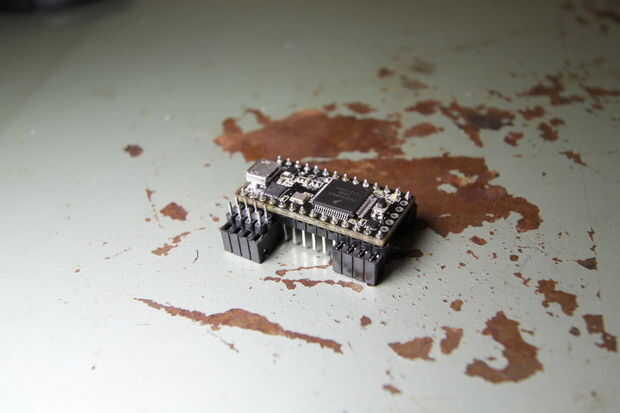

Las siguientes dos imágenes muestran lo aparejado con la cabecera y de puentes (yo uso doble para unir dos puentes en el lado de tierra). Una cosa que no me di cuenta cuando tomé las fotos es he contado mal los pines 2 y 3, y me olvidaba puentes y encabezados por el pin 3. Por lo que tendrá un puente extra y encabezado a la derecha de la parte delantera había izquierda más la plataforma en cuadro 4.

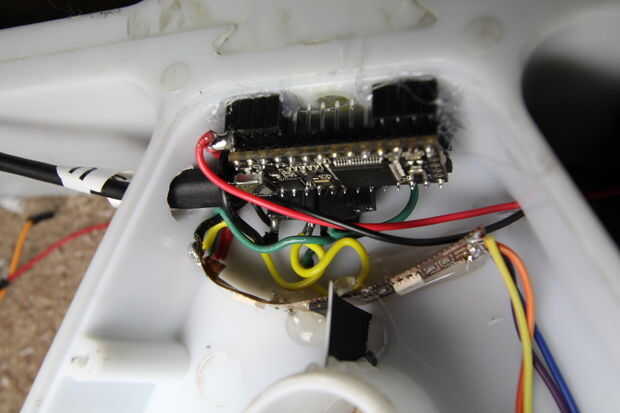

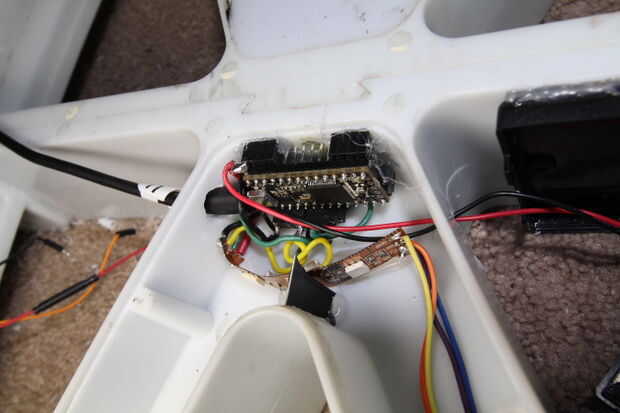

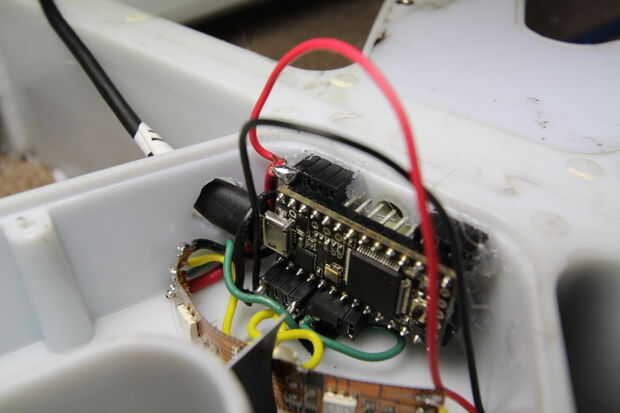

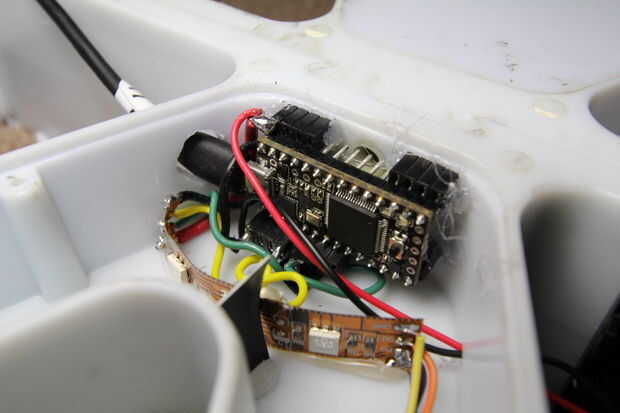

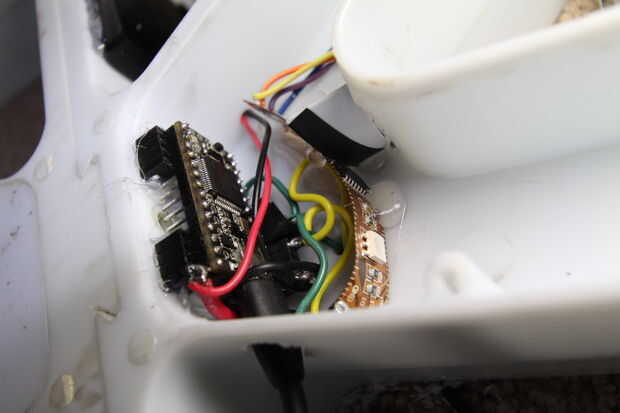

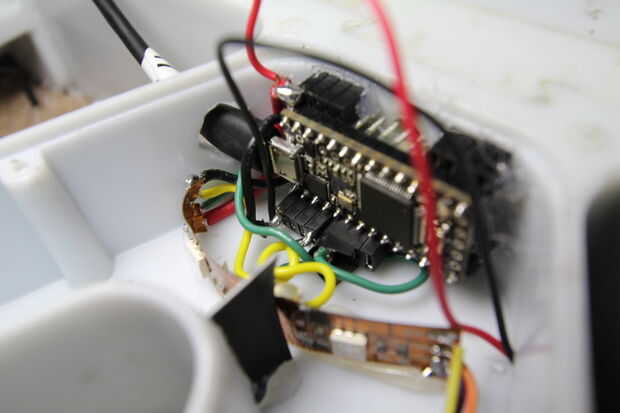

Lo hice un poco diferente (que ves en las fotos donde realmente se monta en la rueda) es agregar un pin de puente en la parte superior del perno doble y soldar los cables en este puente. No creo que la soldadura tiene muy bien con el conector de puente y voy a sacar ese perno de puente extra y soldar los cables directamente a los pines de cabecera que. Creo que esto será más seguro.
Lo mismo va para el pin de 5V, sólo soldar el cable en el perno de puente, pero voy a hacer poniendo un pin de cabecera en ese puente, y soldar el cable de 5V a la cabecera.
De todos modos, después de esto fue amañado para arriba, caliente pegué los pines de jumper en la rueda (aunque éstos fueron fijados a la teensy por lo que fueron en el lugar correcto.)

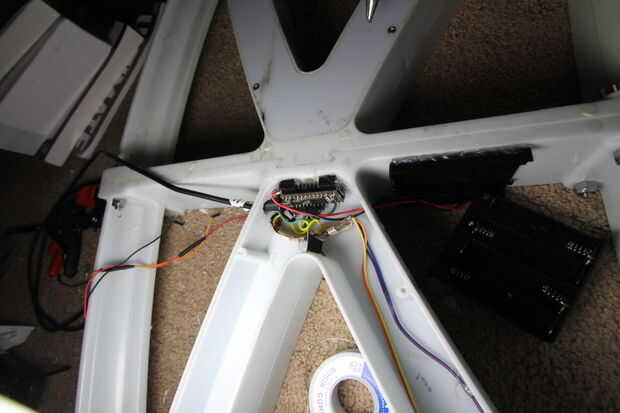

Como se puede ver en mis fotos, pegué en el lado interior del marco. Creo que podría ser mejor en la parte inferior, pero ya había pegado en ese segmento LED ya y no dejaba de mucho espacio para el teensy. Ojala no ha pegado en este primer segmento LED todavía y puede conseguir el teensy pegado en su lugar primero, cómo gusta, luego pegamento en el segmento del LED. Nota el teensy debe montarse aunque para que la conexión USB está apuntando a una pared del marco que puede perforar un agujero en así que puede fácilmente simplemente conecte el cable USB en él sin tener que quitar la tapa en el futuro después de haber atornillado detrás en.
Después pegué en el Monte teensy, quité el teensy y soldadas en todos los cables que vienen del lado de IN del primer segmento del LED. El teensy debe viene con una tarjeta poco que las etiquetas que son qué números de pin...
tierra va a tierra, va de 5V a 5V, datos va al pin 2 y reloj va al pin 3. Ahora debe haber dos cables y dos reloj. Uno desde el primer segmento LED a cada lado. (los cables de la otra parte deben cablearse a través de unos agujeros en la rueda. Si hay ningunos agujeros a través de cables, haga su propia.)
El rojo caliente del alambre de la batería también debe ser soldado al pin que se suelda el cable de 5V desde el segmento del LED y la misma va para el cable de tierra de la batería y el pin que se suelda el cable de tierra desde el segmento LED a. Será necesario un orificio a taladrar en la pared de armazón para los cables deben pasar a través de la primera, como la batería se monta en el exterior de la rueda.
Será necesario un orificio a taladrar para el cable USB también. Asegúrese de que cabe por el agujero en el teensy antes de asumir el agujero es sólo bueno para ir y antes de poner la tapa hacia atrás.
Está sobre él para la construcción de la instalación! Poner todas las tapas de nuevo si no lo has hecho ya. (a menos que quieras probar en primer lugar, por la codificación del arduino que es el siguiente paso. Luego poner las tapas en cuando sepas su bueno para ir.)
