¿Paso 3: Cómo transistor?
Transistor proviene de las palabras "Resistencia de transferencia de corriente"
Es como un relé. Cuando se aplica un voltaje a la Base que permite flujo de corriente de colector a emisor.
En este caso, queremos conectar el mouse procesador a bajo/GND. Por lo tanto, conectar el colector del transistor y el pin del procesador (en el botón), el emisor del transistor a tierra.

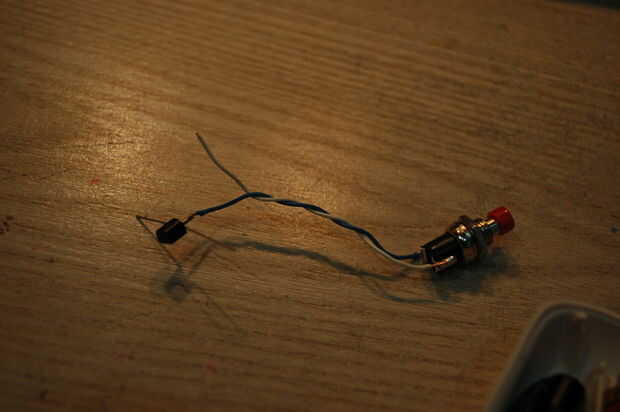

Conecte la base del transistor a un extremo del botón. El otro extremo del botón más adelante se conectará al pin 3 del 555 temporizador.

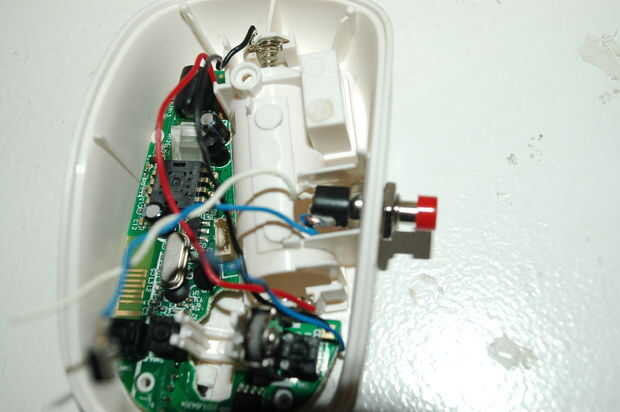

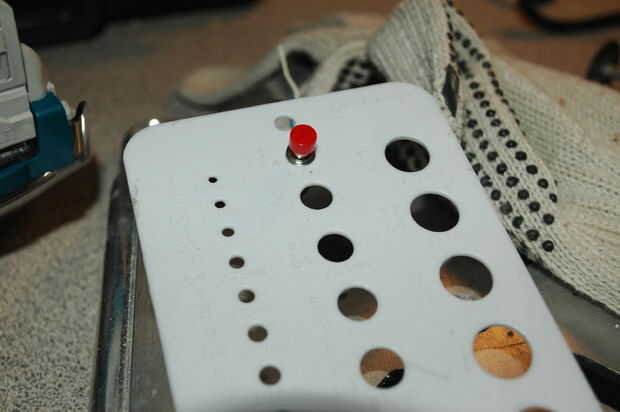

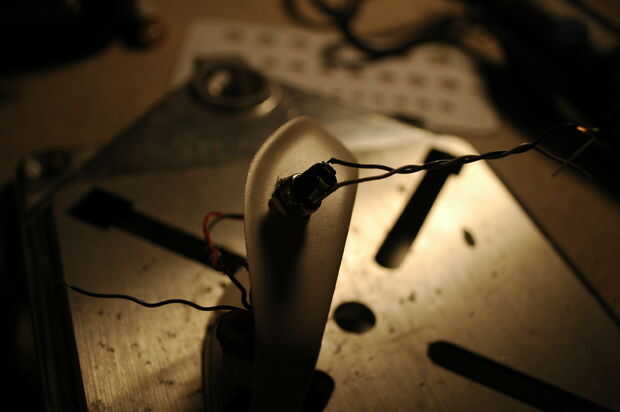

Ahora, la parte más difícil de este proyecto no es el circuito pero el ratón. Asegúrese de que el botón quede el ratón. Los conductores de la curva, corte plástico, o lo que sea para caber dentro de tu ratón.
EDITAR:
El circuito puede funcionar sin un transistor. En lugar de conexión salida pin 3 a la base del transistor NPN, tratar de conectar el pin 3 de salida directamente a la patilla del procesador.
Me di cuenta esto porque 555 temporizadores oscilan alto (5v) y LOW(grounded).
Estoy seguro de que esto es cierto; Si alguien trata de esto y buscar otra manera, por favor comparta!
