Modelar un objeto 3D en AutoCAD 2014 (6 / 10 paso)

Paso 6: Modelado de la parte superior

Saca el prisma rectangular nuevo

  1. Copia el borde superior de este

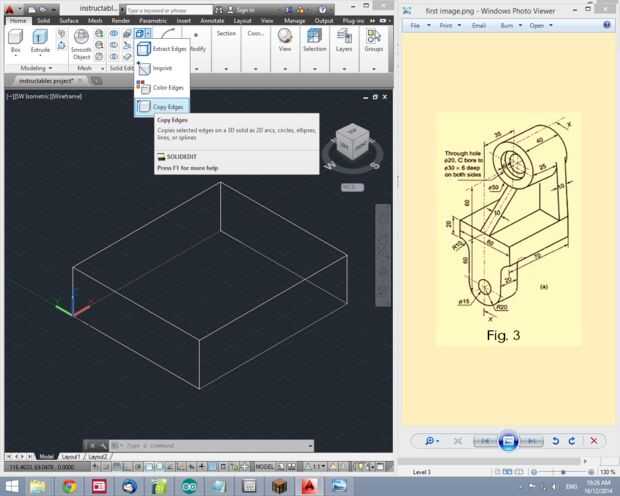

    • Seleccione la herramienta de bordes de copia desde el panel de edición de sólidos . Es en la esquina superior derecha del panel y pueden ser ocultado bajo el mando de los bordes del extracto .
    • Elija el borde superior del este del prisma rectangular que acaba de crear y haga clic en él – ver imagen
    • pulse enter para confirmar la selección

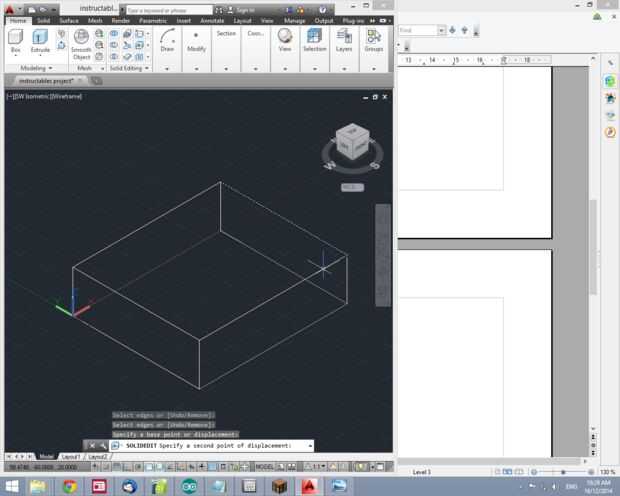

    • Seleccione el extremo sur de la línea usted sólo hace clic en a, haga clic en cuando vea el cuadrado azul
    • Mueva el ratón a lo largo de la negativa X eje (lo vas a pegar la copia de la línea). Puede decir que está en el eje X si ves una línea verde fina.

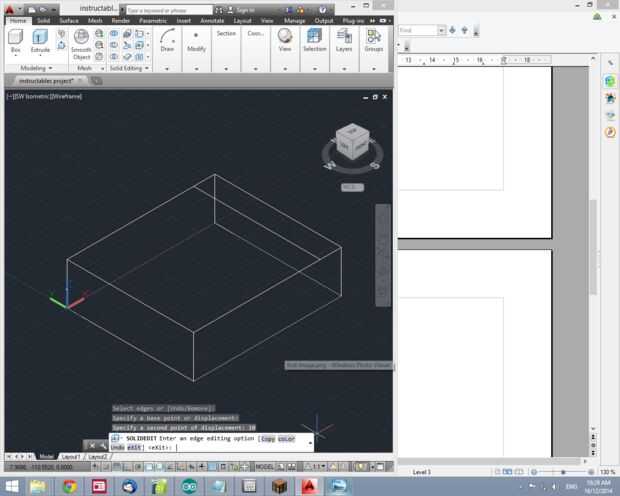

    • tipo 10
    • pulse enter para confirmar la copia
    • Presione esc para salir de la herramienta de copia bordes
  2. Saca las nuevas unidades de área 50 para arriba
    • Seleccione herramienta presspull (extrusión no funcionará) – tipo de PRES
    • pulse enter para seleccionar la herramienta
    • Haga clic dentro de la nueva cara
    • arrastrar hacia arriba a lo largo del eje Z
    • tipo 50
    • pulse enter para confirmar la extrusión
    • Presione esc para salir de la herramienta presspull
  3. Crear el cilindro grande en la parte superior de la pieza:
    • Copiar un borde para usar como guía-ver foto

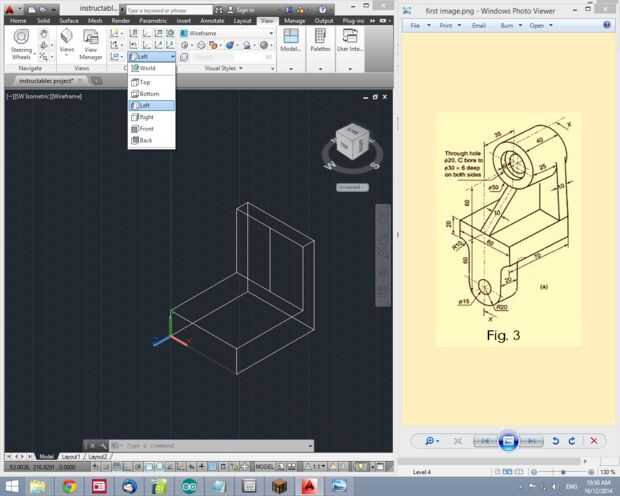

      • cambiar el UCS (sistema de coordenadas universal) a la izquierda. Esto nos permitirá dibujar fácilmente objetos orientados a este plano. Para hacer esto:

  • Seleccione la ficha vista en la parte superior de la pantalla
  • dentro del panel de coordenadas, haga clic en el desplegable del menú donde dice mundo y cambiar a la izquierda
  • copia de borde con la herramienta de copia bordes al igual que usted hizo antes. Copiar en 30 unidades.
  • Dibujar el cilindro. Vamos a dibujar dos cilindros y unirse a ellos, ya que es la forma más fácil de hacerlo. Un cilindro irá hacia la izquierda y el otro se irá hacia la derecha, ambos comenzarán en el mismo lugar donde el guía cumple con la parte superior del prisma rectangular. Cuando nos hemos dibujado los dos a unirse a ellos con la herramienta de Unión .
    • Dibujar el cilindro izquierdo:
    • tipo de CYL
    • pulse enter para seleccionar la herramienta de cilindro
    • elegir el centro de los cilindros primera cara. Haz clic en donde la nueva línea guía y la parte superior línea de reunión. Usted verá un cuadrado verde.
    • Mueva el ratón a lo largo de eje X y haga clic en el final del prisma rectangular para definir el radio. Usted verá un cuadrado azul.
    • Ajuste la profundidad del cilindro. Tipo 25
    • pulse enter para confirmar el cilindro
  • Dibujar el cilindro correcto:
    • una vez más, haz clic en donde la nueva línea guía y la parte superior línea de reunión. Usted verá un cuadrado verde.
    • Mueva el ratón a lo largo de eje X y haga clic en el final para definir el radio. Usted verá un cuadrado azul.
    • Ajuste la profundidad del cilindro. Como queremos el cilindro para sacar a la derecha y nos encontramos en la UCS de izquierda tenemos que utilizar un número negativo. Tipo -15.
    • pulse enter para confirmar el cilindro

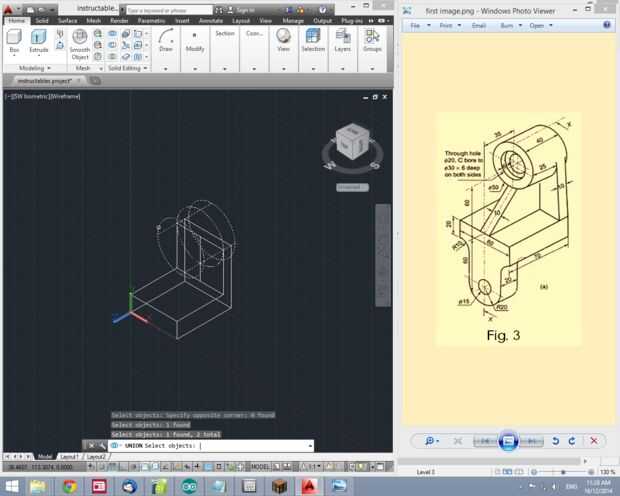

  • los dos cilindros se unen
    • tipo de Unión
    • pulse enter para seleccionar la herramienta de Unión
    • Seleccione ambos cilindros. Puede hacer esto haciendo clic en un cilindro y luego la otra o arrastra alrededor de ambos.
    • pulse enter para fusionar ambos cilindros en uno.
  • Seleccione delete y prensa manual como no lo necesitamos ya

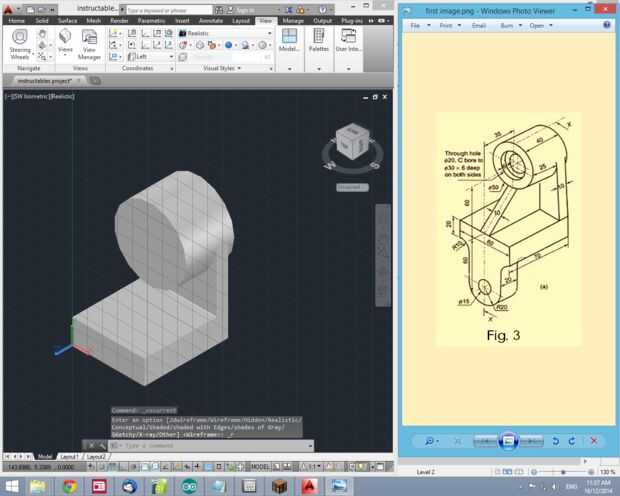

  • Cambiar temporalmente la vista a realista a ver cómo viene el proyecto a lo largo de
  • Cambiar la vista wireframe
  • Hacer la perforación en el lado izquierdo

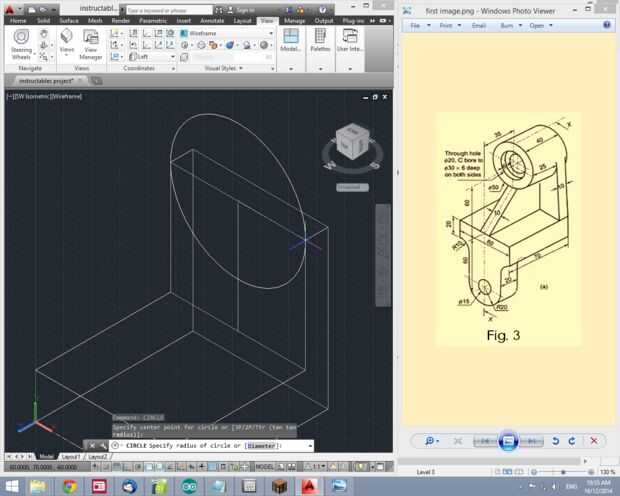

    • dibuja un círculo. Tipo CIR
    • pulse enter para seleccionar la herramienta círculo
    • Seleccione el centro del círculo. Utilizar el centro de la cara del extremo de los cilindros y haga clic. Verá un círculo verde pequeño.
    • Escriba el radio del círculo. En este caso es la mitad de 30 es 15
    • pulse enter para finalizar el círculo
    • tipo de PRES
    • pulse enter para seleccionar la herramienta presspull
    • Haga clic dentro del recién creado círculo – no funcionará si haces clic en el círculo real
    • la perforación se entrometen el tipo (-6)
    • pulse enter para finalizar la intrusión
    • Presione esc para salir de la herramienta presspull
  • Cambio de UCS hacia mundo
  • Cambiar a vista isométrica SE
  • Cambio de UCS a derecha
  • Es más fácil hacer el agujero que va hasta la próxima, antes de hacer el bien el agujero
    • tiene un diámetro de 20, así que dibuja un círculo con un radio de 10 en la cara cerca del cilindro centrado en el centro de la cara del cilindro
    • Utilice la herramienta presspull y presione el círculo más -40 (-100 es seguro y asegúrese de hacer clic dentro del círculo) para presionar un agujero a través del cilindro. Nota: Si usted haga clic dentro del círculo que va a recortar un agujero, pero si en su lugar haga clic en borde de los círculos saca el borde y terminará con una gran barra sobresale de la parte izquierda de su modelo.
    • Presione esc para salir de la herramienta presspull . Usted también necesitará cambiar el UCS de sin nombre hacia la derecha, porque cuando se utiliza la herramienta presspull cambia automáticamente el UCS a la cara es "presspulling"
  • Sorteo y presspull otro círculo con un radio de 15 y una profundidad de 6 en este lado

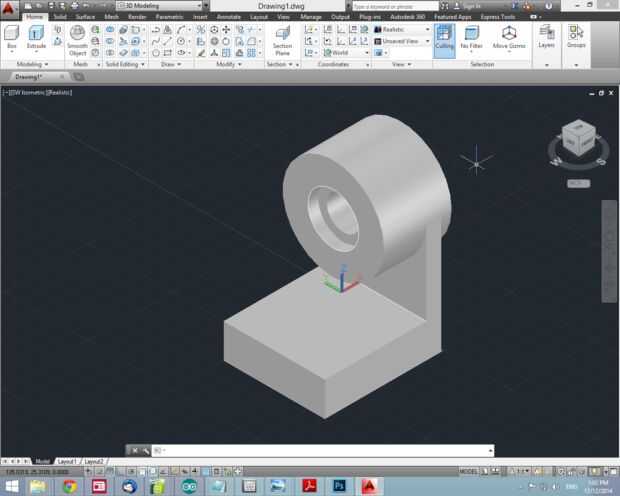

  • Cambiar a realista para ver cómo está progresando su trabajo y no te olvides de guardarlo.
  • Usted puede notar que el segundo prisma rectangular creado antes de palos hasta en el agujero que hemos insistido a través del cilindro. Si lo hace, siga los siguientes pasos:
    • cambiar el UCS a la izquierda
    • trazar la línea guía en el mismo lugar que tenía antes.
    • Utilizar la intersección entre ésta y el borde superior del prisma rectangular superior como el centro de un círculo con un diámetro de 10.
    • eliminar la línea de guía
    • Utilice la herramienta presspull para inmiscuirse en la parte inferior la mitad del círculo a las derecha al menos 10 unidades
    • Borre el círculo
  • Usted también notará que la perforación en el lado derecho tiene un pequeño borde en la parte inferior media. Esto es porque el cilindro viene hacia fuera de las unidades de rectángulo 5 pero hemos empujado las unidades de diámetro agujero 6, por lo tanto, este labial es parte del segundo prisma rectangular. Para solucionar este problema otra vez utilizamos la herramienta presspull.
    • Cambiar el UCS al mundo, ve a la derecha y luego cambiar UCS a la derecha (ahora el cubo de vistas se dice arriba).
    • dibujar un círculo desde el centro del cilindro con un radio de 15
    • presspull este círculo -1 en el eje -X
    • Pulse esc para salir presspull herramienta
  • cambiar el UCS al mundo
