Modelado de una torre de destilación en HYSYS (7 / 12 paso)

Paso 7: Definir las especificaciones de la torre I

Los pasos son muy importantes, que definirán las condiciones dentro de la torre.

1. Haga doble clic en la torre que fue colocada justo en el área de simulación.

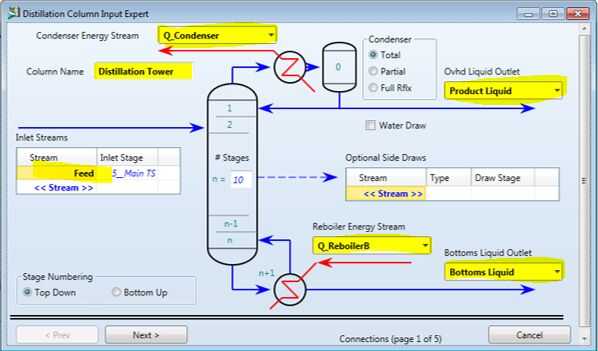

Se abrirá la ventana de entrada de columna que consta de cinco páginas. Estos cinco pasos varía mucho de un proceso a proceso (es decir, diferentes proyectos se llaman para especificaciones diferentes de la torre). Sin embargo, ciertos aspectos son relevantes para todos los proyectos.

2. Si lo desea, cambie el nombre de la columna haciendo clic y escribiendo un nuevo nombre.
3 . Seleccione el tipo de condensador apropiado (reflujo total, parcial o total) como por su diseño de torre.

En este ejemplo se utilizará un condensador total.

4 . Cada flujo de entrada y salida, haga clic en y escriba un nombre distinto para cada uno (todos los flujos necesarios que necesitan nombres destacan en amarillo arriba).
5. la corriente de entrada, seleccione la etapa o bandeja donde se accede haciendo clic en el menú desplegable de "Etapa de entrada"
6.
si se conoce el número de etapas de la torre, escriba en la caja de "fases de #".
7. Haga clic en "Siguiente" una vez que nombran a todas las corrientes.

Si su diseño de torre incluye un sorteo de lado, simplemente nombre eso corriente así antes de proceder.
