Modelación digital, impresión 3D y animatrónica (8 / 9 paso)

Paso 8: Diseñando y construyendo el mecanismo

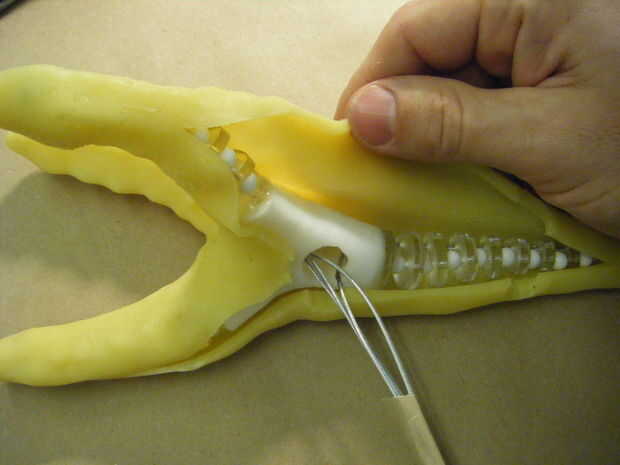

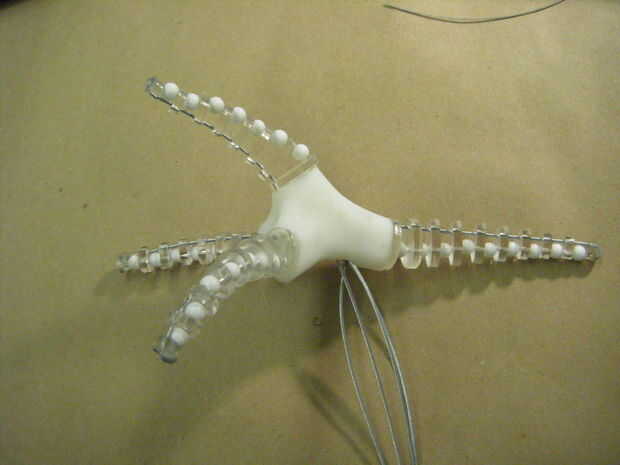

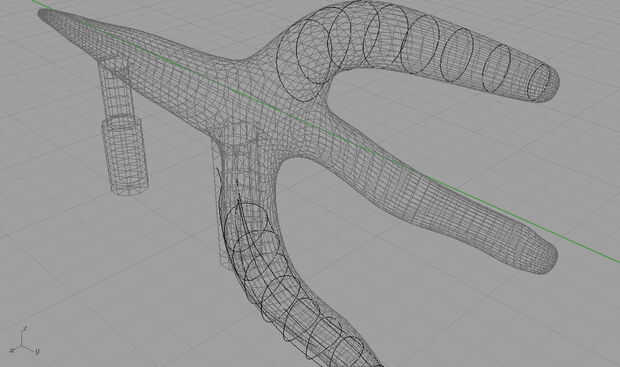

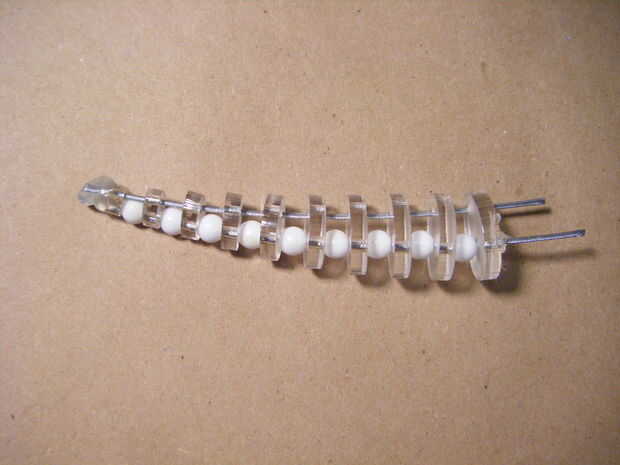

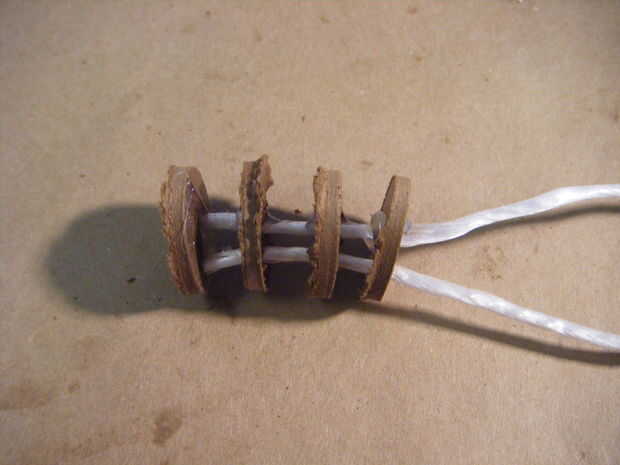

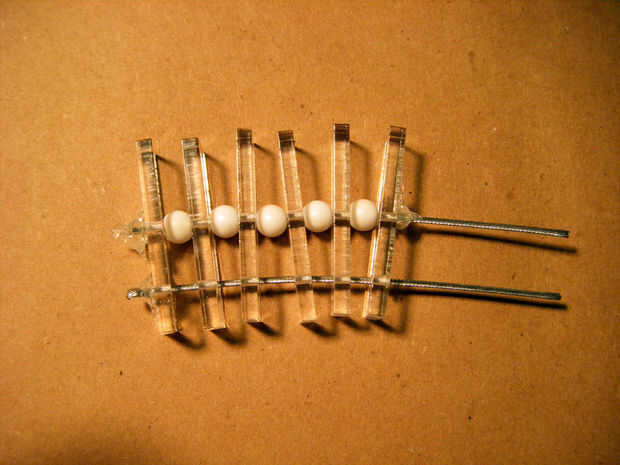

Decidí utilizar mecanismos de tentáculo para dar el movimiento de la criatura porque son fáciles de construir y parecía para adaptarse a la personalidad de las criaturas lo mejor. Primero construí unos mecanismos de prueba de lo que estaba disponible para asegurarse de que ellos me dan el movimiento que quería. Diseñé los mecanismos finales de Rhino tomando secciones transversales de la malla de base y corte de un acrílico de chatarra. La pieza central era 3D impreso de una sección de la misma malla de base. Puesto que todas las piezas finales fueron extraídos de la base, yo sabía que encajan precisamente en la piel, lo que permite mejor circulación y una mayor precisión. He podido construir el mecanismo entero (excepto el pedazo de centro y unos pequeños mechones de alambre de acero fino) con materiales de desecho que he guardado de otros proyectos o sacado de los contenedores de desecho. Esto ayudó a ahorrar algo de dinero en el proyecto y reduce residuos.
