Mod:Turn señales del ciclomotor + luz + luz de freno del cuerpo bajo (3 / 7 paso)

Paso 3: Construir los intermitentes y luz de freno!

Utilizamos veroboards con rastros de cobre pelados para los intermitentes y luz de freno, porque es más fácil unir en paralelo de esta manera. Utilizamos una dremel y raspadores para darles un tamaño personalizado. De esta manera se encajan perfectamente en sus casos más adelante. Puede decidir cuántos LEDs que quieras en cada señal de la vuelta y luz de freno. Elegimos esta constelación:

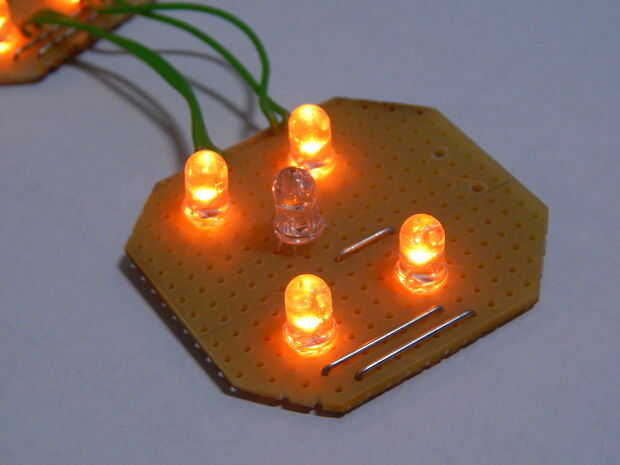

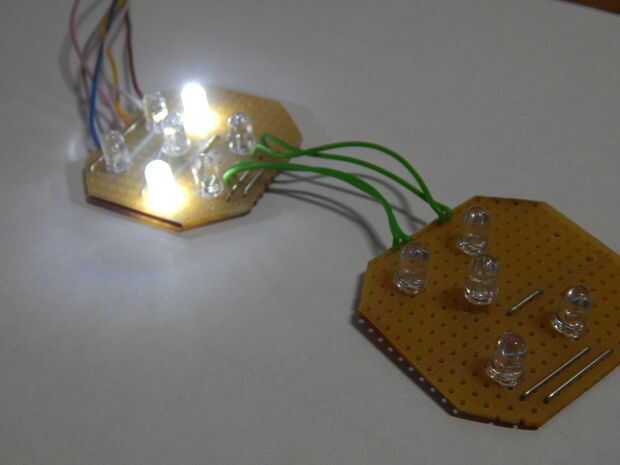

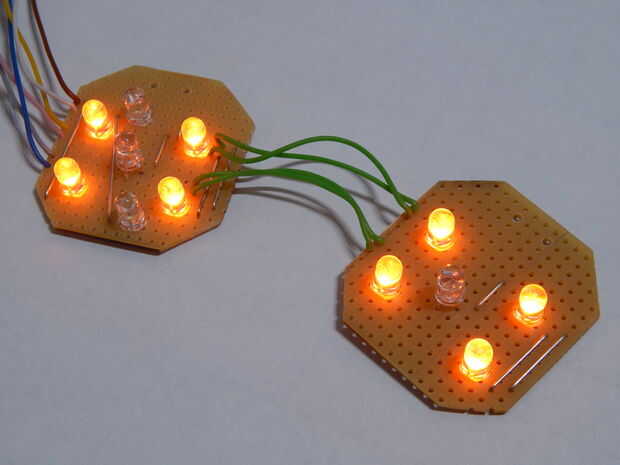

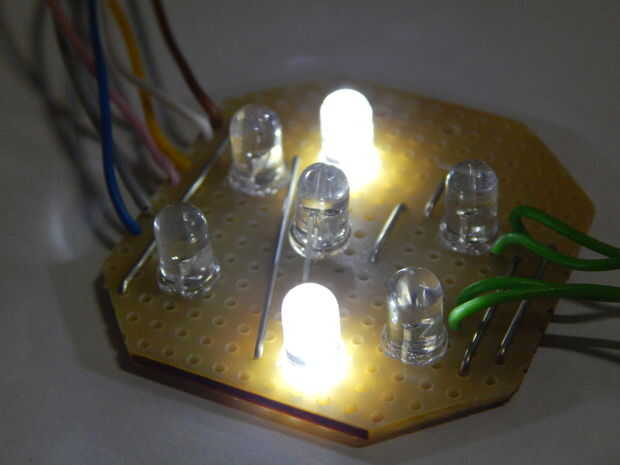

Intermitentes (4 de los):

4xorange LED (frente y reverso)

2xwhite LED (solo frente)

1 x LED RGB (frente y dorso)

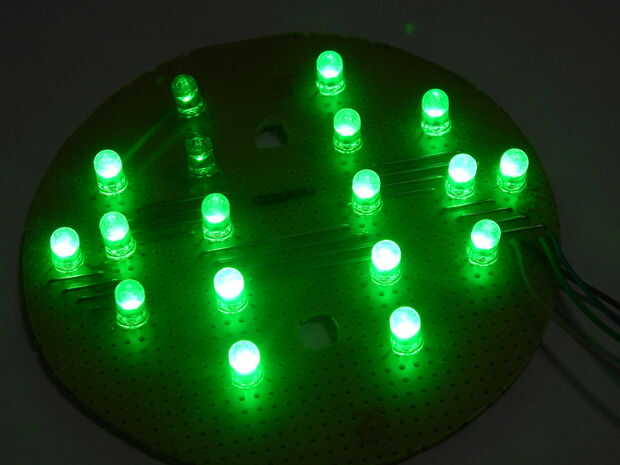

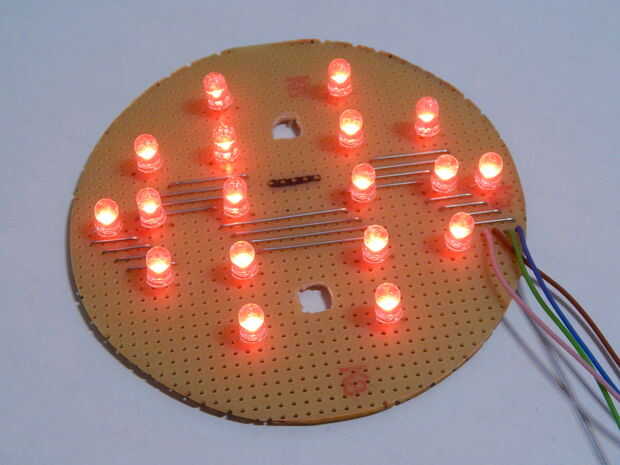

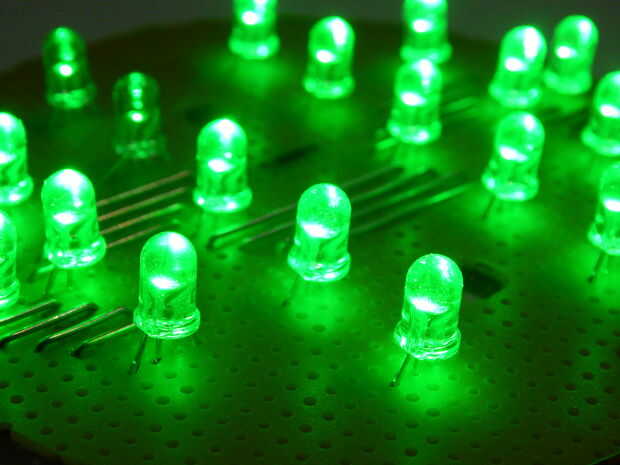

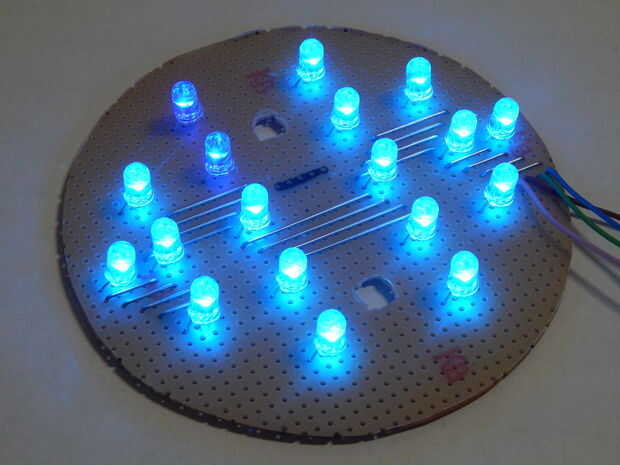

Luz de freno (1):

18 LEDs RGB

Todos los ánodos deben conectarse en paralelo. Y el cátodo de cada color. Al final necesita soldar los cables a cada cátodo y el ánodo común.
