Paso 4: Construir el Chip
Hay unas varios métodos que pueden aplicarse para construir el mod-chip; puede hacer un PCB y los componentes soldados a él, pueden soldar componentes para un tablero de perf o componentes pueden ser conectados mediante el método de soldadura de punto a punto. El método de soldadura de punto a punto se explica en este instructable.
El LED verde y rojo y las resistencias correspondientes son opcionales. Se utilizan para mostrar que el chip está en funcionamiento. Cuando la unidad de disco comienza a leer un disco, se iluminará el LED rojo. Si el chip se comunica con la unidad correctamente, se apagará el LED rojo y verde se encienden. Si los LED van a instalarse, un lugar para montar en el GameCube se requiere. Se sugiere grabar los LEDs en la rejilla de ventilación trasera como se muestra en el video de la intro y pasos finales.
Para este GameCube, no se utilizan los LEDs de estado y resistencias correspondientes.

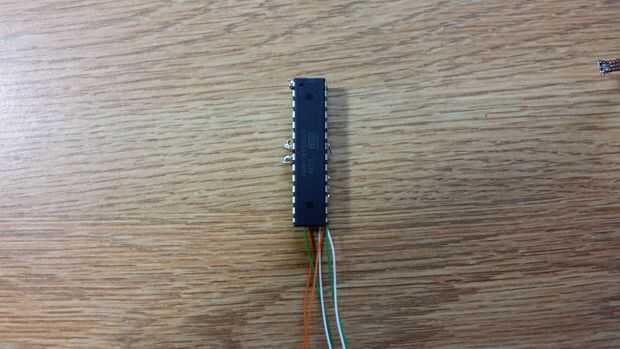

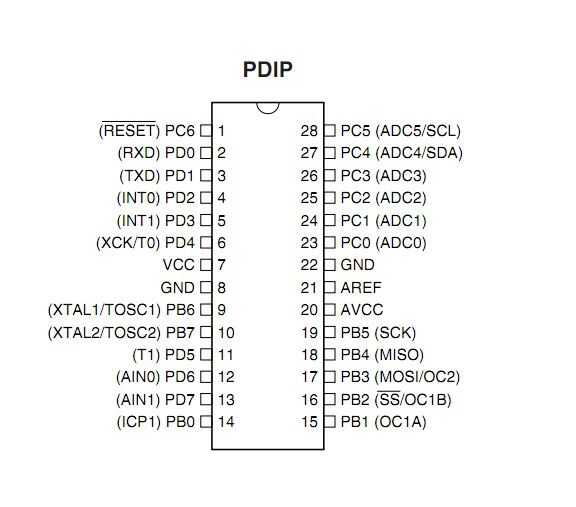

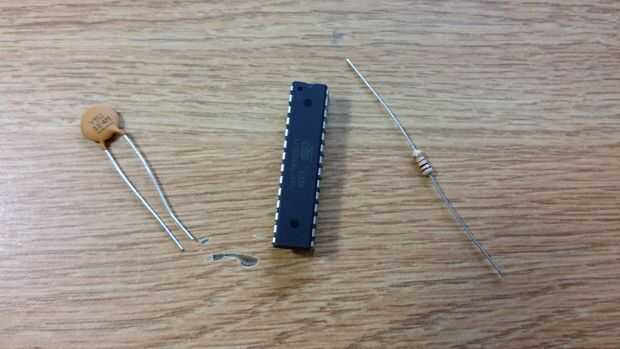

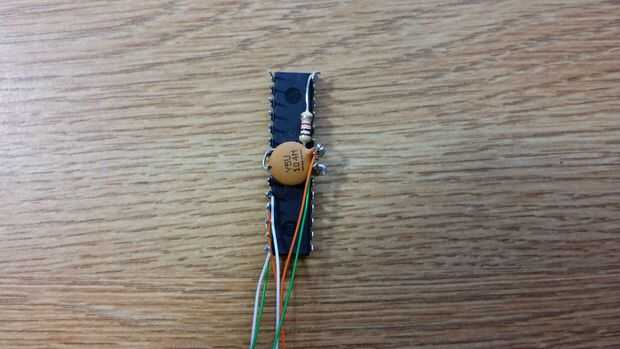

Para la soldadura de los componentes mediante el método de punto a punto, primero envuelva los cables de la resistencia de 1KΩ alrededor de patillas uno y el VCC del Atmega8. Soldar los cables, entonces corte la parte sobrante se conduce de la resistencia. Utilice un trozo de alambre o los revestimientos de los cables de resistencia para un puente entre las patillas AGND y tierra utilizando el mismo método utilizado en la resistencia de la soldadura. Luego, soldar y recortar las puntas de exceso de la 0.1μF condensador a los pines GND y VCC de los Atmega8 como se muestra en la imagen. Por último, tira y 4 a 5 pulgadas largo 30 AWG alambre pines 15, 17, 18 y 19, así como los pines VCC y GND de la Atmega8 de soldadura como se muestra en la imagen. Tira los otros extremos de los cables hacia atrás 1/8 de pulgada.
