Misterioso desvanecimiento LED ojos sin IC (actualizado: los pasos 3 y 4) (4 / 5 paso)

Paso 4: diseño

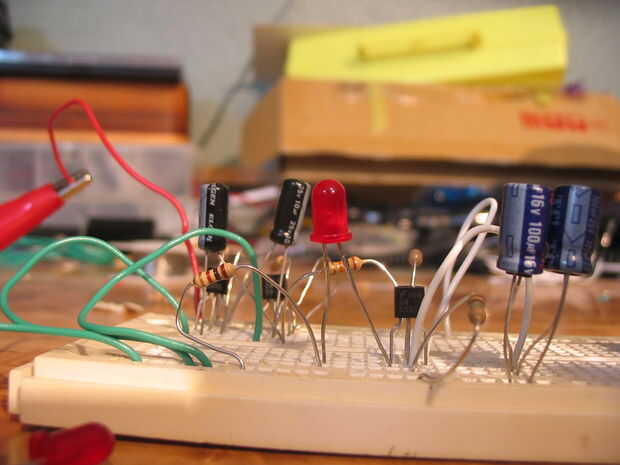

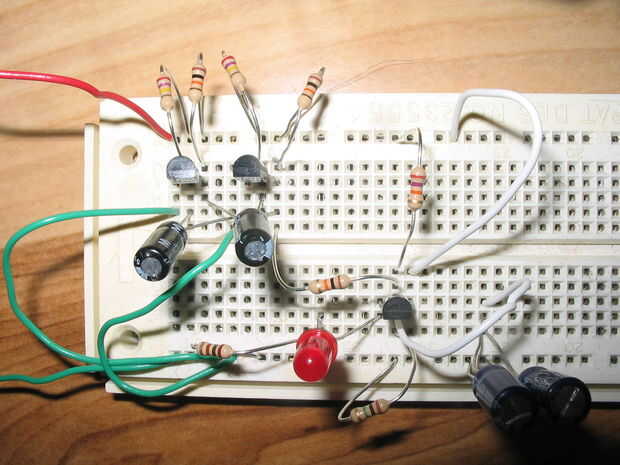

He tenido algunas preguntas sobre cómo obtener este circuito para trabajar, así que los pongo juntos una versión breadboarded.

Tenga en cuenta que algunos de los valores no coinciden con los esquemas (sólo lanzó esto junto con las piezas que estaban cerca de los valores originales). Los cambios son:

R4 y R5 = 270k (eran 330k)
R3 = 27k (era 33k)
C3 = 2 X 100uF (era 1 X 220uF)
Y obviamente Estoy manejando solo 1 LED...

Video de la versión breadboarded:
