MINILABORATORIO portátil en una mochila (6 / 7 paso)

Paso 6: Componentes de la electrónica

Componentes de la electrónica se dividen ampliamente en dos categoroies

1. pasivo: no requiere fuente de alimentación

2. activos: requiere una fuente de energía para operar

1. pasivos componentes:

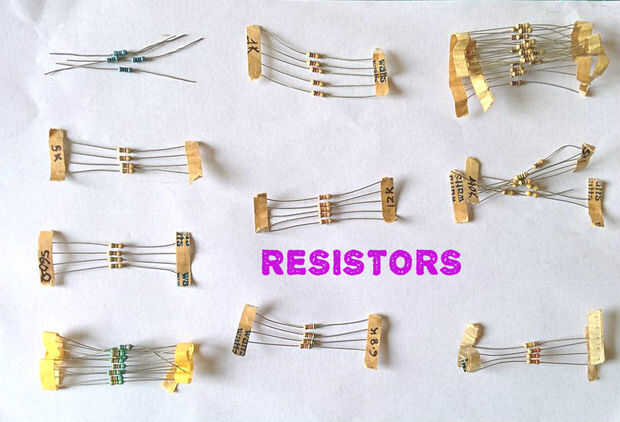

Resistencias:

Son fijos o variable (también conocido como potenciómetro o pote)

Su unidad es Ohm/kilo ohmios/Mega ohmios

registors comunes utilizados son

100 ohm, 220 ohmios, ohmios 330, 470 ohmios, 1 k, 4.7k.10k, 20k, 50k, 1M

1k, 5 k, 10k, potenciómetro de 20k y 50 k es suficiente para el experimento

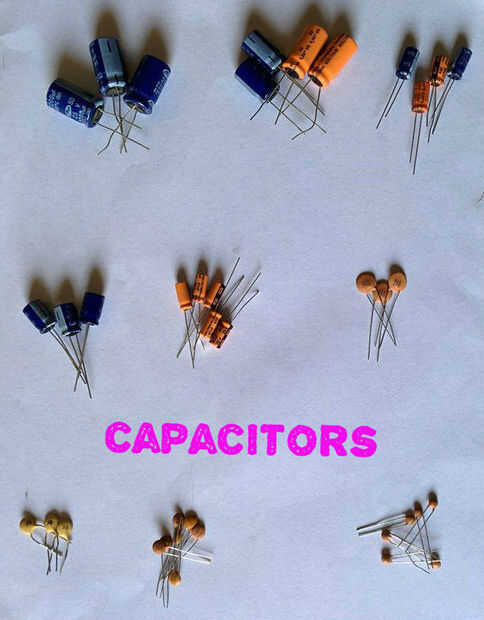

condensadores:

Se dividen en dos categorías polarizados o no polarizado. Su unidad es el faradio farad/micro o pico faradio

condensador de pequeño valor (menos de 1muF) son no polarizados y grandes value(greater than 1muF) están polarizados

Condensadores de cerámica normalmente son no polarizados donde como electrolítico y tantalio son polarizadas.

condensadores comunes:

22pF, 0.1muF cerámica

10muF, 47muF, 100muF, 1000muF, 2200muF electrolítico

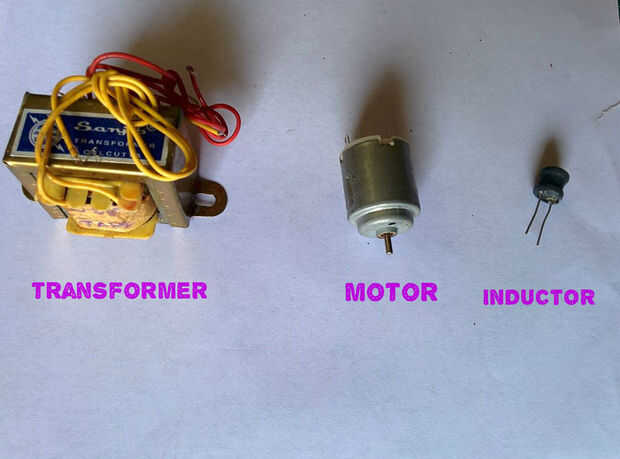

Inductores:

Normalmente está conformada por bobina y opera bajo el principio del electromagnetismo. Su unidad es Quique Quique/mili

Transformador y el motor también se basan en bobinas.

Tamaño varía según el requisito. Así que toma según sus requisitos

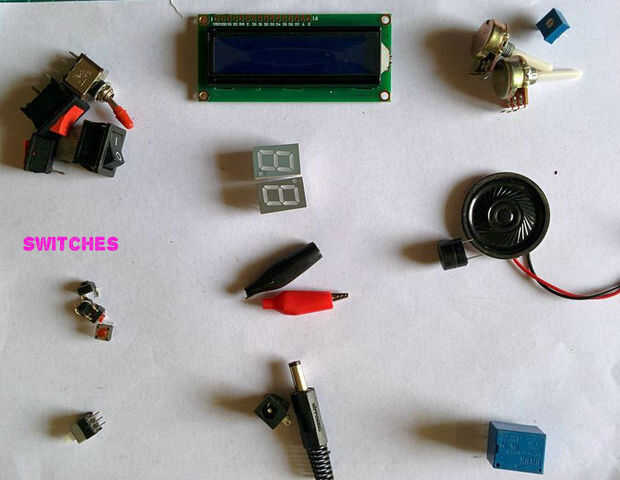

Interruptores:

Se utiliza para hacer o interrumpir la corriente eléctrica en el circuito. Hay verious tipo de interruptores disponibles en el mercado.

los interruptores utilizados son interruptor de botón, interruptor, interruptor on/off

2. componentes activos:

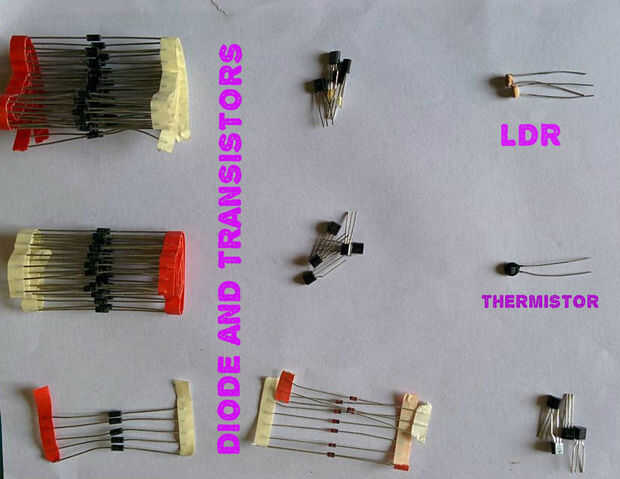

Diodo:

Lleva en una dirección simple utilizada para la rectificación.

comúnmente utilizados son:

UF4007 IN4007, IN4001,

Transistores:

Se puede utilizar como interruptor o amplificador. Tiene la base, colector y emisor de 3 patas. Consultar fichas técnicas para la identificación de pierna

comúnmente utilizados son:

2N2222, BC547, BC541, TIP41C

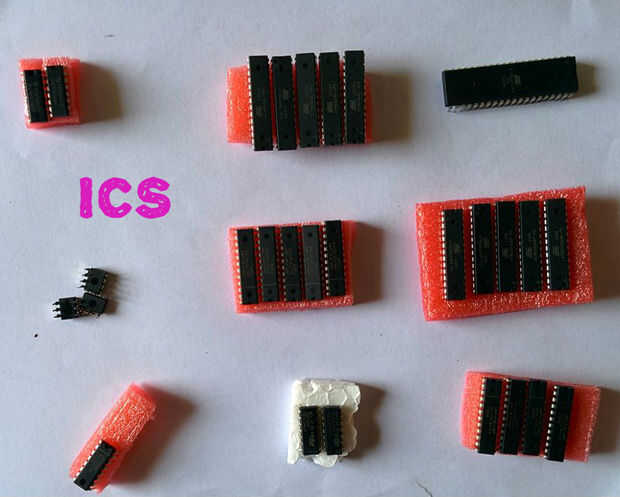

Intigrated Circuits(ICs):

Es un conjunto de circuitos electrónicos en una placa pequeña ("chip") de material semiconductor, normalmente silicio. Contiene varios miles de millones Transistores y otros componentes electrónicos.

microcontroladores-Atmega-8/16/32/168/328

registor-74hc595 Shift

OPAMP LM393

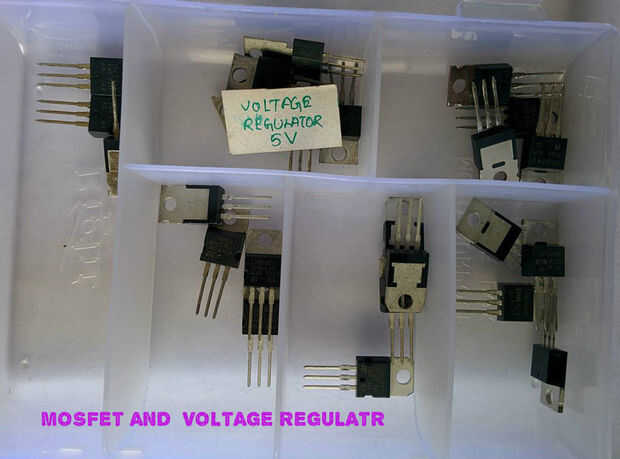

regulador de voltaje-LM317, 7805, 7809

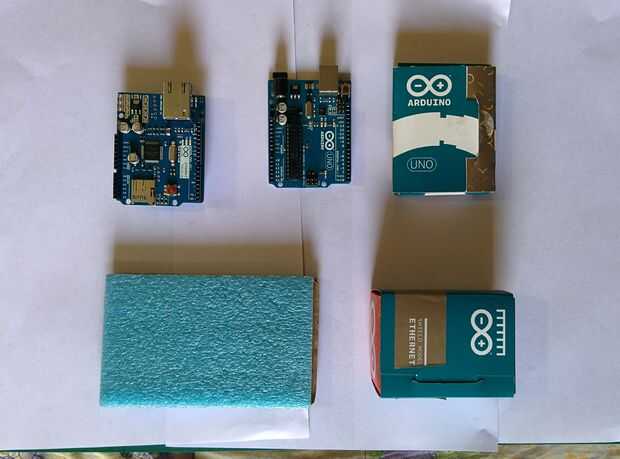

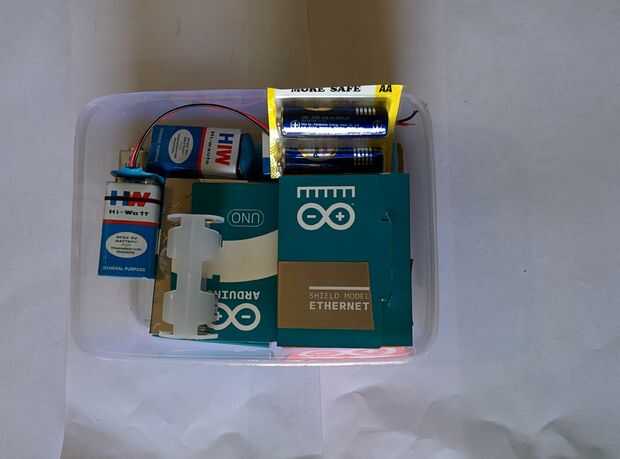

ARDUINO y RASBBERRY PI:

Estas son el microcontrolador más popular. Se pueden utilizar miles de proyecto. Búsqueda de idea de proyectos arduino diferente. Sitio web oficial de Arduino también proporcionan tantas conferencias para comenzar.

Aparte de los componentes arriba mencionados debe llevar algunos componentes más que se escribe a continuación:

1. siete segmentos para la indicación

2. LCD (16 x 2 o 20 x 4 caracteres)

3. Optoaisladores

4.Light registor dependiente

5 termistor de

6 IR led

7 zumbador y altavoces

8 relés

9. conectores y terminales de tornillo, gato y disipador de calor

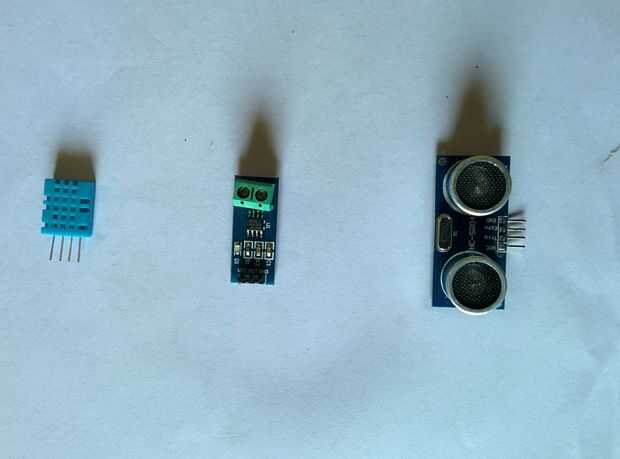

10. sensores

11. transformadores, motor de la c.c., servo motores

12. mini PCB taladro y brocas (siempre tomo pero su opcional)
