MINILABORATORIO portátil en una mochila (1 / 7 paso)

Paso 1: Herramientas básicas

Antes de hacer un nuevo proyecto de electrónica, necesitará algunas herramientas básicas y el conocimiento de cómo utilizarlos para completar su proyecto. Aunque hay gran número de herramientas disponibles para trabajo fácil pero usted debe tomar las herramientas más importantes de lo contrario tienes que llevar el peso extra.

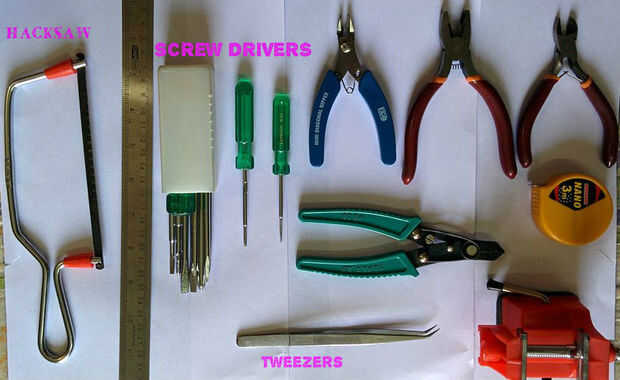

Estas son las pocas herramientas assential que llevo con mi mochila

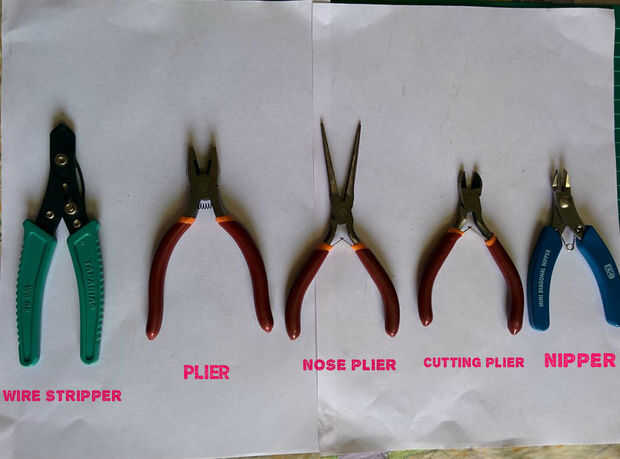

Herramientas para trabajar con los cables:

Cortadores de alambre son herramientas especializadas para hacer un corte limpio a través del cable del filamento o soportes. Peladores de alambre son otro tipo de herramienta especializada para quitar el aislante de un cable. Pinzas se utilizan para doblar alambres en componentes para caber en la placa de circuito. es una herramienta muy útil para la celebración de los pequeños componentes y para quitar el IC de la placa o de la base de la IC. Son una extensión de sus propias manos y dedos.

Ver las fotos para herramientas

1 cortador de alambre

2. los pelacables

3. pinza

4 pinzas

Alicates de corte : se utilizan cuando ha soldado el componente y quiere cortar el cable restante del componente. Tiene hoja a un lado por lo que fácilmente puede cortar la parte restante después de la soldadura de PCB

Alicates de punta larga – Se utiliza para el doblez de los cables de componentes o puede usarse para guardar el componente mientras se suelda como componente calentarse debido al calor del soldador. También puede ser utilizado para sujetar las tuercas mientras aprieta los pernos de

5. pinzas

Destornilladores, tornillos y tuercas:

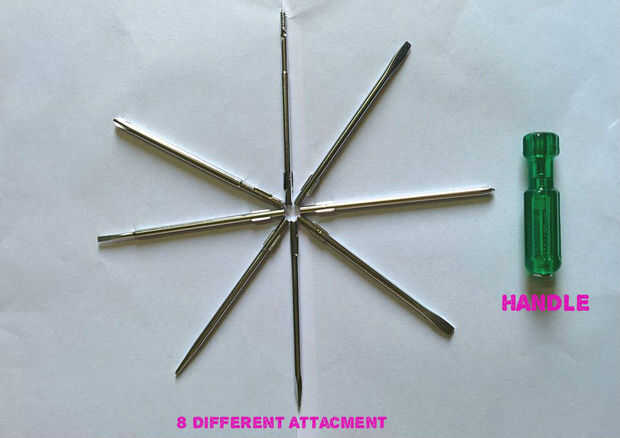

Destornilladores se utilizan que Atornille y desatornille el perno, tornillo etc. y también utilizados para la conexión eléctrica. Tomar diferentes tamaños de destornilladores. Sugiero un destornillador set al igual que yo (véase las fotos) para el laboratorio portátil. Este set de destornillador tiene un asa única que puede ser fijo con todos los tamaños y formas. Tomar el destornillador de precisión para tornillos de tamaño pequeño. Tomar pocos tornillo, pernos y tuercas en bolsa de plástico pequeña o recipiente.

Herramientas de corte:

Para propósito de corte son las pocas herramientas que es esencial durante el trabajo de proyecto. Elegir un pequeño hacksaw.see las fotos de mini arco de sierra...

1. mini Sierra

2. tijera

3. cortador de papel

4. cortador de PCB

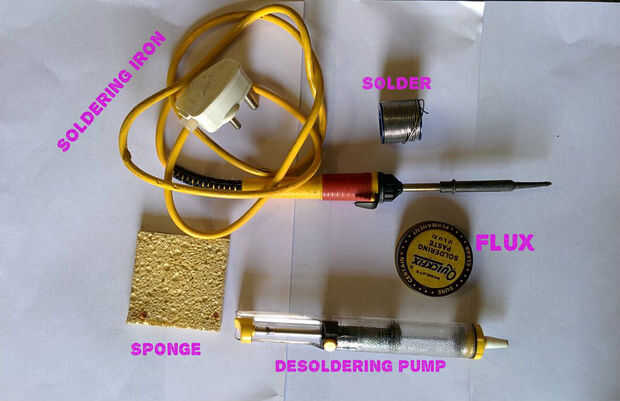

Herramientas para soldar:-

Más importante y utilizada una herramienta que necesita de soldadura y alambre de soldadura.

1. Soldador (15-35 vatios es buena)

2. soldadura

3. flujo: utilizado como agente de limpieza, que fluye, purificación.

4. soldadura de la mecha: a desoldar la soldadura no deseados

5. bomba de desoldar: para desoldar la soldadura no deseados

6. esponja para limpiar hacia fuera la punta del soldador

Dispositivo de retención:

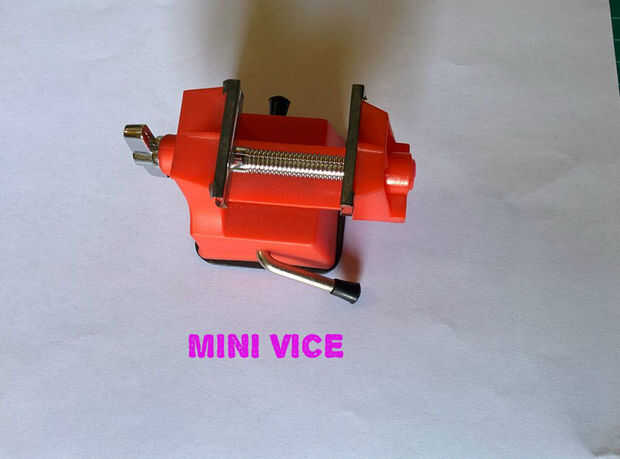

Vice se utiliza normalmente para la celebración de la Junta de PCB. Te sugiero para elegir un vicio pequeño como se muestra en la imagen

que ocupan poco espacio y más ligero también.

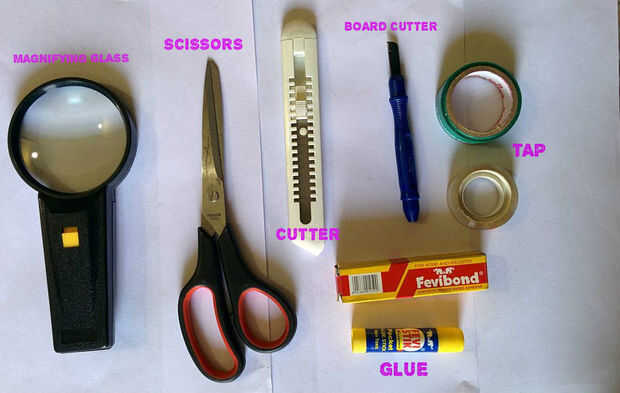

Lupa:

Puede ser utilizado para ver las pequeñas marcas en los componentes y también para examinar los rastros de circuito y las conexiones de la soldadura. Le sugiero para tomar una copa con luz led que es muy útil durante el trabajo.

Grifo y pegamento:

Añadir algunos grifos de diferentes tamaños y pegar en tu bolso que es muy útil durante su trabajo
