Paso 16: Diseño de Panel de diagrama

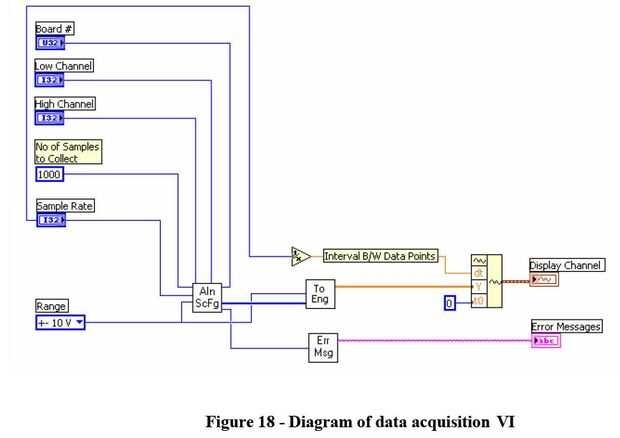

En finalización y si el cableado es correcto, el diagrama deberá verse como se muestra en la figura 18.
Hay algunos componentes opcionales adicionales y el cableado que se ve en el diagrama:
Después de conectar todos los cables como se muestra en la Fig.18, proceder a la parte frontal y llene la información apropiada en el panel frontal como se describe a continuación:
Prueba
Baja y alta del canal 0 para el control del canal.
Ajustar el generador de funciones para la salida de 100 Hz, señal de onda senoidal de 2v pp
Dependiendo de la frecuencia de la onda de entrada, introduzca un número de frecuencia de muestreo adecuada.
El número que escriba debe ser al menos dos veces la frecuencia de la onda de entrada.
En la cuenta, poner el mismo número que la frecuencia de muestreo.
Después de ingresar la información correspondiente, haga clic en la flecha a la derecha como se muestra en la fig.16 a continuación para comenzar a adquirir datos.
Si la información introducida es correcta la señal recogida aparecerá en el panel frontal.
Como habrás dado cuenta, la adquisición de datos se realiza solamente en el momento de hacer clic en la flecha derecha
Para hacer una continua de datos adquisición haga clic en las flechas de bucle y la adquisición de datos continuará hasta que se presiona el botón de parada.
Fin
Escrito por Tariq Naqvi
