MiniLab 1008 y LabVIEW (12 / 16 paso)

Paso 12: Diseño de Panel de diagrama


Paso 4 - constante numérica

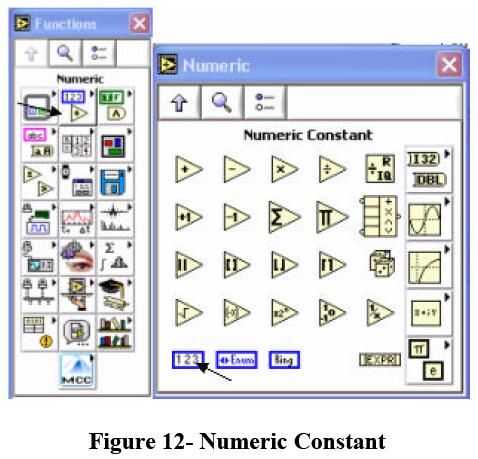

En el menú de funciones Seleccione numérico y elija numérico constante como se muestra en la Fig 12.

Nota:'' valor numérico Enter 1000 en el campo constante. Repita el paso 4 e introduzca el valor de 0.
La razón por la que estamos haciendo esto es para proporcionar una entrada al número de muestras a recoger y a
proporcionar una entrada a t0 (activar el tiempo de la forma de onda). Por favor, vea la figura 18 para obtener más información.
