Mini taladro con motor de corriente continua

Hola, aquí os muestro una nueva versión de mi mini taladro, especialmente diseñado para el PWB, pero puede ser útil tanto para la perforación y lijado o pulido, etc...

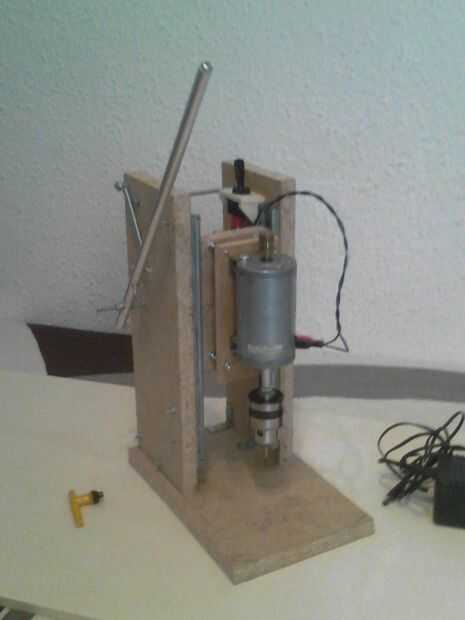

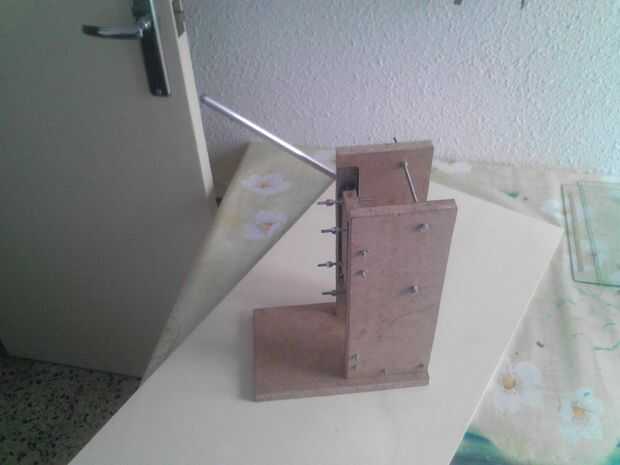

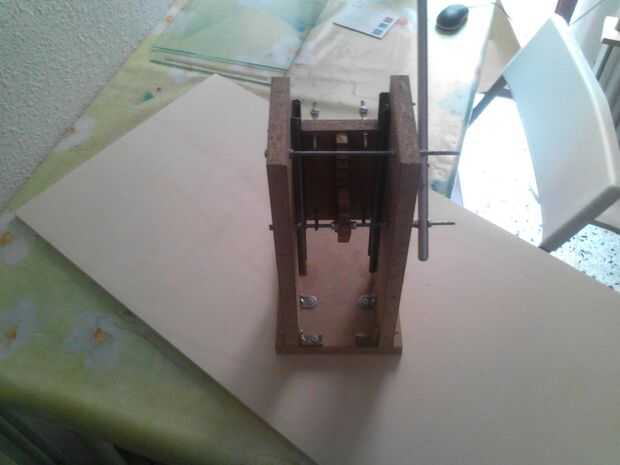

El principio de funcionamiento es simple, en dos guías de diapositivas (tipo cajón) pusieron la base para el taladro.

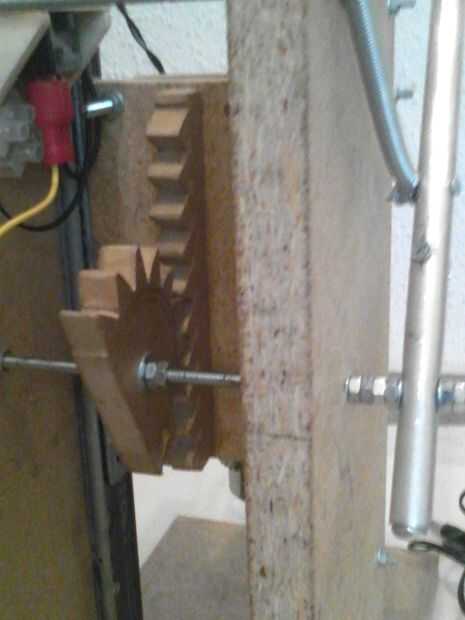

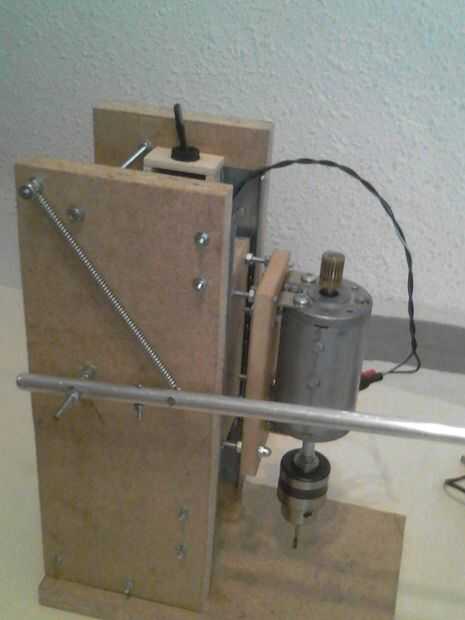

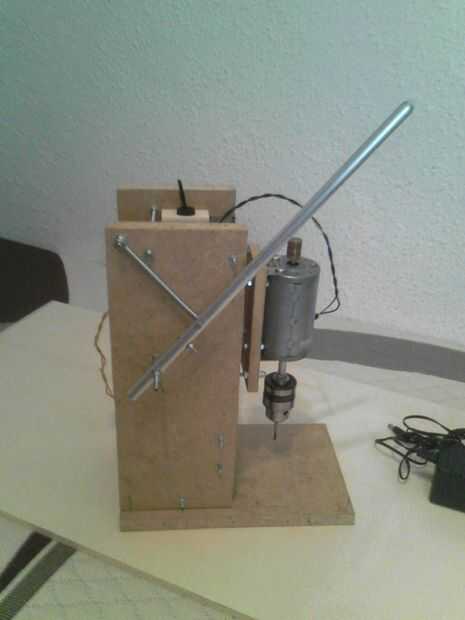

El movimiento de estas guías se consigue utilizando una palanca, retenida por un resorte. El movimiento de esta palanca gira un engranaje (hecho por mí, madera), que mallas con una parrilla en el soporte de taladro.

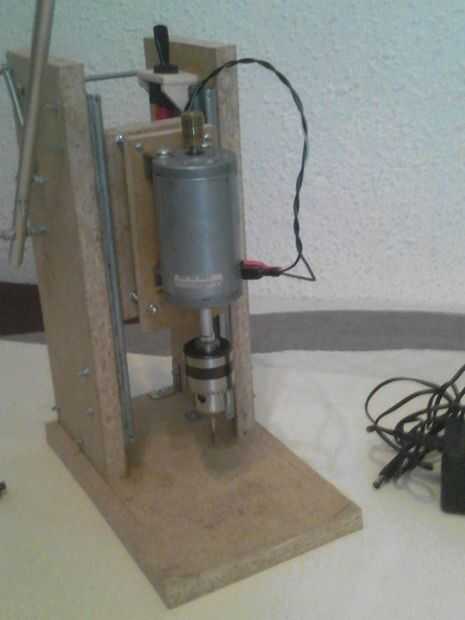

En este caso, ya que tengo varios motores de gran alcance, pensé que sería interesante poner uno de estos motores y un mandril de taladro y todo arreglado.

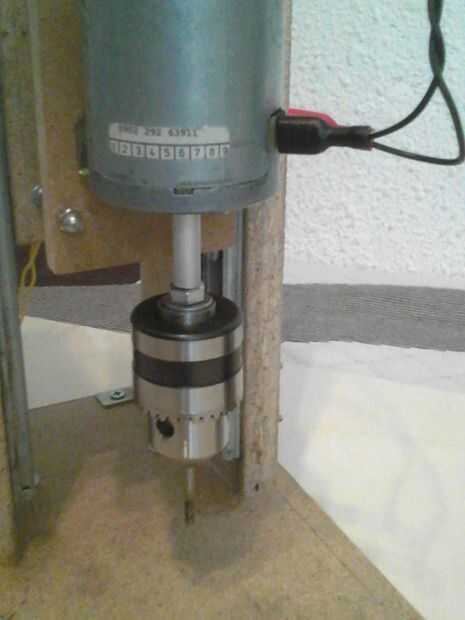

El mandril y el eje del motor están conectados por el último conectado a un tornillo que a su vez sujeta el mandril. Todo esto junto por un tubo de aluminio que permite un buen agarre.

Hasta el momento funciona bastante bien, el motor es silencioso.

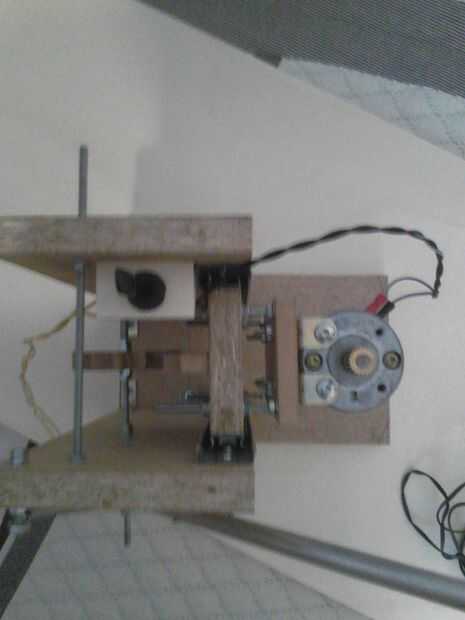

Poder el motor utiliza una fuente externa de 16v-1A, pero creo que queda un poco corto, idealmente con 24 Vdc de alimentación. Puse un interruptor de palanca para control ON-OFF.

Gracias por la visita
