Mini CNC Plotter (7 / 10 paso)

Paso 7: Agregar la pluma del Plotter

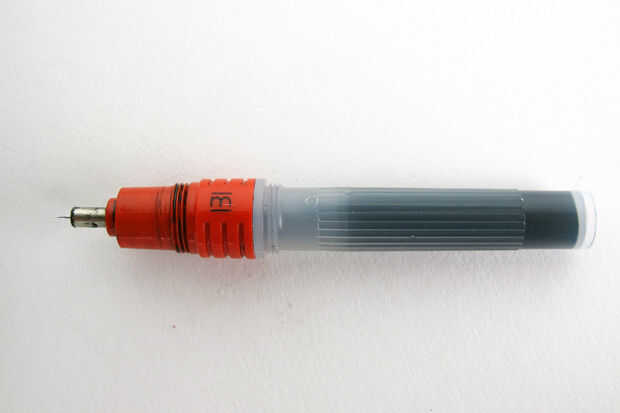

Si usted compra una rotring rapidograph pluma en un sistema como éste,

http://www.Amazon.com/Rotring-Rapidograph-Technica...

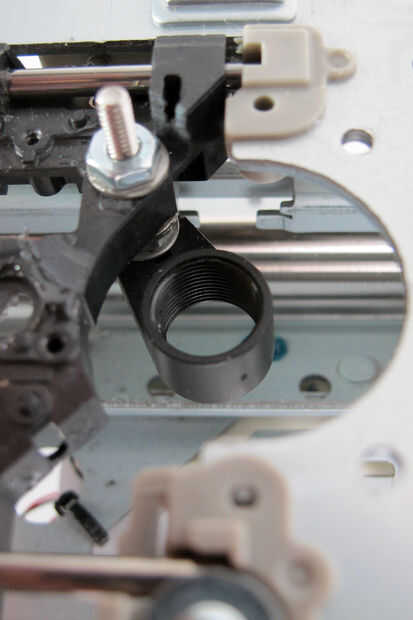

también recibirá una pieza de montaje roscado que puede ser útil para la fijación de la pluma del trazador para el mecanismo de DVD.

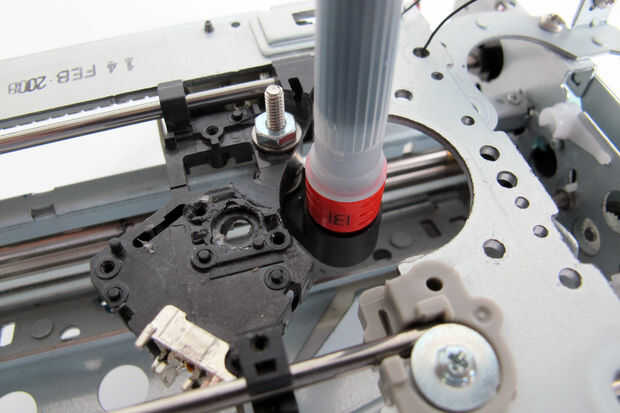

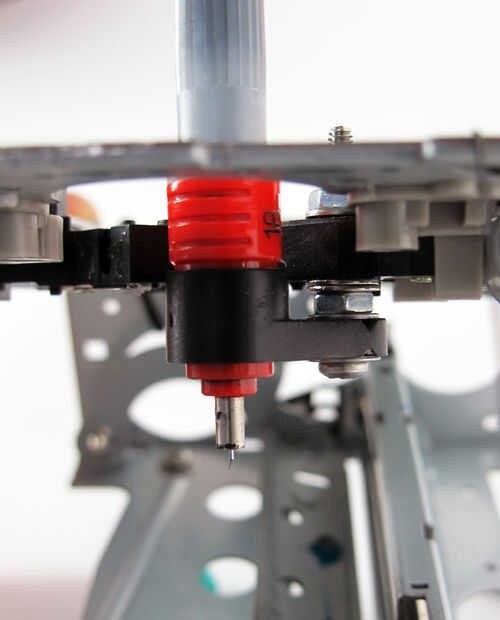

Encontrar un buen lugar para montar la pluma puede tardar algún tiempo. Terminé usando una dremel para aplanar una superficie de plástico para ayudar a mantener las cosas planas. La forma de que la pieza de montaje es instalada es posible desenroscar fácilmente la pluma cuando haya terminado con un dibujo.
