Paso 9: Herramientas de Software
Esta máquina CNC de escritorio trabaja con G-Code, el estándar para la interfaz de la máquina CNC. Para empezar a te dibujo tendrá que generar primero algunas instrucciones de dibujos de la máquina.

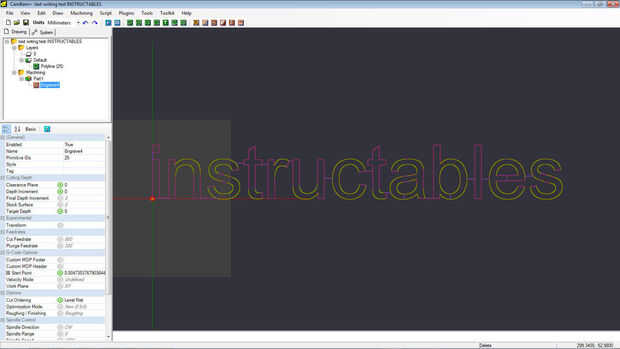

CamBam es una gran pieza de software para la producción de G-Code:
Tienes 40 usos y si mantener el programa abierto todo el tiempo puede estirar para durar bastante tiempo. Utilizo el comando grabado para dibujar vectores y cambio el despegue a lo que funcione para mi solución del eje z. Una vez que han salida instrucciones G-Code son varias opciones de software para enviar esto a Arduino.

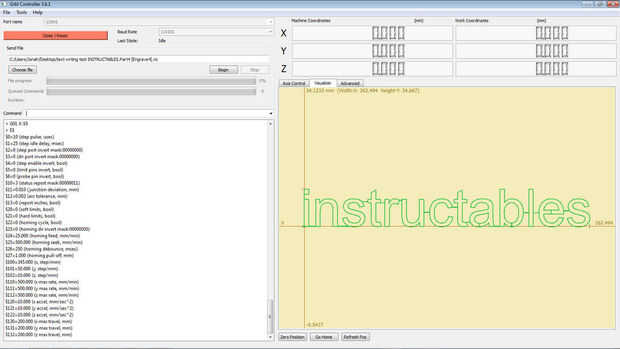

GRBL es un firmware de código abierto grandes que usted puede optar por subir a Arduino: https://github.com/grbl/grbl . Este programa escucha el puerto serial de las instrucciones de código de G. También puede utilizar este programa envío de código de G para el archivo de código de G para el Arduino: https://github.com/zapmaker/GrblHoming/releases
Para obtener el trabajo Grbl G-Code remitente que tendrá que configurar el puerto a cualquier puerto Arduino está conectado a desbloquear la máquina, establecer la velocidad de avance y calibrar el número de pasos por mm para cada eje. Configurar mi eje y DVD rom para: 50 pasos / mm y mi eje x compacto impresora Foto: 345 pasos / mm. Utilizar una velocidad de avance de dondequiera entre 10 y 400 dependiendo del tipo de lápiz que estoy usando y la calidad de la impresión que estoy buscando.
