Mini CNC Foam Cutter (5 / 9 paso)

Paso 5: Crear el alambre del nicrom, elemento de calefacción.

Una vez que se extrae el alambre de nicrom del secador usted puede cortar una pieza de 7" de largo y prepararlo para su máquina.

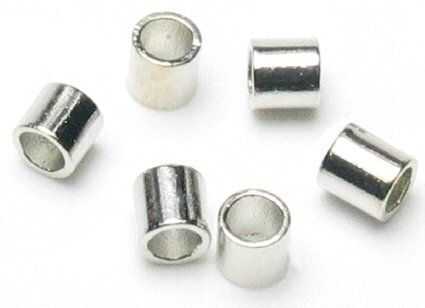

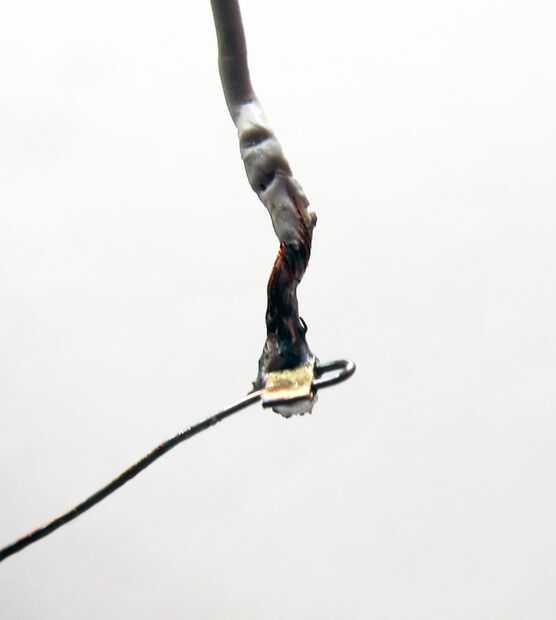

El principal desafío para mí fue de soldadura al alambre del nicrom sí mismo. Encontré que con Plegadores de joyería y prensar alrededor de un lazo del alambre del nicrom permitieron contacto sólido de un material soldable.

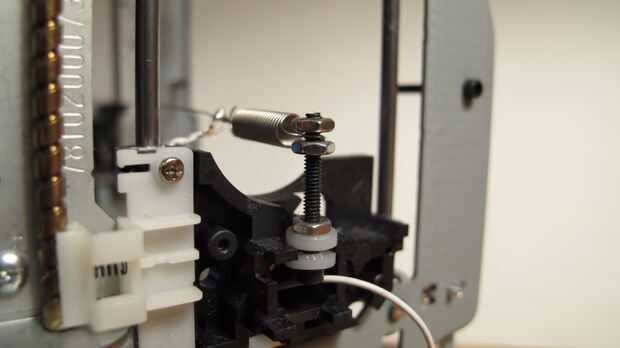

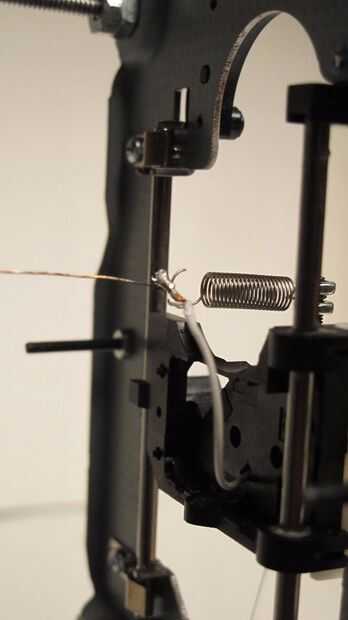

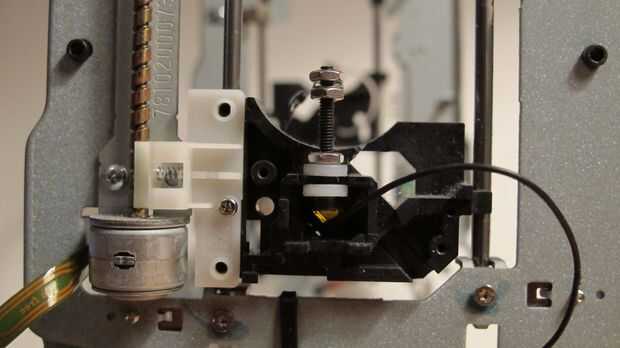

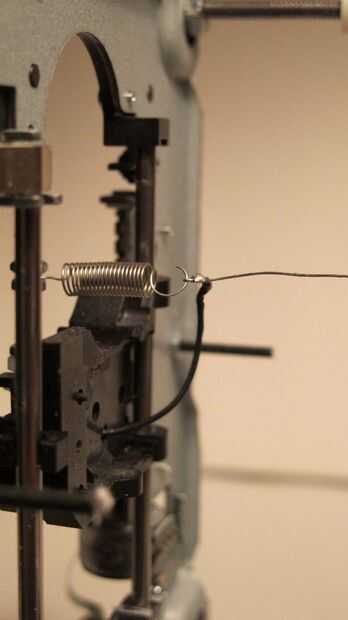

Adjuntando el nicrom a los mecanismos de CD utiliza un par de resortes débiles y encontrar un agujero para enganchar en.

Yo uso un adaptador separado para los motores y para el alambre de nicrom. Además, asegúrese de que los alambres de nicrom no cortos (es decir, no conectarlos a nada metálico en el CD-ROM).

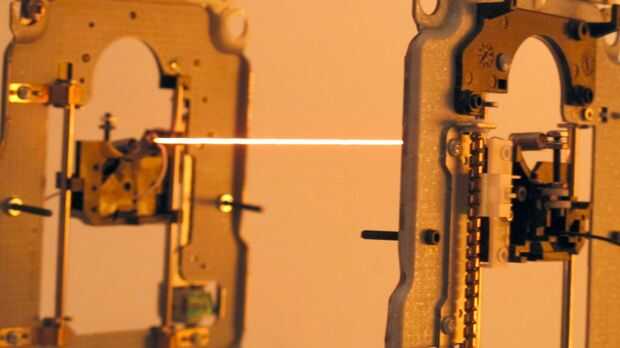

Utilizar el alambre del nicrom con un adaptador de 5V, cuando se utiliza un adaptador de 12V va rojo caliente que es ideal para fotografiar pero un poco demasiado caliente para la velocidad de los motores.
