MINI BOBINA TESLA 50KV!!!!!! (revisado) (4 / 5 paso)

Paso 4: la secundaria y primaria

secondary:
Esto le llevará mucho tiempo hacer pero es bastante fácil. Todo lo que tienes que hacer es envolver el cable 32 awg alrededor de PVC pipa hasta aproximadamente una pulgada de espacio en cada lado y sostenga en su lugar con cinta o hacer lo que mayoría de la gente y cubrirlo en brillo. Lo la mina: pongo 3 clavos en mi escritorio, en uno pongo el papel de hilo, los otros dos que solía mantener la tensión en el cable así que podía usar ambas manos para sostener el tubo, me tomó cerca de 1/2 hora para terminar.

primaria:

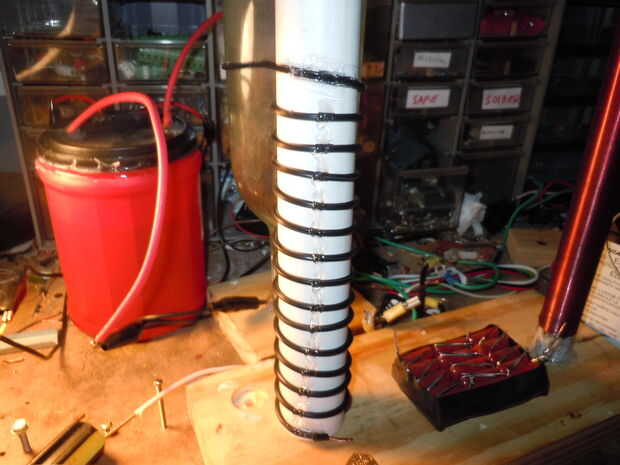

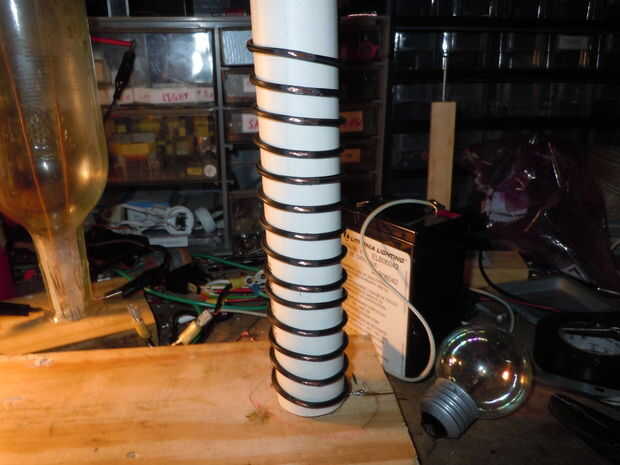

Después de que han reducido su diámetro de 1" PVC a la longitud coge tu cable y enróllelo alrededor él tubo. El aislamiento de un extremo del alambre y pegue en la parte inferior de la tubería. El otro extremo en un vicio y tensar el cable (no a ajustado o el pegamento se desprenderá), gire el tubo hasta que esté todo de alambre, la separación de alambre debe ser aproximadamente 1/2" de distancia. al llegar al final deja un poco de alambre que sale al final y la parte aislada para el tubo del pegamento, ahora adhiera cada vuelta a la pipa todo el camino así no viene suelto.

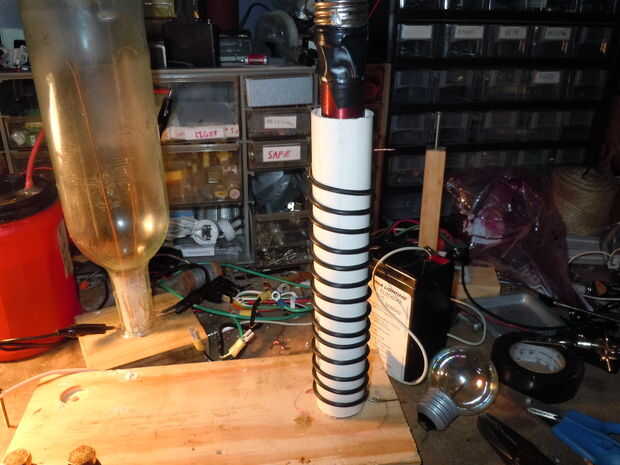

La secundaria en la placa de extremo del pegamento, perforé un orificio de 1" antes de que pegué en apoyo. Ahora deslice la primaria sobre y péguelo a la junta después de usted ha centrado.

En esa última foto, el brillo es el alambre expuesto pero parece que la reflexión sobre el aislamiento.
