Mini barco de cabina (1 / 5 paso)

Paso 1: Organizar y realizar cortes

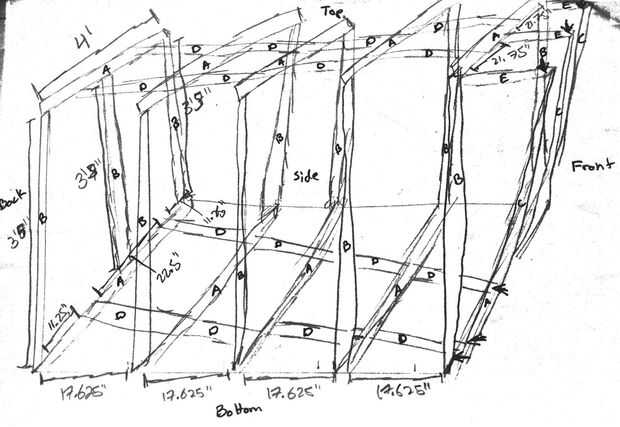

Crear 5, carta llamado pedazos de madera. (A, B, C, D y E)
A - 4' B - 3' 5" C - 4' 2 ¼ (2.25)" D - 17 5/8 (17.625) "E - 1' 6" (1.5')
Nota: Use la de 2 "X 4" X 8 "madera para las piezas A, B y D y el 2" X 4 "X 10' de las piezas C y E

Se necesita 10 A piezas, 11 B, 3 C las piezas, piezas D 16 y 3 piezas E

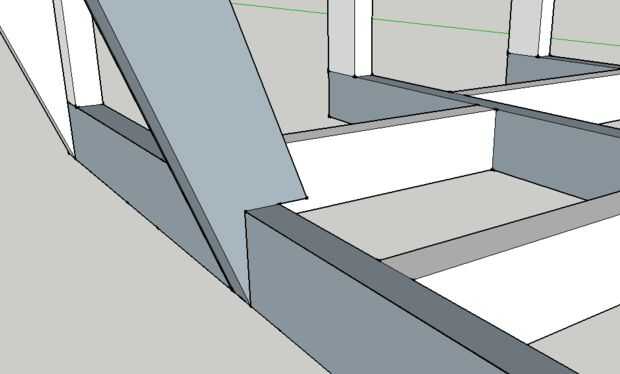

Mida desde la parte superior de todas las piezas E un ángulo de 25°. 3¾ pulgadas desde el lado de la pieza E, dibujar un ángulo de 70°. Estas piezas hacen p la parte superior del arco. Adjunto es una foto. Borrar las líneas que no se muestran en la imagen y utilice la sierra caladora para cortar a lo largo de las líneas restantes.

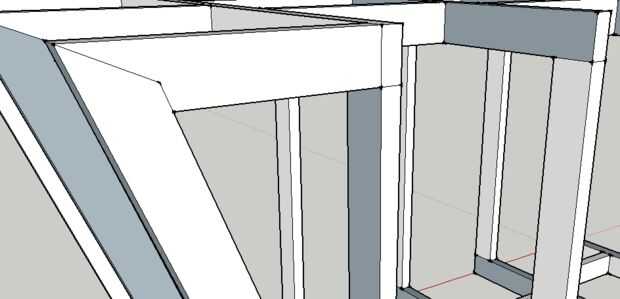

En todas las tres piezas C, dibuje un ángulo de 45° desde la parte superior. Luego en el otro extremo, dibuje un ángulo de 20 º desde la parte superior para formar un trapecio. En una sola pieza C, dibuje un ángulo de 70° desde la parte superior 3¾" desde el extremo donde se señala el ángulo de 20°. (Ver imagen). Borrar líneas no visto en el cuadro y cortar con sierra caladora eléctrica a lo largo de las líneas restantes.
