Mina de detonación remota Airsoft / trampa presente (4 / 6 paso)

Paso 4: electrónica

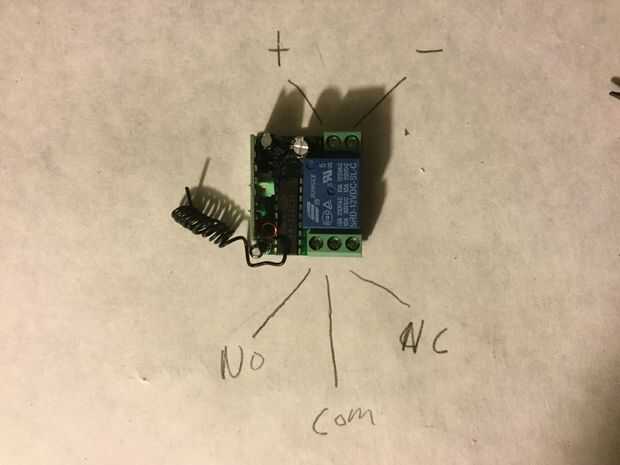

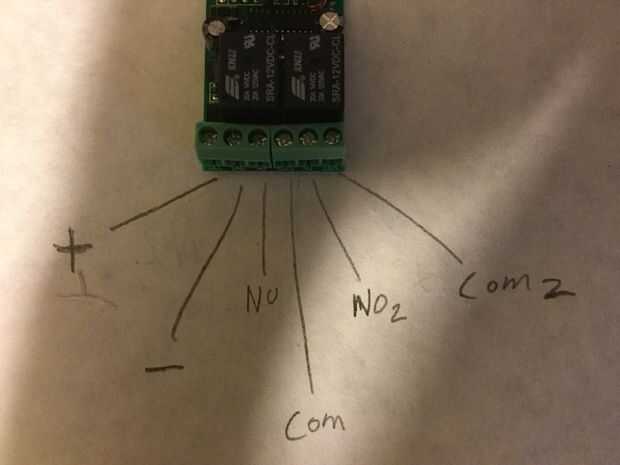

Tengo 2 tipos de interruptores remotos que se muestra. Vamos a utilizar la +,-, NO (normalmente abierto) y el COM (común). El primero es un interruptor de dos canales (estoy usando que uno para este instructable, no por cualquier razón) para NO2 y COM2 no se utilizará. El segunda se muestra el conmutador es s canal único interruptor. NC (normalmente cerrado) no se utiliza. Si esto que conectes, cuando la mina se da vuelta, irá de inmediato y apagar cuando se presiona el botón del control remoto. No quiero a menos que quieras volar tú mismo!

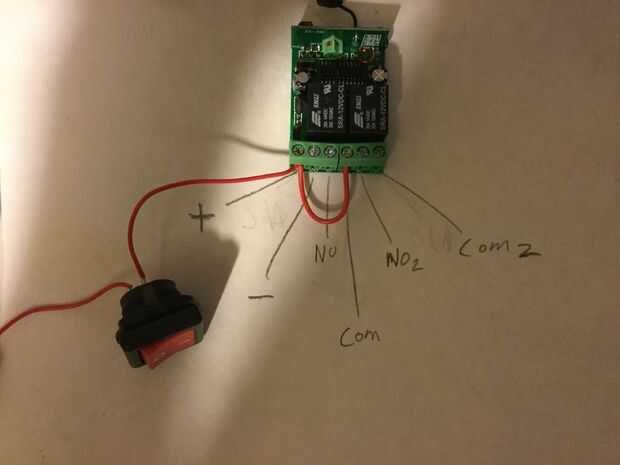

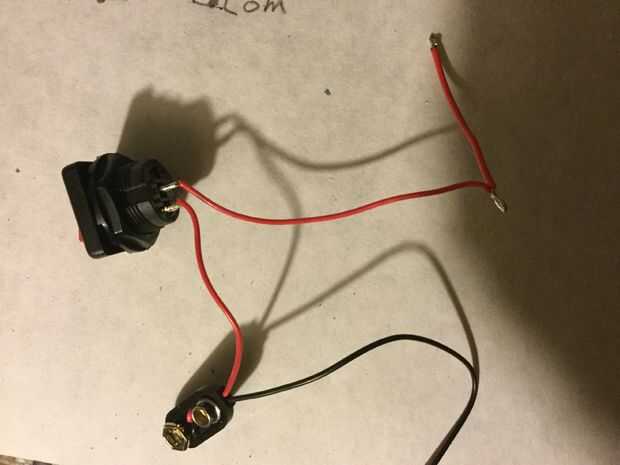

Para comenzar, tome el enchufe de 9 voltios y soldar el cable rojo a un puesto del interruptor SPST y otro cable rojo en el otro post. En el extremo del segundo cable rojo, empalme en otro corto precio de rojo que para un puente de alambre. El extremo con el empalme entra el + puerto, luego el cable de acoplamiento corto entra en el puerto COM.

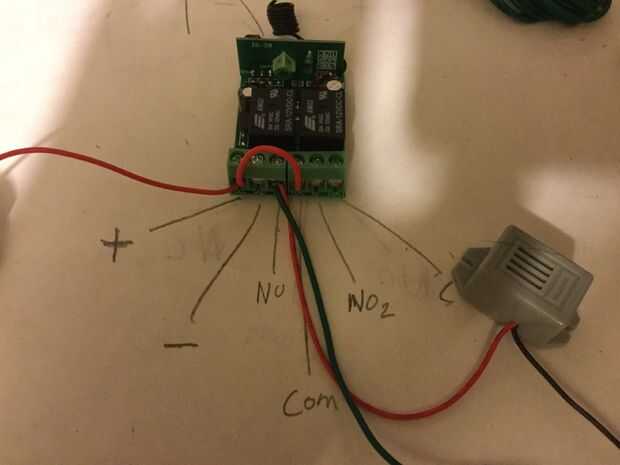

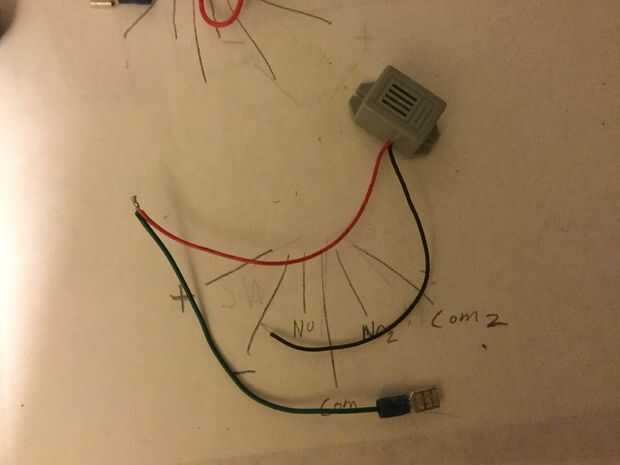

Obtener el zumbador piezoeléctrico y el sabor de un trozo de alambre (estoy usando cable verde) en el cable rojo de la alarma o el lado positivo si no sin hilos (cables, no ejecute un cable a él). Engarzar un conector en el extremo del alambre verde. En el empalme de esta, puesto en el puerto del NO del interruptor remoto.

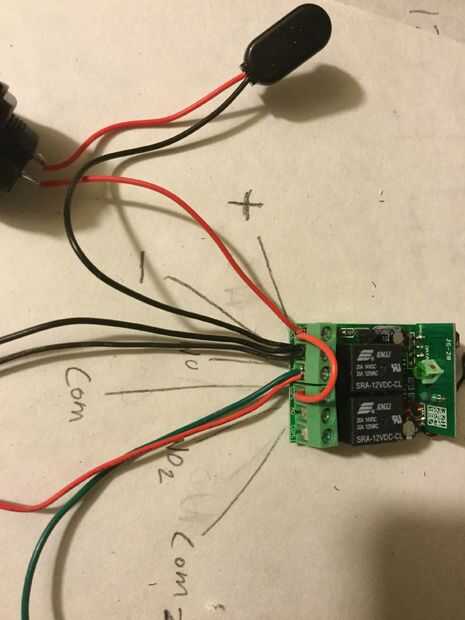

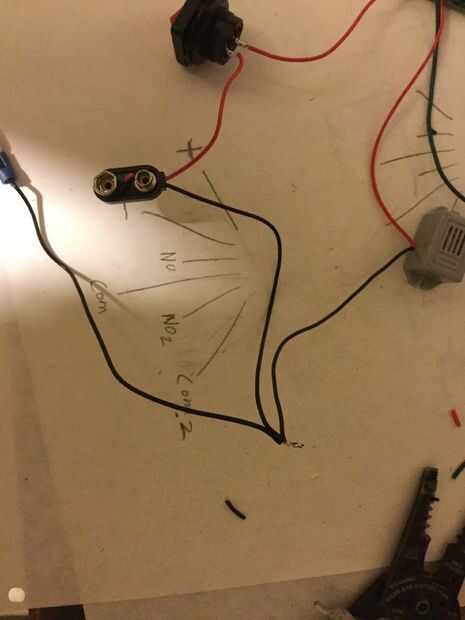

Tome un pedazo de alambre (estoy usando negro) y engarzado en un enchufe en un extremo. Empalme el otro extremo con el cable negro del enchufe de 9 voltios y el cable negro de la alarma. Introduzca el empalme en el - puerto.

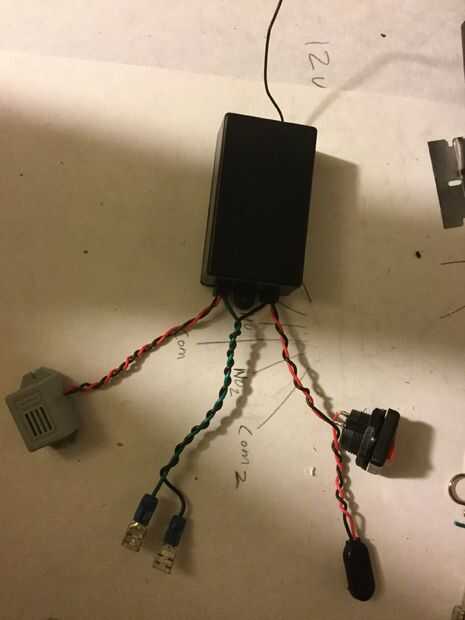

Se realiza el cableado. Poner el interruptor de control remoto en su caja y tuerza los alambres juntos para mantenerla limpia y como se muestra.
