Millow: 3D un cuerpo T-spline con Inventor HSM y CNC de Haas molino que muele (2 / 3 paso)

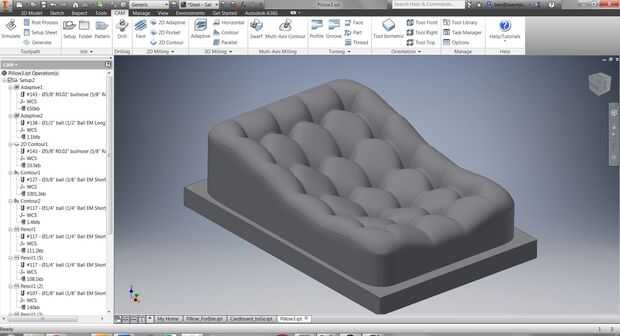

Paso 2: Trayectoria de Inventor CAM HSM

Puesto que éste era un proyecto de aprendizaje, que quería ser conservador con mis trayectorias, es decir: juega seguro.

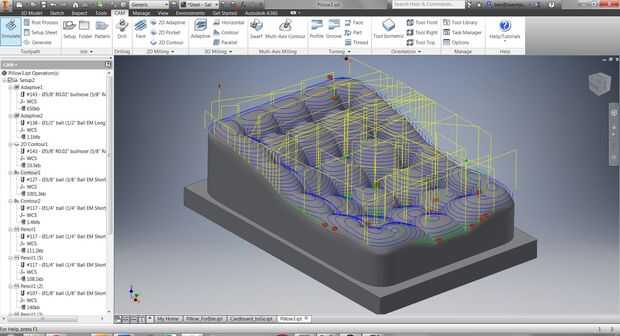

Para ello, comencé con dos trazados separados de adaptación a áspero hacia fuera la forma. Luego de limpiados para arriba fuera de la almohadilla, seguida por pases de contorno y luego una serie de 6 rutas de lápiz para golpear los pliegues en el acolchado, seguido por un camino paralelo. Terminaron como esto:

1. Pase de desbaste adaptable con 5/8" bullnose poco, dejando a 0,020" stock
2. Desbaste adaptable pasar con 1/2"-extremo de la bola del pedacito, dejando 0,020" stock
3. Paso de contorno con 5/8" bullnose poco, restringido a externo borde base
4. Paso de contorno con 3/8" bit de extremo de la bola, restringido a la parte superior del modelo, dejando a 0.005" stock
5. Paso de contorno con 1/4" bits de extremo de la bola, restringido a la parte superior del modelo, dejando 0,002" stock
6. Lápiz pasar con 1/4"-extremo de bola, dejando 0.003" stock
7. Lápiz pasar con 1/4"-extremo de bola, no dejando stock
8. Lápiz pasar corto 1/8" ball-end, dejando 0,015" stock
9. Lápiz pasar con larga 1/8"-extremo de bola, dejando 0.005" stock
10. Lápiz pasar con larga 1/8"-extremo de bola, dejando 0,002" stock
11. Trazado de lápiz con largo 1/8"-extremo de bola, no dejando stock
12. URL ruta con 1/4"-extremo de bola, restringido a la parte superior del modelo (con 0,1245" offset), de acabado 0,010" ancho de paso.

Podría tener las siguientes preguntas:

¿Por qué dos desbaste pasa??

En el futuro, probablemente sería eliminar la segunda pasada de desbaste. Me preocupaba que la broca bullnose dejaría un montón de material, y que se cuele los bits contorneados para claro lejos. En retrospectiva, añadió mucho tiempo mecanizado para poco beneficio.

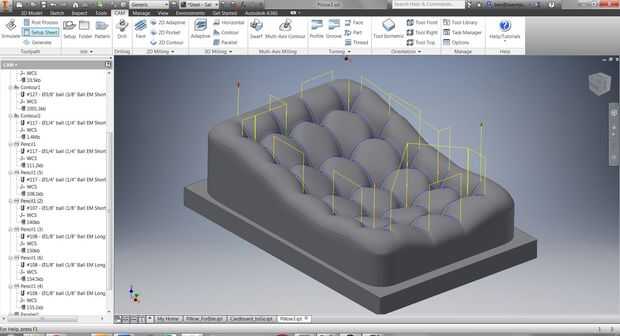

¿Por qué tantos caminos de lápiz??

Las inmersiones en el acolchado son profundas, así que había bastante diferencia por cada paso, y poco a poco alivio en esas hendiduras profundas aseguró que herramientas no se rompieron. (Shout-out a Julie en el muelle 9 para recomendar varias rutas de lápiz con seguridad, resaltar las líneas de pliegue!)

¿Qué pasa con el desplazamiento en el último paso?

Con trayectorias 3D, la herramienta quiere ir sobre todo el modelo. Con una parte basada en T-spline, no hay mucha geometría para seleccionar para restringir la herramienta, así que tienes dos opciones básicas: restringir el uso de alturas, o utilizando el cuadro delimitador. Necesitaba una caja debido a las diferentes alturas de mi modelo, y por suerte pude seleccionar el borde exterior de lo Pillow-Top. En el cuadro de diálogo de cuadro delimitador, puede elegir entre 3 opciones:

1. Herramienta se mantiene dentro de la caja
2. Línea central de la herramienta puede moverse al borde de la caja de
3. Herramienta no puede mover fuera de la caja (pero más)

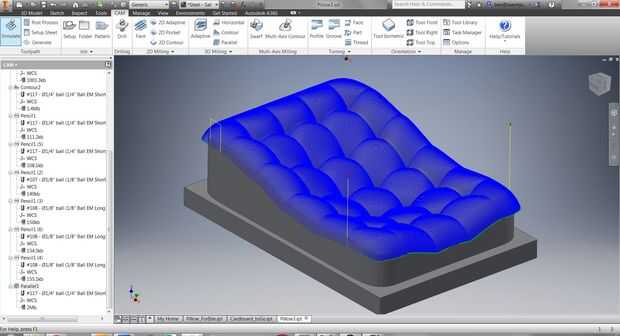

Si seleccionada #3, la herramienta hundiría a la base del modelo y el accidente. #2 se estrecha, pero dejaría una frontera sin terminar alrededor del borde. Por suerte puede añadir un offset, usa #2, pero compensar el límite de 0.0005" del radio de la herramienta, permitiendo así el solo casi salida del límite. Se puede ver en la última foto que se queda en la parte superior del modelo, pero sumerge muy bien sobre el borde.
