Mi viejo teléfono + arduino = phonoduino (2 / 7 paso)

Paso 2: Preparar el teléfono

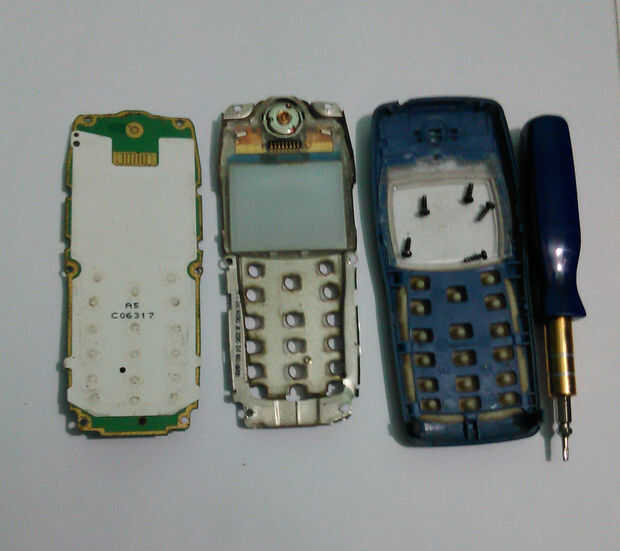

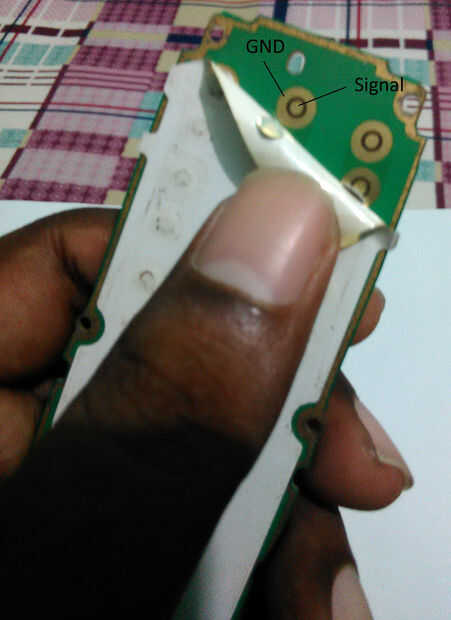

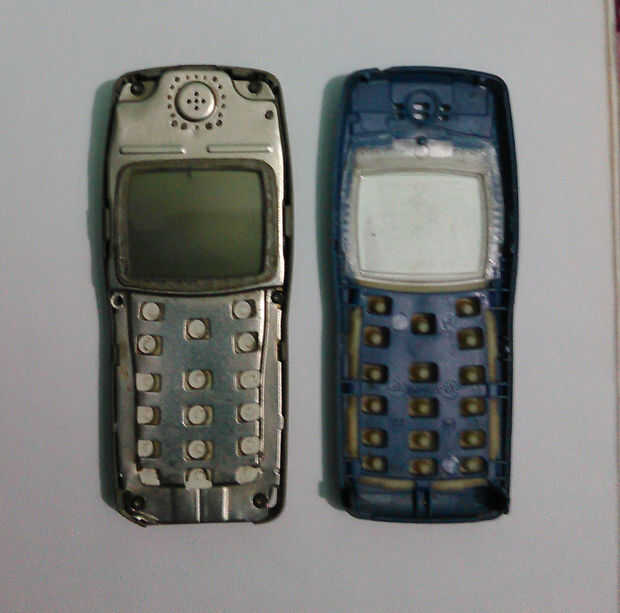

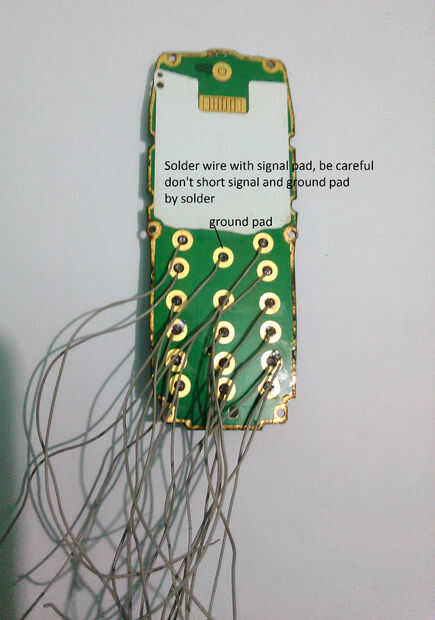

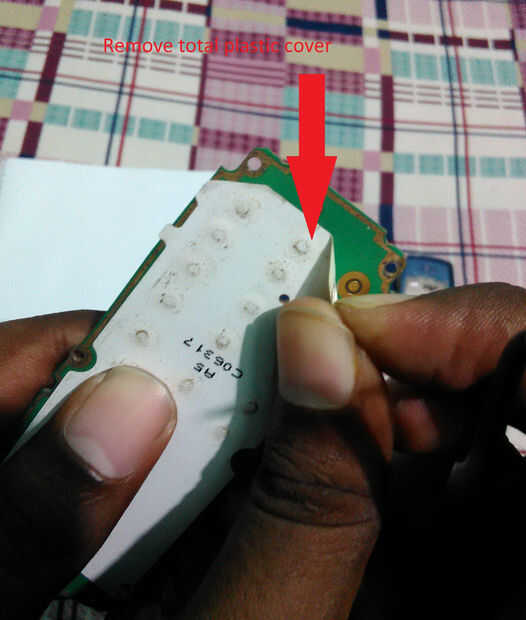

Abra la carcasa del teléfono. Quite el tornillo con el destornillador. Retire el aislamiento plástico arriba del teclado del teléfono. Ahora soldadura fina (yo usé alambre de conexión de disco duro antiguo IDE cable) cable aislado a la almohadilla de la señal de cada botón. Cojín de punto interior es señal y pad circular externa es cojín de tierra. Cuando la soldadura tenga cuidado no corto tierra cojín y señal de cojín con la soldadura. Ahora soldar un cable con el cojín del suelo.

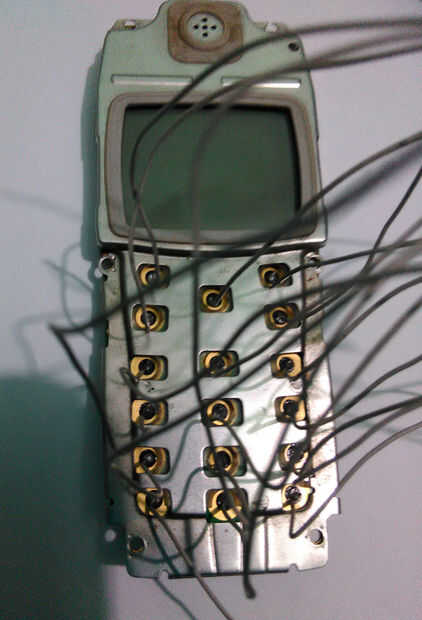

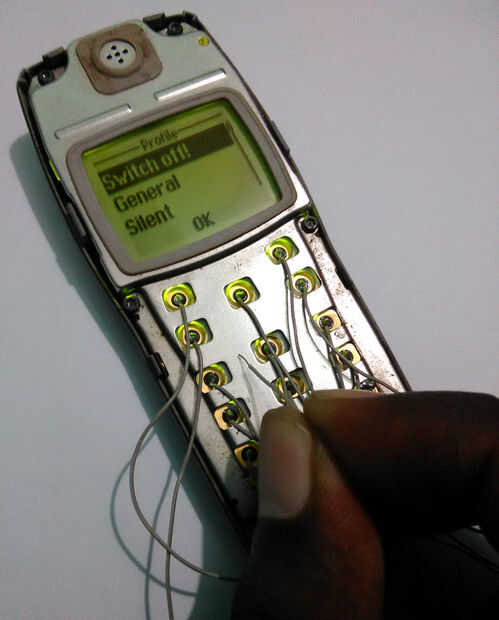

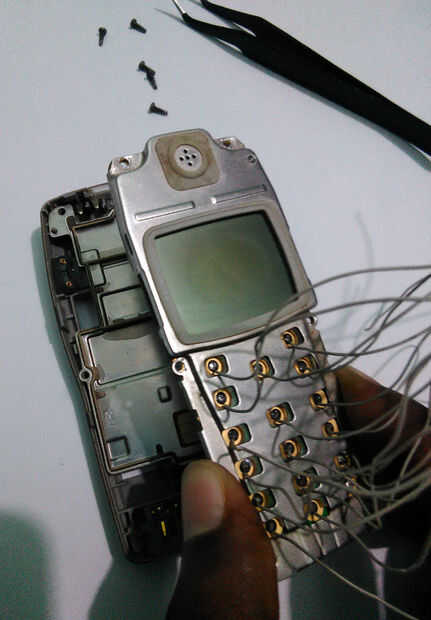

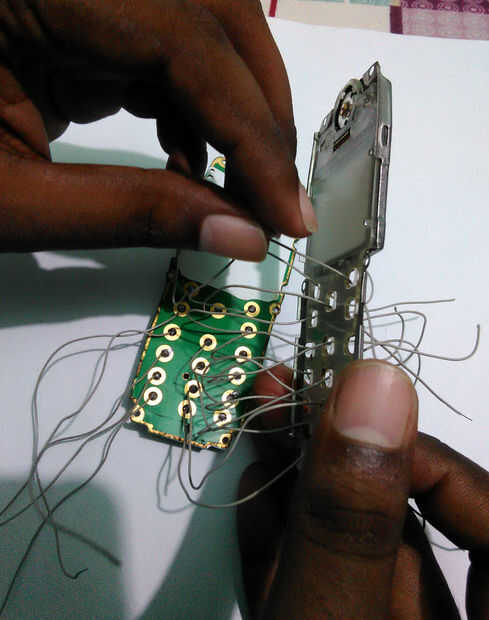

Después de soldar todo el botón Añadir a la pantalla con el marco. Hacia fuera el alambre del agujero del marco de pantalla y ajuste a la placa base con el tornillo. Superior metal del marco de pantalla está conectado a tierra. Ahora Conecte el cable del botón de encendido para el cable de tierra o conecte a la estructura metálica y durante algún momento. Si todo es correcto el teléfono estará ON. ¿Successfully ON teléfono? Gracias! Usted ha completado el primer paso.
