Mi Ping Arduino pantalla Robot (3 / 8 paso)

Paso 3: Construcción de protector de pantalla LCD

Omitiendo por supuesto, ya que encontrará decenas de tutoriales sobre cómo conectar una pantalla a la placa Arduino, por ejemplo
http://Arduino.CC/en/Tutorial/LiquidCrystal
Pero repito, si quieres aprovechar la oportunidad para entrar en el proyecto, que es necesario reducir el número de cables que en este caso son varias, así que otra vez podemos hacer un escudo que puede ser útil para otros proyectos con Arduino.

De los 16 pernos de una pantalla, sólo 12 son necesarios para nuestro propósito.

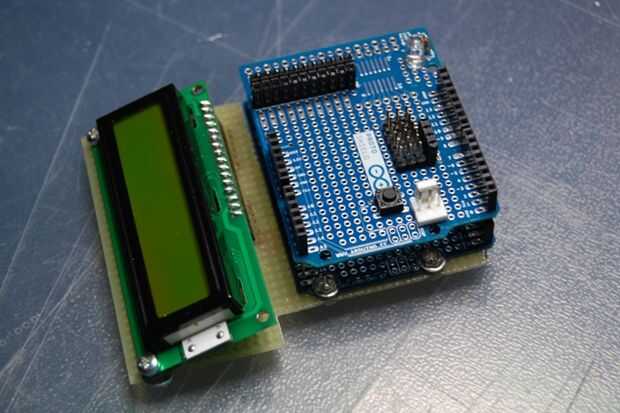

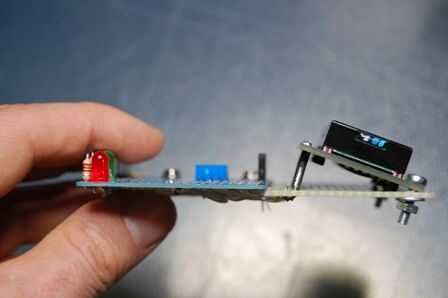

Si nos fijamos en la foto primera y la tercera deben recortar una placa que nos servirá bien como apoyo para la pantalla y como un "puente" de conexión a los pines de Arduino.

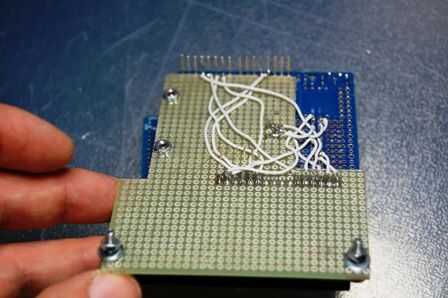

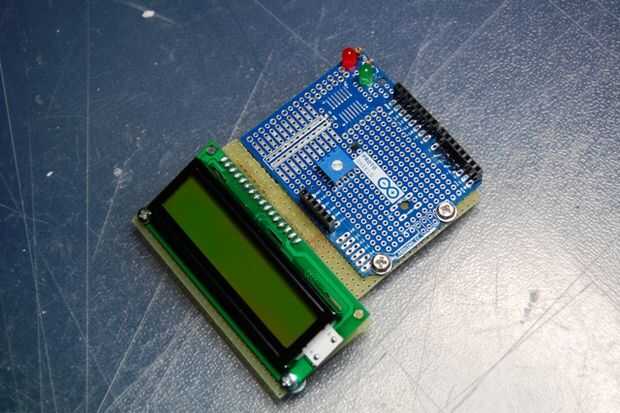

Así que lo que debemos hacer, vendimos (yo he soldado ligeramente inclinado, como se muestra en la figura 2, para mejor lectura de la pantalla) una mujer tira de 16 pies a la Junta Directiva de la matriz, hacer de cada pin que se utiliza (véase las tablas abajo) un cable soldado directamente al pin correspondiente de Protoshield, entonces vamos a superponerse a la placa Arduino y por encima de este escudo (última foto) conseguirá que se hizo para el servo y el sensor con cero cables visibles.

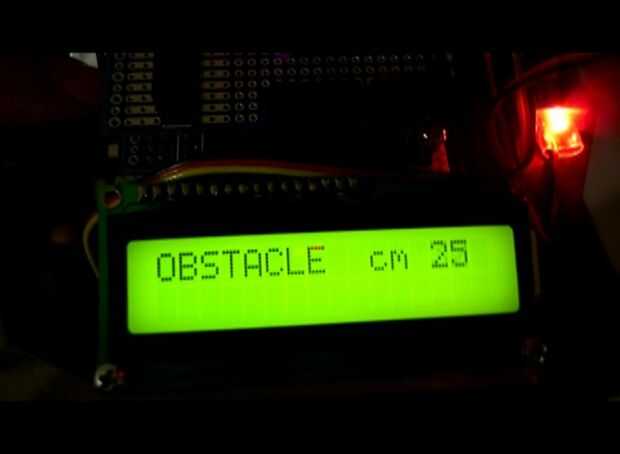

La última foto es la pantalla de operación.
