Mi experiencia en la construcción de una antena dipolo Vertical (3 / 8 paso)

Paso 3: Los radiales

Hacer lo siguiente dos veces para construir los 2 lados separados del dipolo.

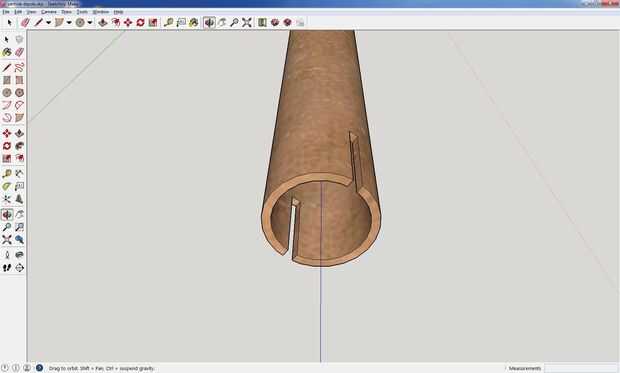

1. Cortar muescas de 1 pulgada a ambos lados de la tubería de cobre de 1/2" en un extremo de cada tubo con la sierra para metales va abajo de la longitud de la tubería. Esto crea un empalme de compresión para más adelante poner las abrazaderas de manguera.
2. Preparación para la soldadura = limpia el extremo opuesto de la tubería de cobre de 1/2" con tela de esmeril y el interior conjunto de adaptadores macho 1/2".

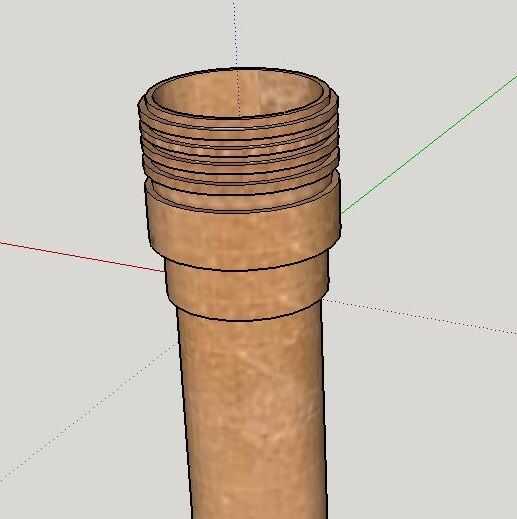

3. Suelde el adaptador macho a la tubería de "extremo opuesto" de las muescas en el tubo de cobre de 1/2".

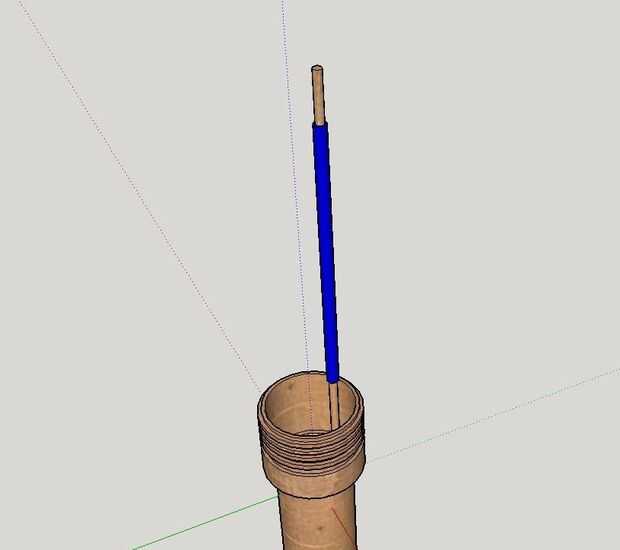

4. Tome un 3 a 5" pedazo de alambre de cobre y tira en extremo y soldadura él"Interior"del extremo del adaptador masculino para crear una conexión eléctrica de punto que más tarde se conectarán con el balun. Permita que la soldadura en la rosca del adaptador macho. (Sido hecho allí y un dolor).

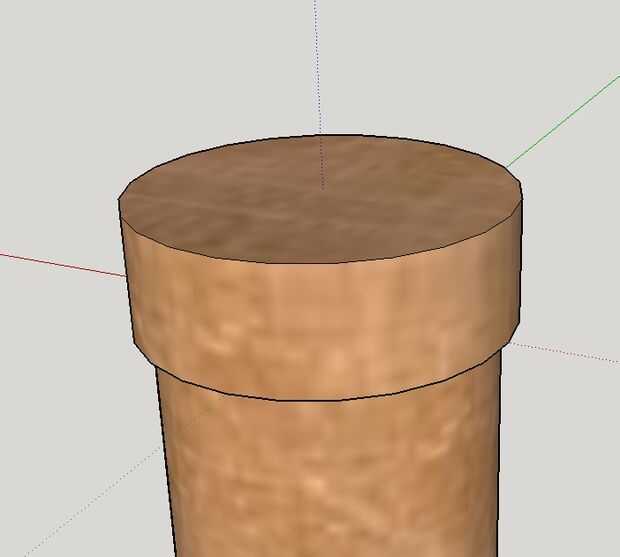

5. Preparación para soldadura uno de los extremos de los 3/8" cobre tubo y cobre casquillos y soldar una tapa en el extremo de cada tubería.

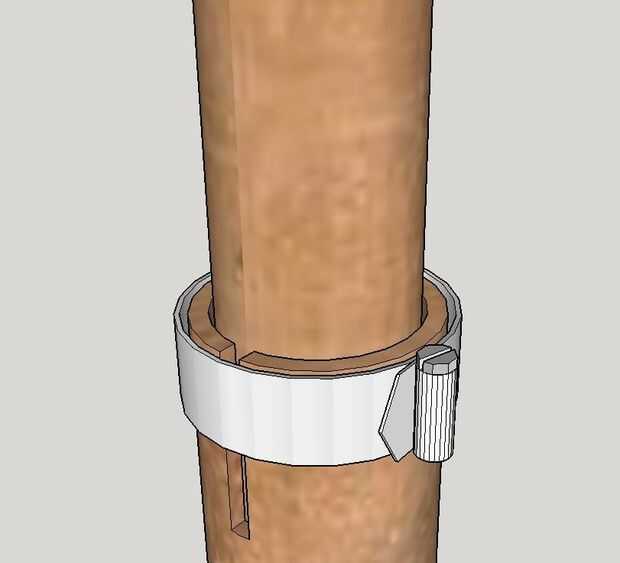

6. Deslice una abrazadera en cada uno de los tubos de 1/2" en el extremo ranurado de la tubería e inserte el tubo de cobre de 3/8" dentro de 1/2" en el extremo que tiene las ranuras de corte. Esto basa el punto telescópico que permitirá sintonizar la antena para la frecuencia que queremos más adelante. Por ahora solo hacen iguales longitudes y apriete las abrazaderas de manguera hasta que las secciones son seguras y no se deslizarán por su propia cuenta.
