Mi Arduino en circuito programador (2 / 4 paso)

Paso 2: montaje

/ * Definiciones de estilos * / tabla. MsoNormalTable {mso-estilo-name: "Tabla Normal"; mso-tstyle-rowband-tamaño: 0; mso-tstyle-colband-tamaño: 0; mso-estilo-noshow:yes; mso-estilo-parent: ""; mso-padding-alt: 0 en 5.4pt 0 en 5.4pt; mso-para-margen: 0; mso-para-margen-abajo: .0001pt; mso-paginación: viuda-huérfano; fuente-tamaño: 10.0pt; font-family: "Times New Roman"; mso-ansi-language: #0400; mso-fareast-language: #0400; mso-bidi-language: #0400;}

Problema: Los PCB tiene almohadillas de soldadura en solamente un lado. Decidí poner los cojines en la parte inferior para que el zócalo del IC se puede soldar en. El problema es la cabecera de pins en Arduino ir en la parte inferior no podía soldarse fácilmente.
Solución: Bueno he decidido pegamento caliente las cabeceras a la PCB.

Problema: El estándar prototipo PCB tienen 0,1" espaciamiento entre orificios. Esto es estándar para la mayoría de componentes electrónicos. Como saben muchos Geeks de Arduino, Arduinos original tenía tres conectores espaciados correctamente en los centros de 1/10 pero el cuarto conector se compensó un poco. Lo que esto significa es Arduino shields no se puede hacer fácilmente en estándar prototipo PCB.
Solución: Aficionados/Instructablers han ideado soluciones para esto. La mayoría implica doblar cabecera patas para adaptarse. Bueno, mis alfileres de cabecera son un poco cortas a la curva por lo que decidí ir a una ruta diferente. Para el un conector que se compensó, marque la ubicación en el protoboard. Entonces solía un clon Dremel para cortar hay una ranura para el conector. Me pregunto si un grabador del laser puede cortar esta ranura.

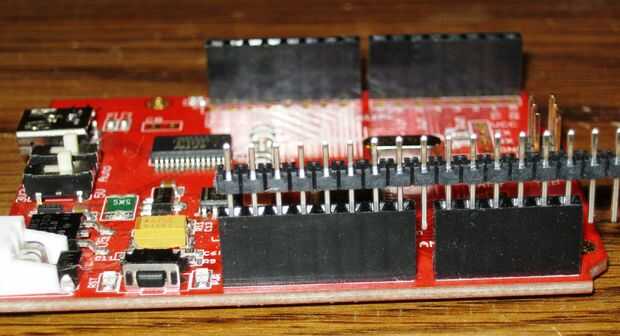

Caliente-pegamento procedimiento: quería usar un Arduino (clon) para obtener los pernos alineados y hacer la pega más fácil. Pero soy un desordenado encoladora caliente así que tomó algunas strip masculino encabezado e inserta parcialmente en las cabeceras de mujer. (Ver imagen)

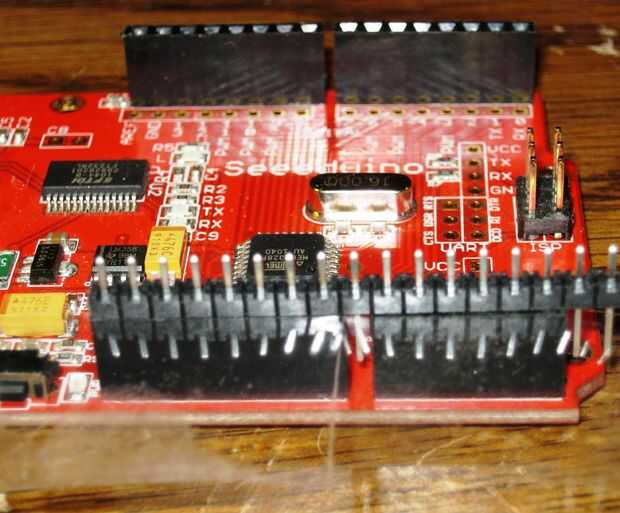

Entonces tomé una tira de cinta adhesiva transparente y había pellizcado entre la cabecera de masculina y femenina. (Ver imagen). Es difícil ver la cinta, pero las reflexiones son un indicador.

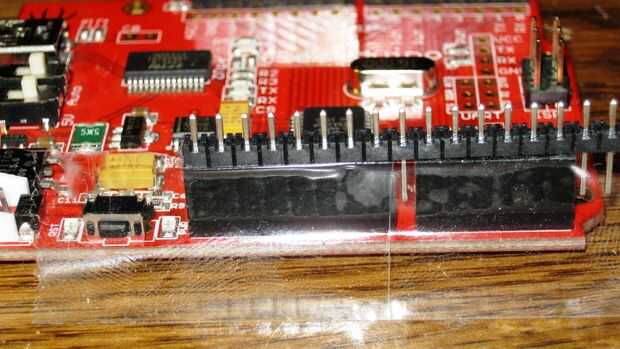

Entonces doblé la cinta sobre en las cabeceras de la mujer. (Ver imagen)

Luego hice lo mismo para el otro lado.

A continuación poner las cabeceras hombres tamaños correcto 2 ochos y 2 sixs en el protoboard donde usted quiere y presione los encabezados sobre el Arduino.

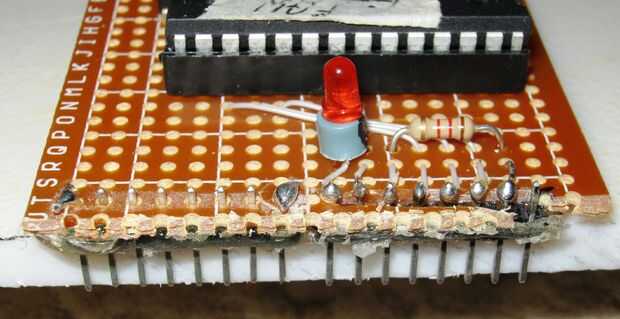

A continuación caliente-pegué las tiras de encabezado a la protoboard.

Después de se enfríe, con cuidado jale las cabeceras hacia fuera tal vez con un cuchillo o destornillador pequeño. La cinta ayuda a que el pegamento no se pegue a las cabeceras de la mujer. Ahora se puede quitar.

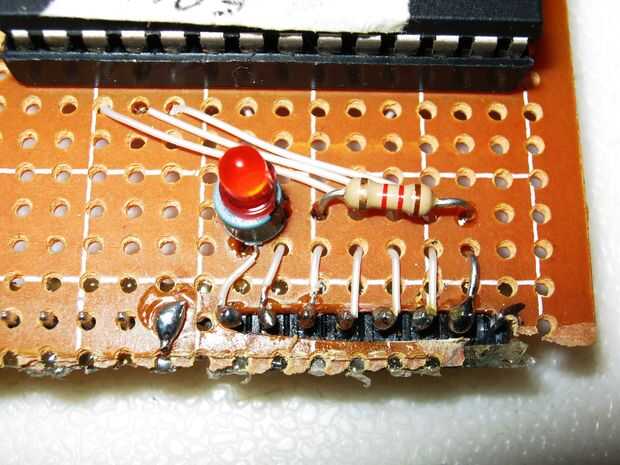

A continuación puede pegamento cuidadosamente caliente el interior de las clavijas macho encabezado el protoboard para la fuerza.
