Mi Arduino en circuito programador (1 / 4 paso)

Paso 1: Mi programador

/ * Definiciones de estilos * / tabla. MsoNormalTable {mso-estilo-name: "Tabla Normal"; mso-tstyle-rowband-tamaño: 0; mso-tstyle-colband-tamaño: 0; mso-estilo-noshow:yes; mso-estilo-parent: ""; mso-padding-alt: 0 en 5.4pt 0 en 5.4pt; mso-para-margen: 0; mso-para-margen-abajo: .0001pt; mso-paginación: viuda-huérfano; fuente-tamaño: 10.0pt; font-family: "Times New Roman"; mso-ansi-language: #0400; mso-fareast-language: #0400; mso-bidi-language: #0400;}

Solución: Bueno, lo consigo trabajar con mi configuración protoboard con algunos cambios de software, discutidos más adelante pero quería una instalación más permanente. Tengo un protoshield como el utilizado en el writeup AdaFruit pero quería salvar a mina para futuros proyectos así que decidí construir mi propio escudo.

Lista de partes:

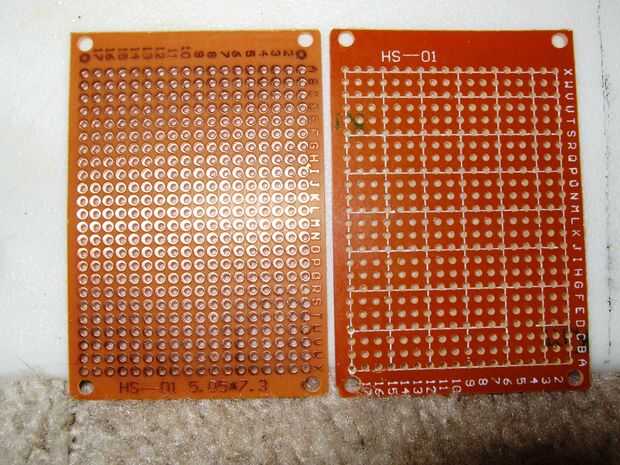

PCB utilicé un trozo de lo siguiente:
5 * protoboard pan Junta prototipo 432 puntos 5 * 7cm
ebay de $1,39
zócalo de 28 pines del IC
Taydaelectronics.com $0,06
2 resistencias de 1,2 K
1 LED rojo
1 LED verde
1 pulsador
Clavijas macho encabezado
Acerca de Taydaelectronics.com de $0,25

Todo lo anterior tenía en mano pero el costo total fue de $1.
