Mezclador de sonido activo (5 / 5 paso)

Paso 5: Cableado de los componentes

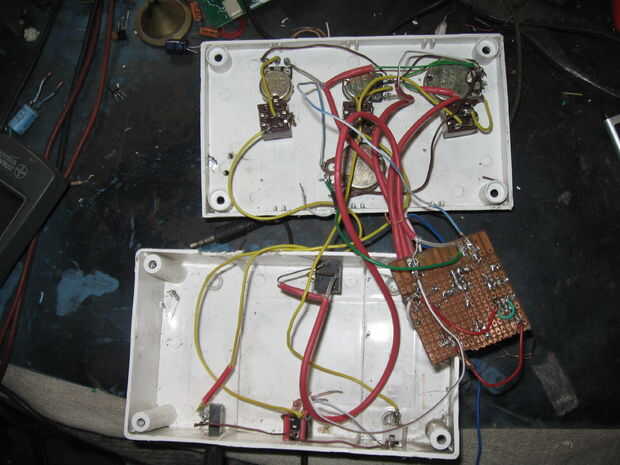

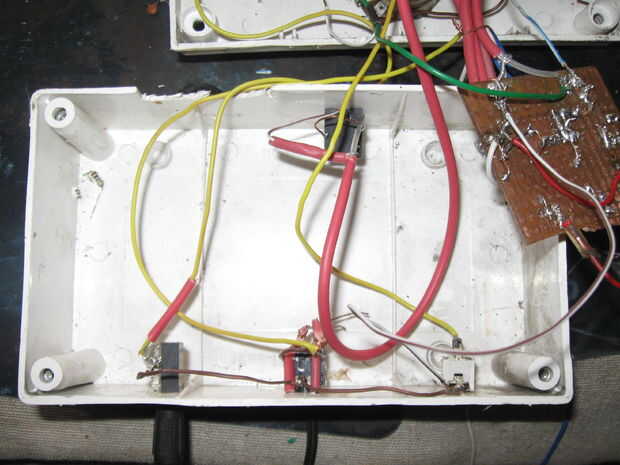

Después de todo lo que se atornilla a la caja del PVC, ahora completaremos el instructable cableado de la resistencia variable y la toma de 3,5 mm a la placa principal que hemos preparado.

Comenzará por soldar el conector estéreo y luego poco a poco acabar con el cableado de la variable. De esta manera, usted tendrá una idea aproximada sobre cómo la alimentación audio está y se distribuirán sobre el circuito para la mezcla de fines.
Soldadura es bastante simple solo con los esquemas y le encontrará manera.

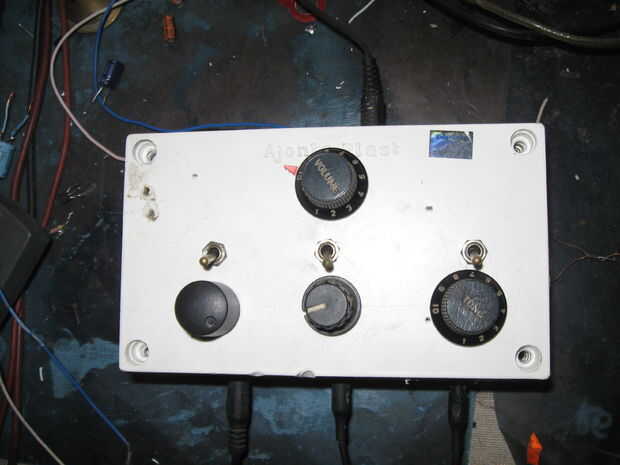

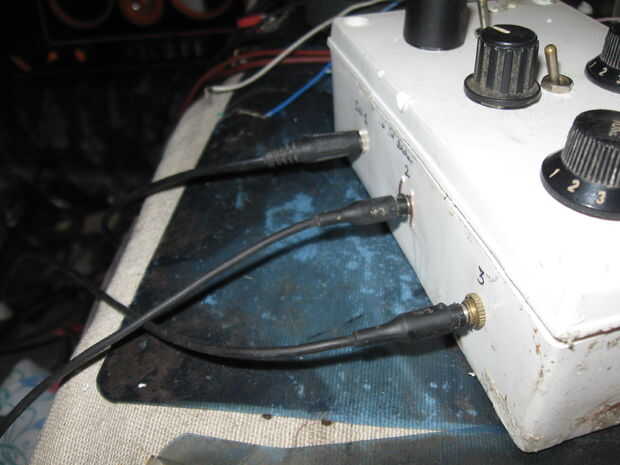

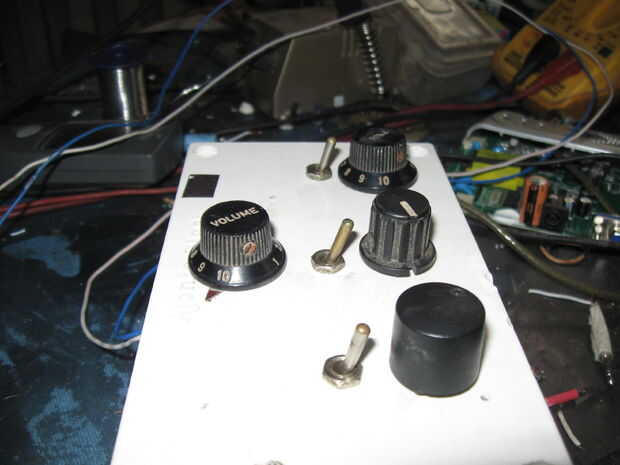

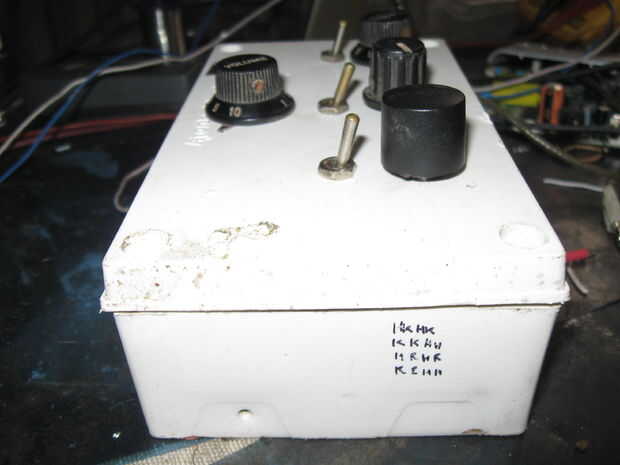

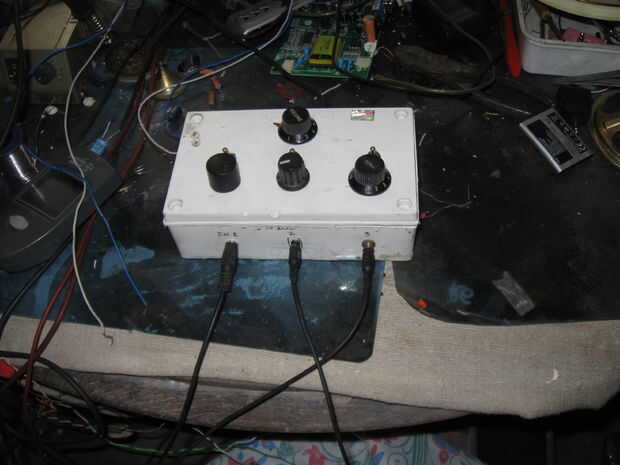

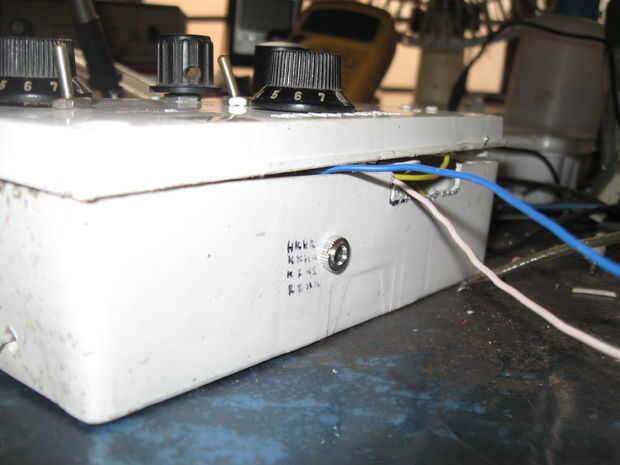

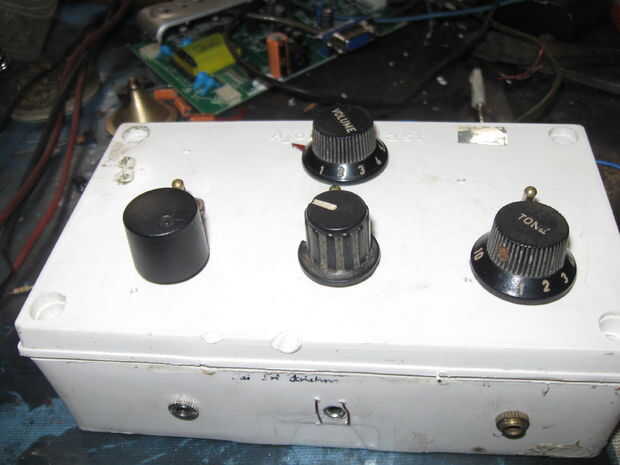

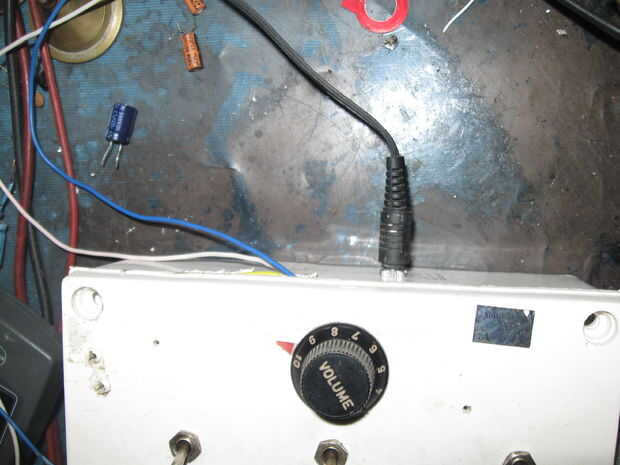

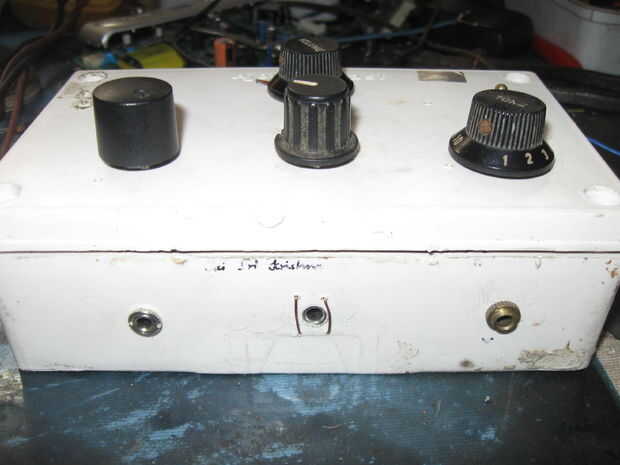

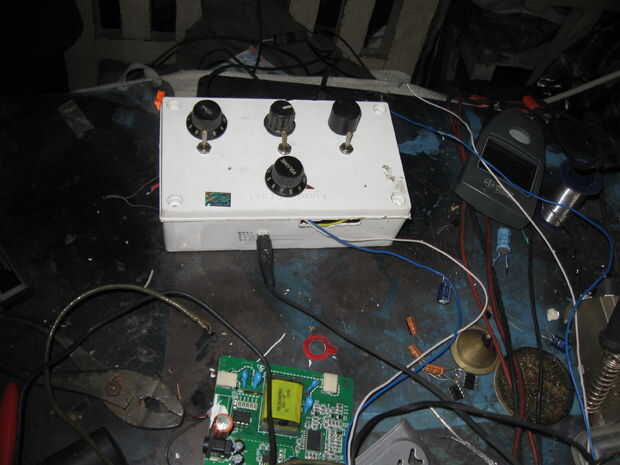

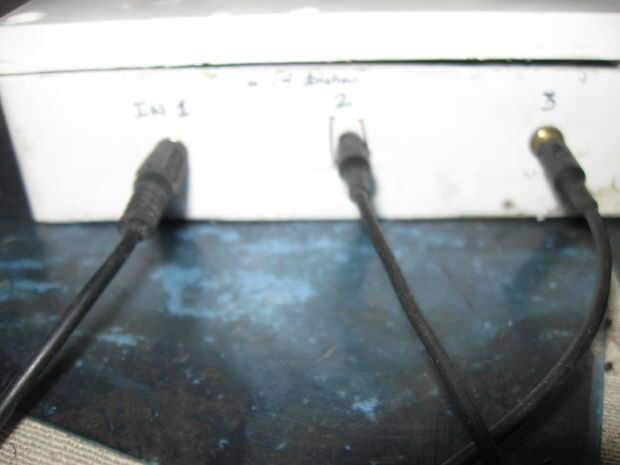

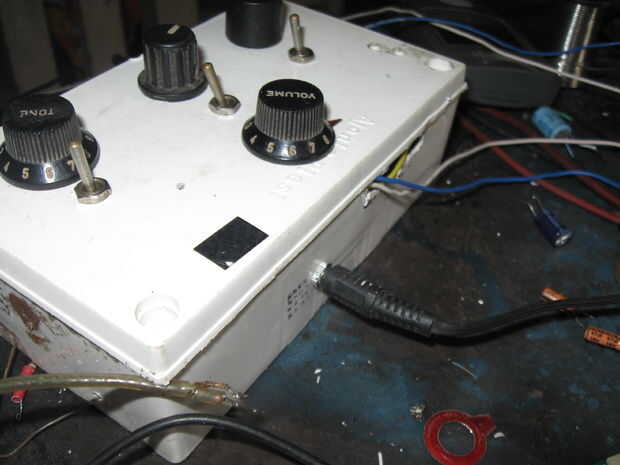

Al final el producto terminado estará buscando como se muestra en la figura y sólo necesita una fuente de alimentación para el mezclador de alimentación en. Usted puede hacer esto simplemente tomando una potencia DC de 5v de cualquier fuente de energía y está listo para mezclar. Aquí en mi mezclador mi fuente de alimentación es el cable azul y blanco que sale de la mezcladora como se muestra en la figura. Puede Agregar un máximo de tres 3 entradas y prueba nuevo mezclador activo.

La calidad que se obtiene con este mezclador es muy buena y funciona realmente bien. Generalmente uso este mezclador cuando yo estoy monitoreo varias frecuencias en el aire, mientras escucho a varios programas de audio. Este gadget es imprescindible para todos los aficionados electrónicos.
