Paso 4: Poner en un enclouser aseada y limpia

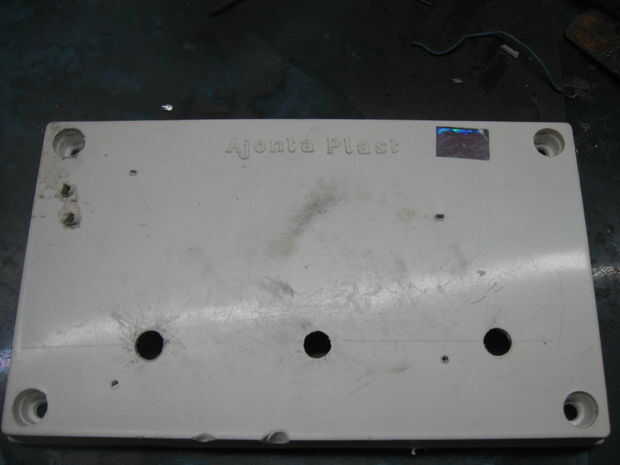

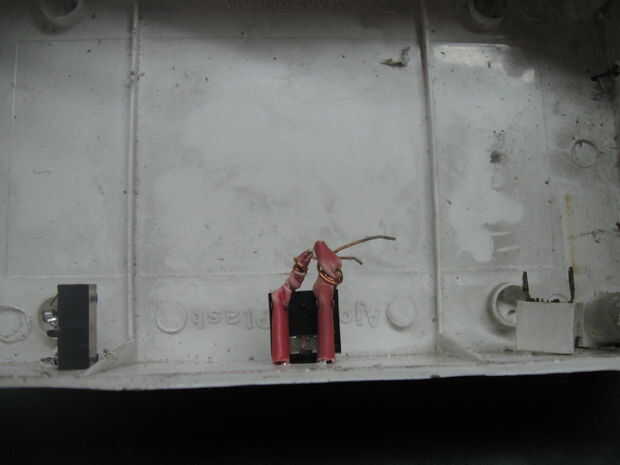

Otra vez los orificios perforados para resistencias variables (100K) con los intervalos dados así profesional. Sólo perforé los tres agujeros directamente sobre el enchufe de 3.5mm para que uno puede saber que canal va a controlar. (La foto muestra 2).

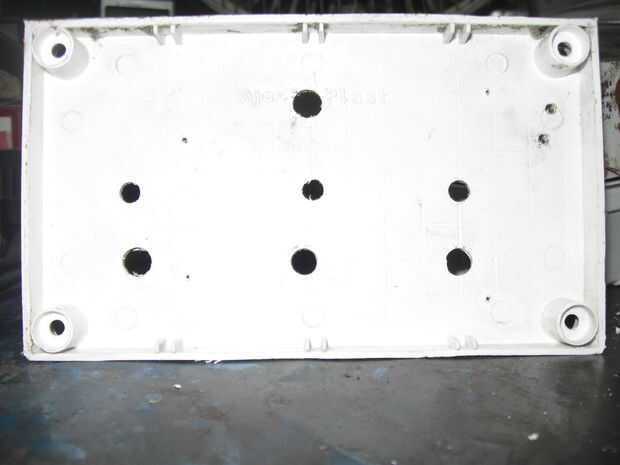

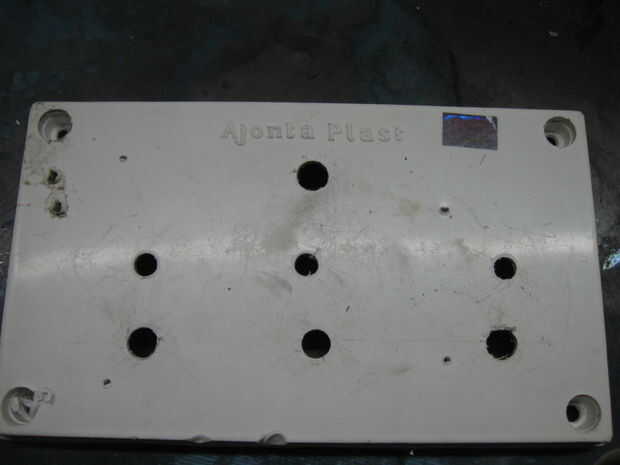

Hubo perforación más ahora para los interruptores que se insertaría para seleccionar las entradas como sea necesario. Otra vez fue perforado justo por encima de los agujeros perforados para las resistencias variables. (Cuadro 4) y en medio de los interruptores, un agujero fue perforado para el control de volumen principal.

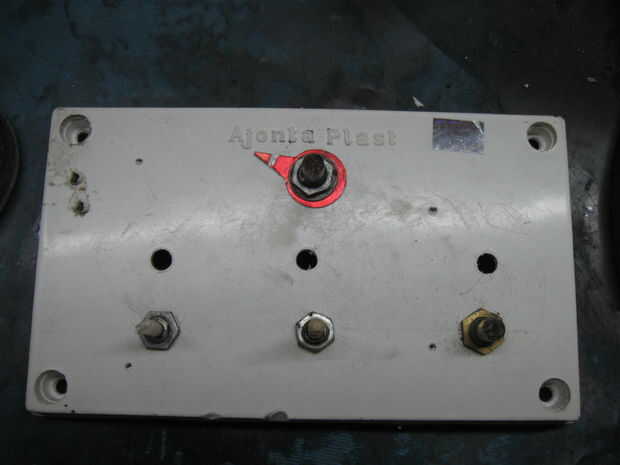

Acabado parte superior de la inacabada se parece en el cuadro 5. La toma desde el ángulo inferior.

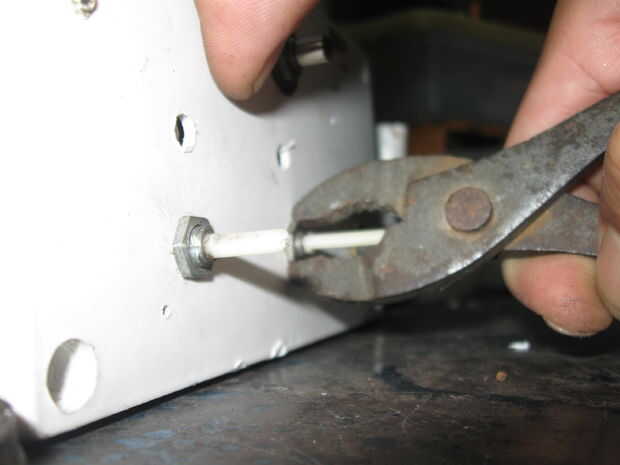

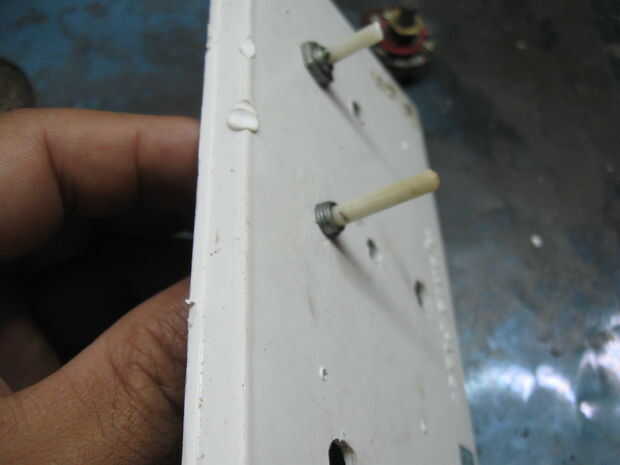

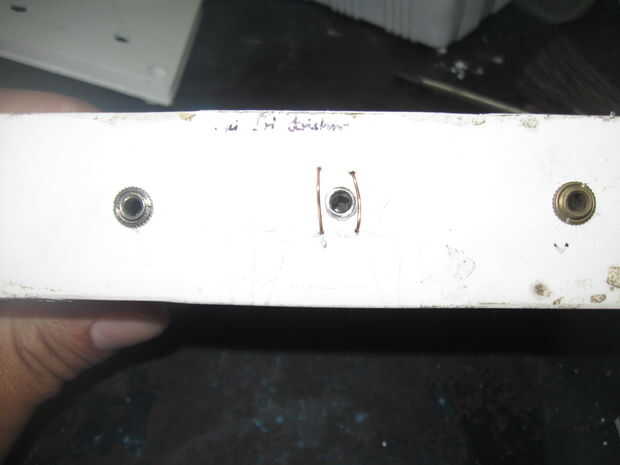

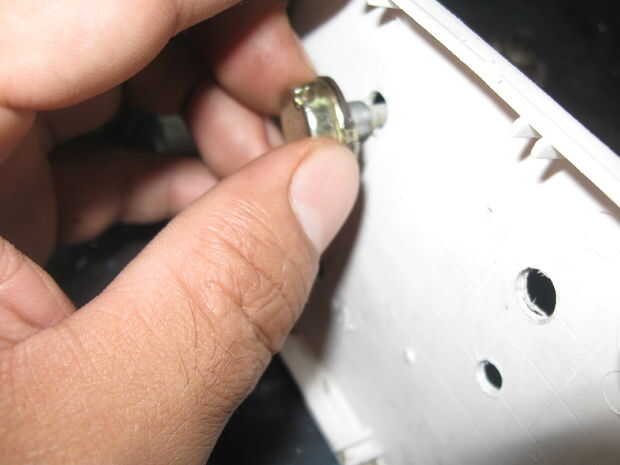

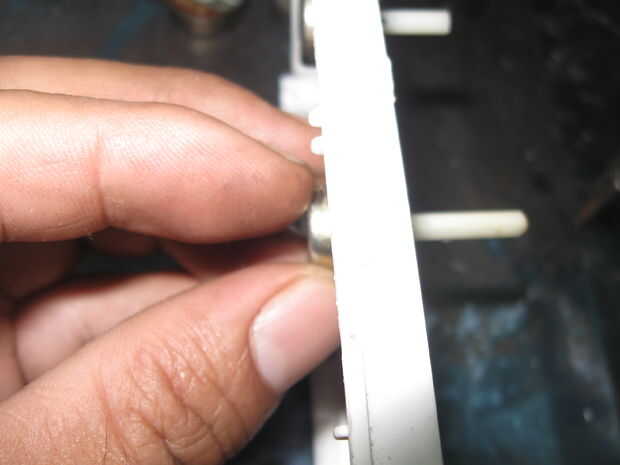

Ahora es un proceso simple de colocar los resistores variables e interruptores en sus respectivos lugares y les espigado, siga por favor las fotos (6,7,8,9). Es muy simple solo atornillar los pernos de los resistores variables con una nariz o unas pinzas de mono la parte delantera de la caja del PVC.
En el cuadro final 10 podrás ver todos los resistores variables en sus lugares y ahora sólo tenemos que añadir en los interruptores.

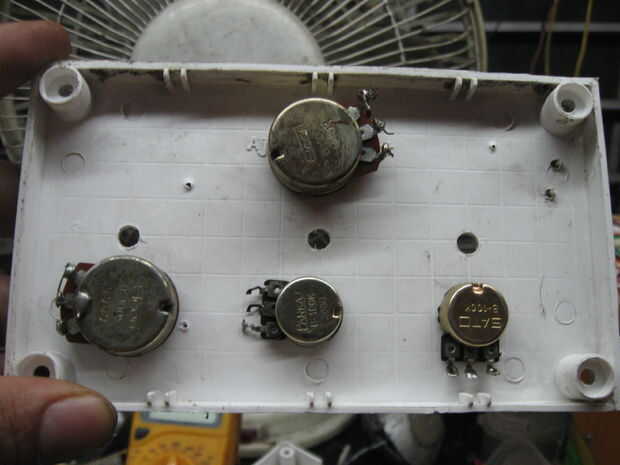

En el cuadro 11 podrás ver la parte posterior de la caja del PVC donde todas los resistores variables se fijan a la caja y ahora están listos para ser soldadas a las conexiones respectivas.

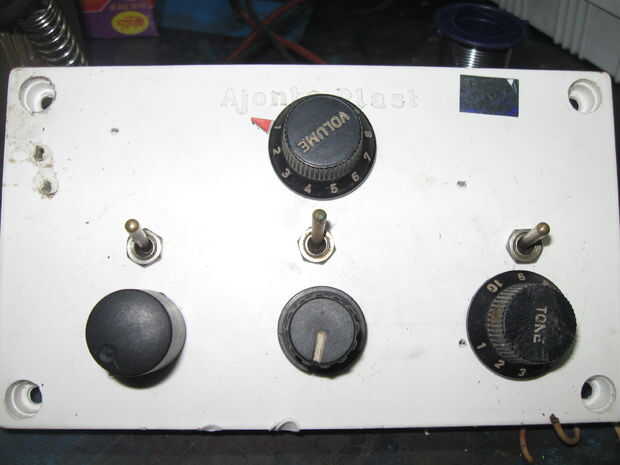

Y finalmente en foto 12 usted podrá ver los conmutadores colocados en los respectivos agujeros y ahora puede ver la parte superior del panel de audio de tres canal. En la parte superior del tablero es el control de volumen maestro. Será responsable de la salida global al amplificador de potencia. Justo debajo del control de volumen son los selectores de tres canal responsables para la selección de los canales de audio. y a continuación el interruptor de selección son el control de volumen de cada canal que se dedica para variar el audio de la entrada de la mezcladora. Es en parte gran final y mirando para las alteraciones más.
