Paso 6: Elija su regulador
• Protección de polaridad inversa.
• LVD, que está parado para la desconexión por bajo voltaje. Esto cortará la energía en la carga si la batería es demasiado baja y no le vuelva a conectar hasta que es mitad cargado.
• Selección del tipo de batería: Gel, AGM, sellada o clásico de plomo.
• LEDs para comprobar el estado de carga.
Son características muy básicas, y tiene muchos de los reguladores, con pantallas, mando y control, las conexiones USB.
Sólo no conseguir demasiado exigente y elegir uno confiable, probado en el campo.
Un pequeño Consejo sobre las conexiones:

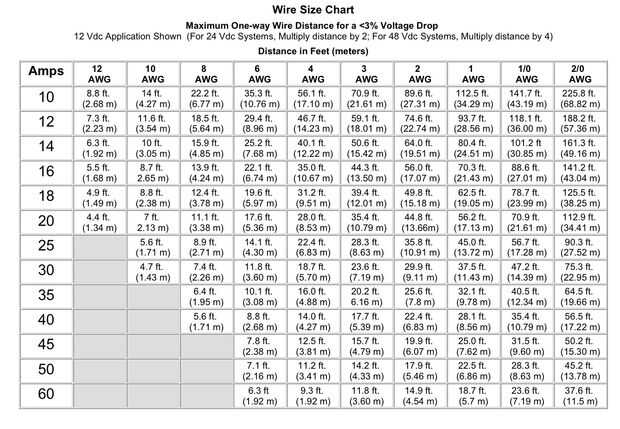

El estándar técnico Universal recomienda algunos diámetros de cable y el voltaje cae.

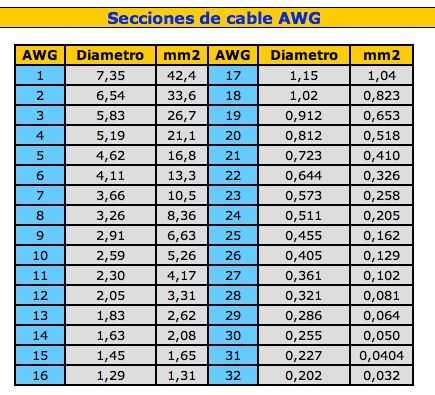

• Para la longitud del Panel-regulador: 2,5 mm ^ 2 (AWG 10) y el voltaje del 3% de la gota.
• Para el regulador a batería longitud: 4 mm ^ 2 (6 AWG) y el voltaje del 1% de la gota.
• Para la longitud del regulador de carga: sólo 5% voltaje la gota y elegir el cable que no deje que la tensión vaya por debajo de la.
¿Cómo calcular la caída de tensión?
Bueno, si tu sistema es de 12 V, esta es tu 100%.
3%: (3 x 12 V) / 100 = 0.36 V
1%: (1 x 12 V) / 100 = 0,12 V
5%: (5 x 12 V) / 100 = 0,60 V
Ahora, tienes que usar esta fórmula para probar si la carrera del cable no es demasiado largo o demasiado delgado.
V = 2 x longitud (en metros) x corriente (en amperios) x resistencia del Cable (en Ω/metros)
Probablemente tienes la resistencia de Ω/km. dividir ese número por 1000.
Por lo que en cada tramo de cable, usted tiene que hacer ese cálculo y verificar que el resultado sea menor a la spected V (1, 3 o 5%).
Para un funcionamiento de panel regulador de 4 metros, 6,9 Amps (módulos amplificadores de dos 3,5 en paralelo) y quieren un V 0.36 voltaje gota, va como esto:
V = 2 x 4 m x 6,9 A 0,0095 Ω/m = 0,52 V
Como se puede ver, está por encima de 0.36 V, por lo que tendrá que ir a un cable más grueso, ya que es la resistencia del cable de 2,5 mm. Probablemente con los trabajos de la voluntad de 4mm.
Así, ahora las protecciones:
Usted tendrá que mantener un interruptor, doble polo, que corta la conexión de los módulos para el regulador, por lo que si hay una tormenta eléctrica, o que tienes que hacer algún mantenimiento, usted podría cortar allí.
Debe instalarse un fusible en el positivo de la batería. Tienes que usar un fusible de CC. Así que elige bien. Recuerde que las baterías podrían empujar mucho poder si aparece un corto circuito.
También, tienes que poner una protección de la oleada, o fusibles en el lado de carga, desconexión y protección para corto circuitos.
Por lo tanto, este es un resumen de todo lo que necesitas para calcular todos los materiales necesarios, con un método.
Espero que esto se encontrarán útil para alguien.
Gracias.
