Paso 3: Conecte el protoboard
NO necesitará incluir una fuente de alimentación USB y una fuente de alimentación de pared aunque lo recomiendo. La razón de ser si alguna vez desea cambiar su temporizador, usted tendrá acceso a la unidad USB. Pero si usted quiere mover esto lejos de un ordenador a una toma de corriente o utilizar una fuente de batería, se necesita otra fuente de energía. Tengo esto aparejado con el puerto USB y con una fuente de alimentación de la pared pero como se mencionó, pueden hacer uno u otro.

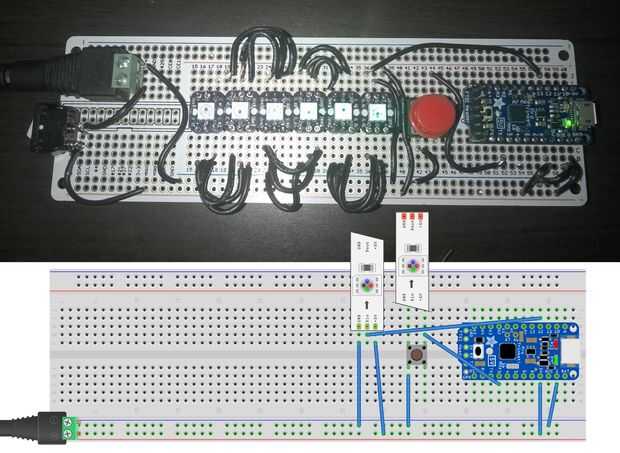

La imagen de arriba está diseñada para ayudar a mostrar el patrón de cableado final.
Secundarios: para hacer tu vida más fácil, sólo elige un lado (-) y para (+)
Una última cosa que usted puede desear considerar también alineando donde pones tu neopixels botón y baratija con Dónde pongo el mío. La razón es el láser cortar archivo se diseña para que los agujeros para que coincida con las coordenadas proporcionadas. El objeto seguirá funcionando incluso si no lo hace, pero necesita coinciden algunas piezas más adelante.
Baratija:
- BAT va a (+)
- G va a (-)
- 5V va a (+)
- PIN 3 va a un lado de la tecla táctil
- PIN 12 va al IN de uno de los neopixels
Colocar el Abalorio cerca del borde del tablero con el puerto USB sobresale el back-end. Use el lado de la protoboard que se etiqueta con números y letras. El otro lado está diseñado para el Raspberry Pi. El lado de la Raspberry Pi es donde pegado al adaptador de alimentación DC hembra ya que no está conectada con el resto de la Junta.
Botón:
- De la diagonal del perno del perno que conectado a PIN 3 en el Abalorio, alambre este perno nuevo ()
Neopixels
- Utilizando la misma neopixel e igual como el pin IN que se utilizaba para el Abalorio de alambre, colocar G (-) y (+) en el neopixel (+) en el protoboard
- De O en el actual neopixel, alambre esto in en otro neopixel. Volver desde (+) y G (-) (+).
Neopixels se puede hacer en una matriz. He probado hasta 60 y funciona, pero está empujando. Esto puede ser lo confuso consulte a la fotografía para ver cómo se hacía.
Adaptador de CC y el interruptor de encendido:
- Utilice el cable para pasar de (+) a un lado del interruptor de encendido/apagado.
- Desde el otro lado del interruptor, conectar en red (+)
- Conecte el (-) en el adaptador (-) en el tablero.
Superglued a la protoboard cerca de los conectores de frambuesa Pi puesto que no estaba utilizando.
