Paso 3: Crear tu circuito
Para los cables de puente para que usted puede mantener un seguimiento de lo que es
Qué, vas a tener que utilizar cables que coinciden con los colores de los cables conectados a sus tiras de LED. Agarré lo que los cables estaban en la mano en el momento de probar el circuito, los cables amarillos en el tablero de tus pins de datos/SI, y el cable blanco conecta el sensor y el Arduino debe ser verde. Pero mi sugerencia es trate de esto, usted debe pegarse con:
Corriente (rojo)
Conexión a tierra (negro)
Datos (azul)
Reloj (verde)

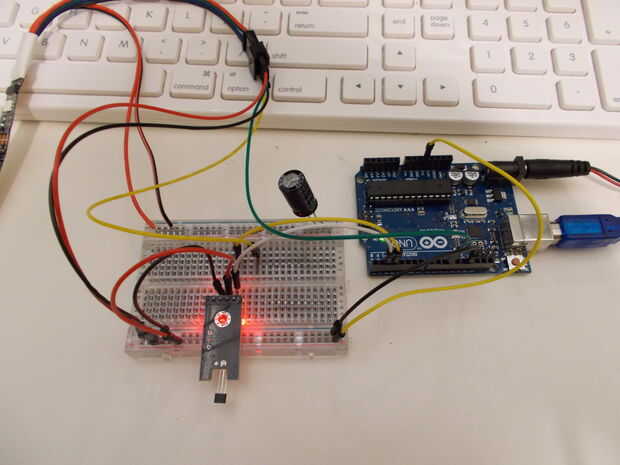

Al crear tu circuito para conectar el sensor del imán para el Arduino, necesitarás un tablero de pan solderless. Desafortunadamente, no tenemos un tablero del PWB en nuestras escuelas Fab Lab que tenía la conexión correcta del circuito en el tablero, y no tengo los conocimientos técnicos en la creación de un Consejo yo de la Junta de pan a un PCB.

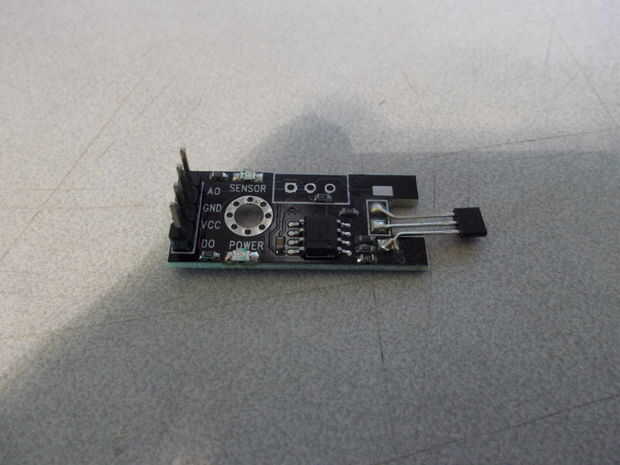

Cuando usted mira el Sensor Hall, recuerde que el pin es que cuando conectas tus jumpers en la placa. De derecha a izquierda, vas a colocar sus pernos de reloj, la alimentación y la tierra. Tiene dos sistemas de alimentación y tierra en la tira de LED, un sistema irá a un lado de la placa y los otros se van al lado opuesto. Su alimentación y tierra de tu Sensor se conectar a la tarjeta que se conecta el sensor al poder y líneas de tierra mientras que su reloj se conecte a tu Arduino. En una conexión de la tierra y el poder, conecte su 100 condensador de 16 voltios de uF, largos de la pierna a pierna corta energía a tierra. Coloque otro juego de cables de alimentación y tierra como se conectan directamente a tu Arduino y la placa de alimentación.
Puede adjuntar sus conexiones de alimentación a la placa bien pero nunca conecte el circuito primero si es el cable conectado a una toma de corriente real. Esto causa un corto circuito y quemar el tablero/IC chip/Sensor con él pasando por una corriente circular mucha electricidad.
Para el pin de datos/SI vas a conectar a su tarjeta con su pin de reloj. Tomar la resistencia de 470 Ohm y colocarlo en línea con el pin de datos y conectar otro cable al otro extremo de la resistencia en la red, y que irá a Arduino. La resistencia y condensadores actuará como intermediario entre estas conexiones para que no se recaliente o corto circuito la placa.

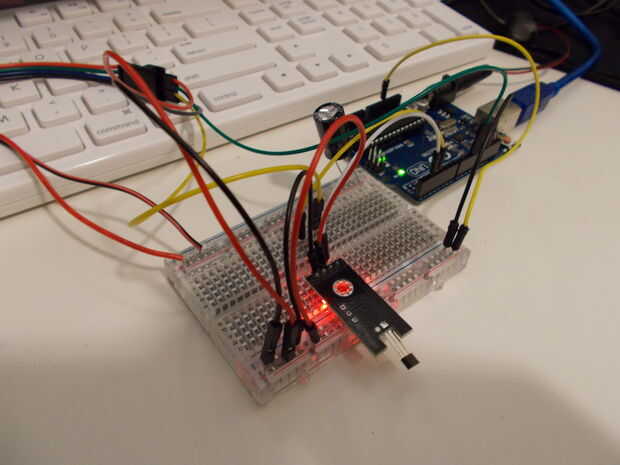

Usé mi computadora para probar el circuito pero se puede utilizar un adaptador de batería o en mi caso tomé prestado un panal de un amigo que está estudiando para ser ingeniero. Cuando conecte una fuente de energía, y he conectado los cables correctamente en el tablero, el Sensor Hall deberá encenderse como se ve en la foto.
