Paso 1: Trazar la mortaja

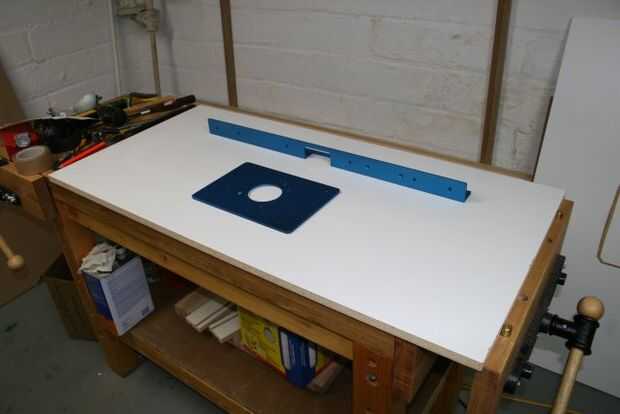

Compré una placa comercial, y el fabricante ofrece una plantilla de tamaño para que coincida con la placa. No Compro uno. Requiere un patrón de 1/2" corte poco, que no tenía y no tener necesidad inmediata de. Así que en vez de desembolsar $30 para la plantilla y la broca, hice hasta una plantilla propia que podría utilizar con un kit de buje de guía y los bits que ya tenía.

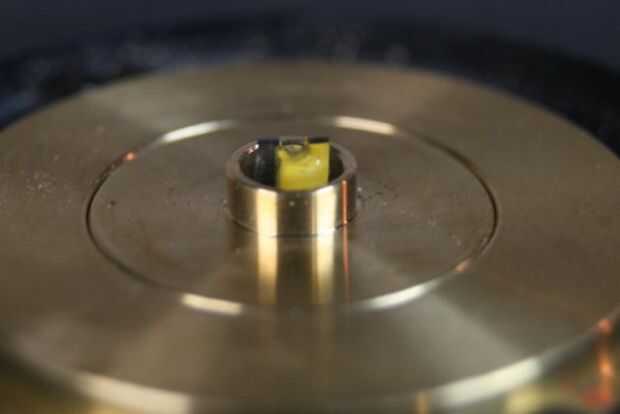

Se utiliza un cojinete de guía con una broca recta. Paseos a lo largo de la parte de la plantilla, manteniendo la broca a distancia conjunto de la plantilla. El factor crítico es la distancia entre el exterior del buje y el borde de la broca.

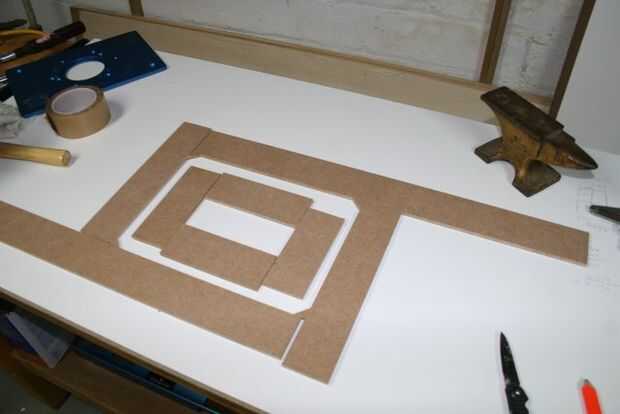

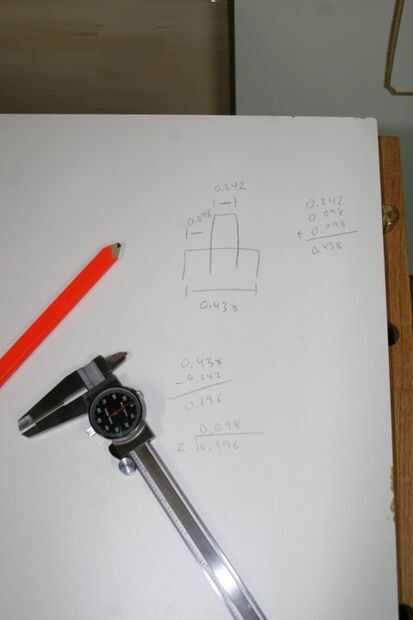

Construí mi plantilla de tiras rectas de 1/4" MDF, sujeta con cinta de la alfombra de doble cara. Como he dicho, la dimensión crítica es el desplazamiento, la distancia entre la parte exterior del casquillo y el exterior de la broca. Esto es igual al radio del casquillo menos el radio de la broca, o la mitad de la diferencia entre el diámetro del buje y el diámetro de la broca.

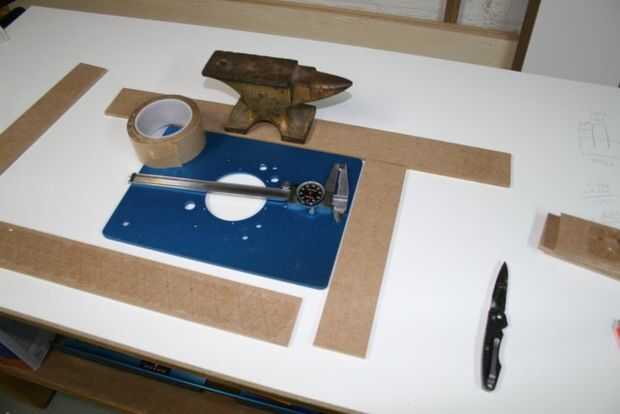

Fije la placa de inserción a la parte superior, en la posición que quieras que sea, con cinta de doble cara. Cinta recta tiras de MDF de 1/4" alrededor de la placa, separada por la distancia calculada. Pelar encima de la placa de inserción y luego la cinta abajo algunas piezas de MDF en el centro, para ayudar a proporcionar la estabilidad para el router de 1/4". La posición de estas piezas interiores no es crítica, siempre que sea suficientemente amplia que puede dirigir un área mayor que el ancho del labio que quiere acabar con la brecha entre ellos y el exterior piezas.
He añadido algunos pequeños pedazos triangulares en las esquinas, para evitar que la broca corte demasiado fuerte un radio.
