Menorah de Hanukkah de LED (4 / 6 paso)

Paso 4: montaje

Lo más importante durante el montaje es la polaridad de los LEDs. Con la mayoría de los diseños la polaridad de los LEDs sería en la misma dirección para la facilidad de diseño de PCB que medio les he volteado. Esto significa que usted debe seguir el gráfico de diseño de componentes para que el lado plano de los LEDs está orientados en la dirección adecuada.

Asamblea

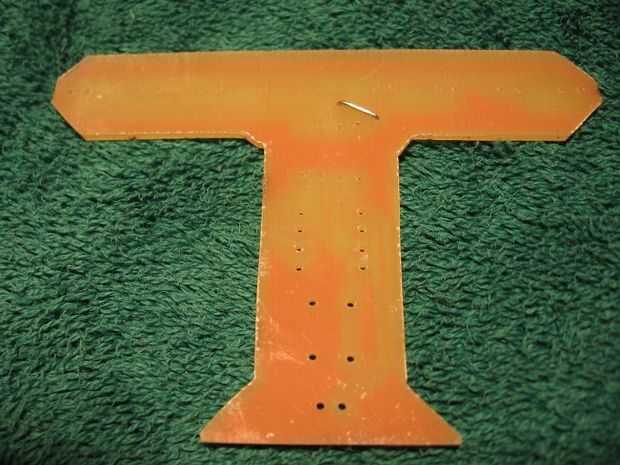

1. un puente de alambre en lugar de la soldadura. Usé el plomo recortado de una resistencia.

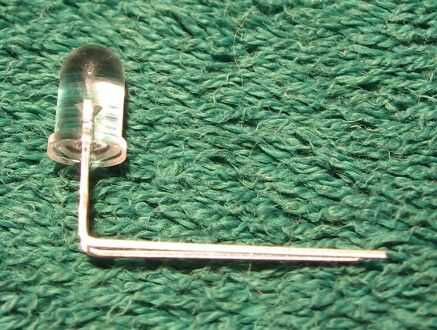

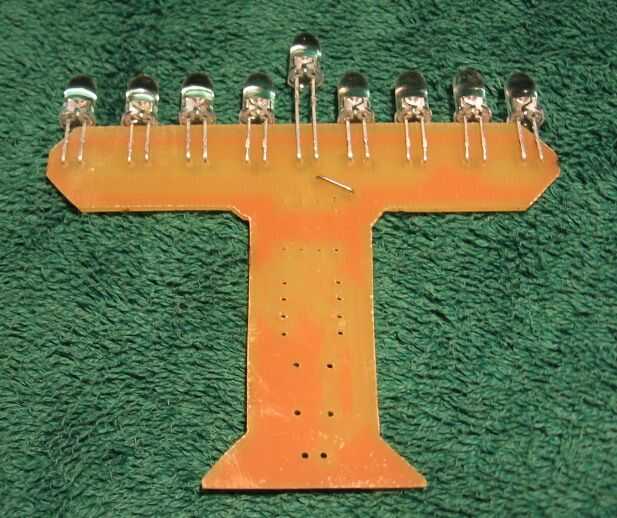

2. doble los LEDs en un ángulo de 90 grados y en lugar de la soldadura. Tenga cuidado con la polaridad. Todos los LEDs deben ser a la misma altura, excepto el LED en el centro. Esto es para la luz llamada al Shamash y debe ser más alto que el resto.

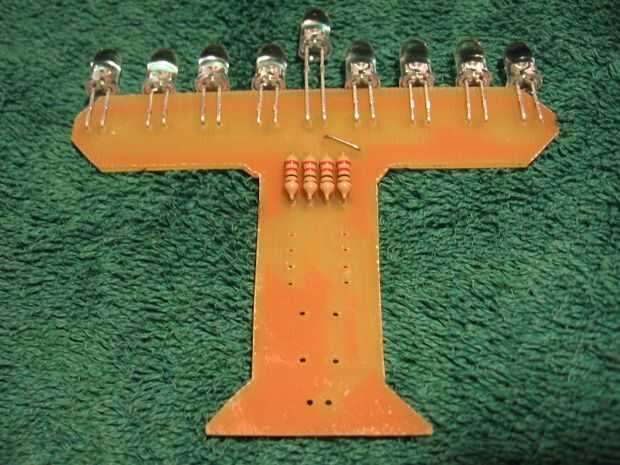

3. Suelde las 4 resistencias en su lugar.
4. soldar el pulsador momentáneo en el lugar.
5. el zócalo del IC en lugar de la soldadura. (si vas a la IC directamente a la Junta de la soldadura se debe probablemente programar primero)
6. soldar los 2 pines en su lugar. Esto se utilizará para la energía. Nota que mina la parte inferior de la Junta había soldada por lo que el poder puede ser conectado a la parte posterior. Yo también uso este esté en posición vertical la menorá.

Consejo: Un jefe del pin en la parte inferior de la Junta de la soldadura Deslice el plástico negro encima de los pernos hasta la mitad, de la soldadura de los pernos en su lugar, luego deslice el plástico hacia abajo.
