Memoria RAM DIY para tu Micro (3 / 6 paso)

Paso 3: Cableado las fichas

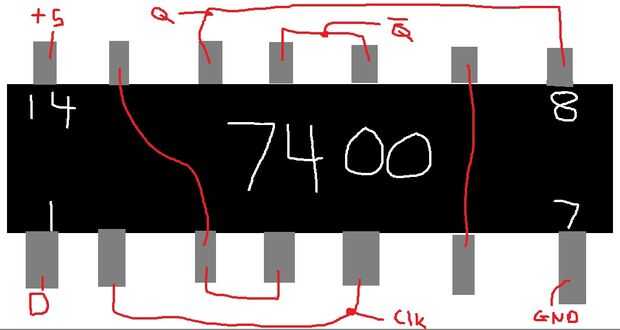

Se muestra aquí es el esquema básico para cada una de las fichas.  Lo que hace es que convierte el chip en un auto D-Latch.  ¿Recuerde que el seguro de D?  Bien destinado exactamente 4 puertas NAND latch D 1 y adivina qué, hay 4 puertas NAND en un chip!

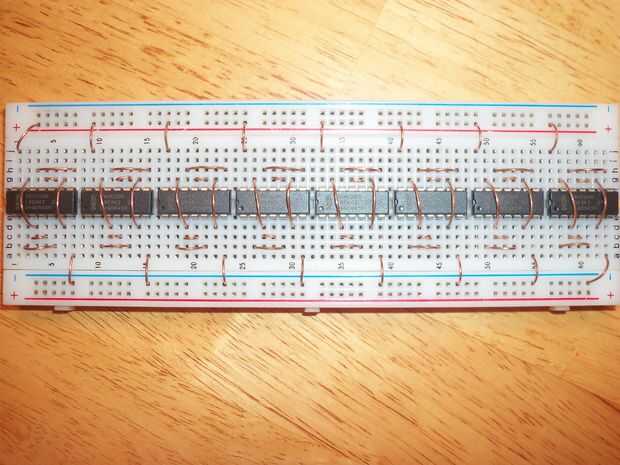

El esquema debe ser fácil de seguir.  Las líneas rojas que conectan los pines son los cables que usted necesita para poner en cada chip.  No necesita colocar cables que van hacia fuera en el D, CLK, Q y no Q.  Yo recomiendo conectar tierra y pins a los carriles de la fuente aunque.

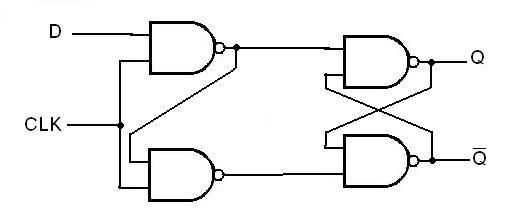

Esta configuración no funciona con la 4000 serie, debido a conflicto asignacion de terminales, pero para aquellos de ustedes que van a comentar y decir "¿puedo usar el 4011?" O inserte otra puerta del NAND 4000 serie allí.  He proporcionado el cierre D esquemático.  Puede encontrar una hoja de datos de 4011 y hágalo usted mismo.
