MeLion Growbox sistema (6 / 8 paso)

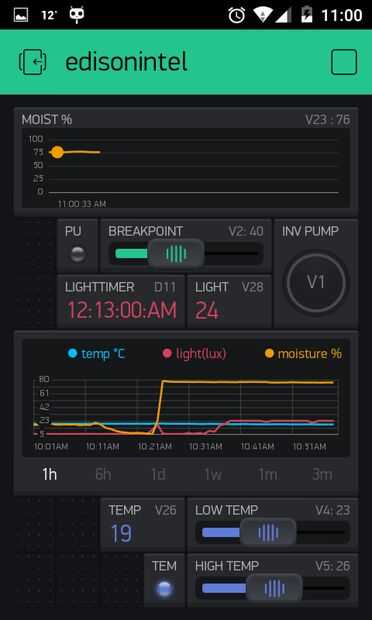

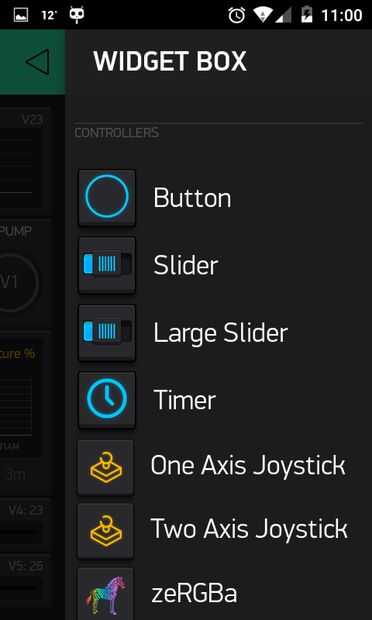

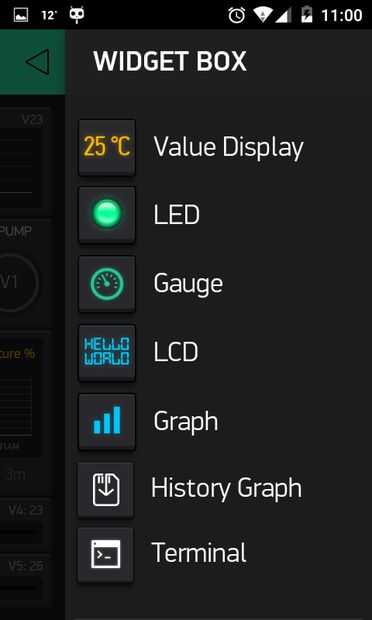

Paso 6: Explicación de uso de Blynk

Gráfico de humedad

Este gráfico muestra el valor actual de la humedad.

El valor mostrado es en porcentaje, por lo tanto su rango es de 0-100.

Virtual pin #23 se utiliza para enviar el valor de humedad del tablero a la aplicación de Blynk.

LED de la bomba

Este led se cuando se activa la bomba (el riego está en progreso).

Virtual pin #25 se utiliza para enviar señal a Blynk cuando la bomba está encendida.

Punto de desempate (por humedad)

Este widget slider se utiliza para establecer el valor de porcentaje de humedad de suelo que se utiliza para encender la bomba de riego. Cuando el valor de la humedad desciende por debajo de esta bomba de valor se enciende y se apaga cuando el valor se levanta sobre la bomba de valor.

Ya que se necesita algún tiempo para que la humedad del suelo alrededor del sensor para absorber el agua proveniente del sistema de riego, valor se realmente seguir aumentando un poco más después de la bomba es encendida, prolongando así el tiempo necesario para que el valor de humedad caiga por debajo del punto de interrupción otra vez.

Virtual pin #2 se utiliza para obtener el valor de la humedad.

Bomba de inv (inversor)

Este botón invierte el estado actual de la bomba.

Por lo tanto, si la bomba está funcionando actualmente y pulsa el botón, la bomba se detendrá.

Además, si la bomba no está funcionando actualmente y pulsas el botón, la bomba pondrá en marcha.

Esto es útil si desea apagar manualmente el riego o si desea acceder a su planta pero el riego es entrar en el camino.

Virtual pin #1 se utiliza para enviar esta señal a la Junta.

Lighttimer

Este widget temporizador se utiliza cuando las luces de la growbox son activadas y desactivado.

Esto le permite simular diferentes períodos día/noche para las plantas.

Simplemente establece el período de tiempo deseado y aplicación convierte la salida del pin digital #4 alta o baja.

Luz

Este widget de la pantalla muestra el nivel actual de luz dentro del growbox.

Virtual pin #28 se utiliza para obtener este valor.

Historia gráfica Widget

Este widget se utiliza para mostrar valores de temperatura, humedad y luz en un período de tiempo.

Tu puede cambiar el período de muestra utilizando opciones del widget.

Temp (widget de pantalla de valor)

Este widget muestra el valor actual de la temperatura en grados Celsius.

Virtual pin #26.

LED Temp

Este LED indica si la calefacción actualmente es activar o desactivar.

Virtual pin #24.

Baja temperatura y alta temperatura

Estos dos controles deslizantes se utilizan para establecer puntos de interrupción para la calefacción.

Desde calefacción que utilizo tiene menos "inercia" que el sistema de riego utilizo dos puntos de interrupción aquí.

Cuando la temperatura desciende por debajo de la calefacción de bajo punto de interrupción se activa.

Calefacción sigue funcionando hasta que se alcanza el punto de corte alto.

Aquí se utilizan clavijas virtuales #4 y #5.

Pines analógicos

A0 - conectado al sensor de humedad

A3 - conectado al sensor de temperatura analógico

Digitales pins

D2 conectado en el módulo de relé para calentador

D3 conectado en el módulo de relé para bomba de agua

D4 - conectado en el módulo de relé para tiras de LED luz
