Mejora de DMM mini (16 / 17 paso)

Paso 16: Puntos de prueba de sonda práctico

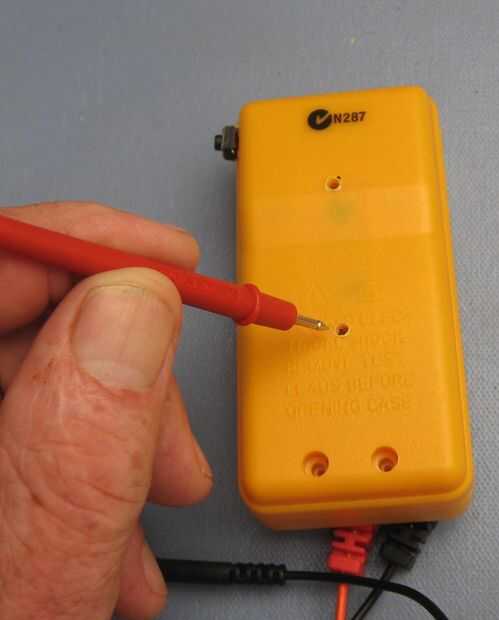

Mientras tiene a mano un taladro dos mejoras pueden hacer el medidor de usuario más amigable.   Dos pequeños agujeros en la parte posterior caja en los terminales de la batería de perforación convenientemente permite que el voltaje a ser medido sin el desmontaje de medidor. Cambiar el DMM a voltaje DC y tocar sólo la punta de prueba positiva roja a través de los agujeros para hacer contacto con todas las terminales expuestos de la batería. Adición de las tensiones se muestra (típicamente superior - 8.8V y menor + 3V) convenientemente da la tensión de alimentación A23 – aquí 8.8 + 3.0 = 11.8V.

Este conveniente pero extraña situación de tensión surge del uso probable del medidor de un Intersil ICL7106 - bajo el negro "blob".   ICL7106 basado en multímetros tienen la toma COM en 3V menor potencial que el + ve terminal de la batería interior. Esto permite voltajes negativos a medir demasiado. Consulte de conocimientos prácticos.

El tweak final implica claramente marca la flecha de ajuste más audazmente con un lápiz de alcohol base para garantizar el rango correcto de hecho ha sido seleccionado!
