Medidor en línea de Windows 10 IoT (3 / 13 paso)

Paso 3: Construir el circuito

Ahora que nuestro Pi es todo es el momento de conectar algunos cables. Otra vez esta es la lista de las piezas que necesitaremos para el circuito.

  • 2 x 1 k resistencia
  • 1 x LED rojo
  • 1 x LED verde
  • 5 x cables de salto
  • 1 x frambuesa Pi 2
  • 1 x Breadboard

Piezas opcionales:

  • Cable pin cinta 40
  • T-Zapatero para Raspberry Pi 2 (viene con cable de cinta)

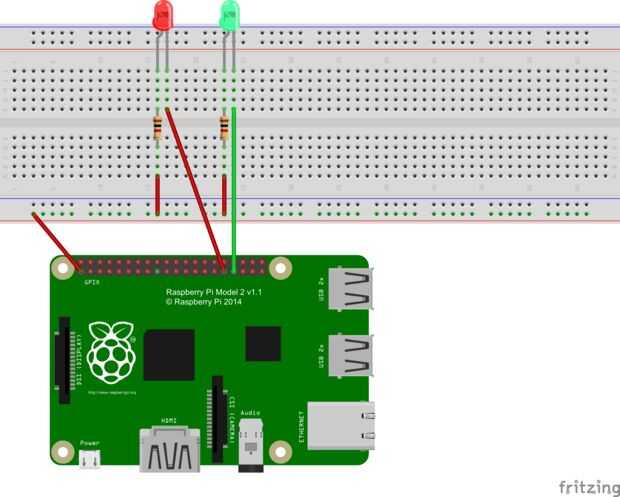

Tenemos que conectar el 1er (3.3V) perno del Raspberry Pi a la + fila de la protoboard. A continuación Conecte uno de los dos resistor con el + de la fila usando sólo un cable de salto y conectar el ánodo (la pata más larga) del rojo led con la resistencia. No importa que modo pones la resistencia en. Con el cable siguiente conectamos el cátodo (pierna más corta) con el pasador (GPIO 6) 31. Ahora hacemos lo mismo para el led verde, conseguir el poder de la + la fila, agregue la segunda resistencia y conecte al ánodo del led. Para Gpio utilizamos el 33 (GPIO 13) perno para conectar el cátodo.

Cuando se utiliza el opcional T-Zapatero no necesita contar las clavijas, están descritas en el zapatero.
